2.2 海上风电：漂浮机组、智能叶片与工程成本关

2.2 海上风电：漂浮机组、智能叶片与工程成本关

本节摘要：陆上与近海固定式风电已完成点火，倒计时牌交给了漂浮式：水深超过约六十米后，打桩基础被漂浮平台加系泊缆取代，风资源更好的远海才得以开发。本节讲清风功率的三次方定律如何主导一切决策、三种漂浮形态各自的适用场景、智能叶片靠什么给巨塔减负，并算一笔容量系数与度电成本的账。

上一节的光伏在微观处拆光谱，本节的风电在宏观处斗海洋。它承接 1.3 的能量流地图——风机站在转换段的最上游，它的出力波动就是第 5 章并网攻坚的输入条件；它自己要过的关，是工程与成本关。

一、水深决定形态：从打桩到系泊

海上风电的基础形态被水深硬性切开。水深三十米以内，单桩直接打入海床，是欧洲与近海风场的主力；三十到六十米，改用导管架或负压桶等重型固定基础，成本随水深陡增；超过六十米，固定式在经济上出局，漂浮式接棒——机组坐在半潜式平台、单柱式浮体或张力腿平台上，用系泊缆与锚固件拴在海床，像泊船一样随波微动。形态切换的经济含义巨大：全球海上风资源的八成以上位于水深超过六十米的海域，漂浮式是把这些风揽入怀中的唯一钥匙。

三种漂浮形态是三笔不同的工程账。**单柱式（Spar）**吃水深、重心低、稳性好，但需要深水码头与拖航条件；半潜式吃水浅、可在码头完成机组集成后整体拖出，对港口友好，是当前示范项目的主流；张力腿用绷紧的系泊索几乎锁定垂向运动，平台最小，但对安装精度与锚固地质要求苛刻。选择的钥匙不是「哪种先进」，而是海域的水深、波浪周期与当地港口条件。

二、风功率的三次方定律：一切账本的起点

风机的出力与风速的三次方成正比，这条定律统治着本节所有决策。叶轮扫过的面积乘以风功率密度，再乘一个不能超过贝茨极限（约百分之五十九点三）的风能利用系数，就是理论功率。

# 演算：大型海上风机的出力与容量系数
空气密度 ρ = 1.225 千克/立方米，叶轮直径 D = 220 米
扫风面积 A = 3.1416 × D² / 4 ≈ 38013 平方米
风能利用系数 Cp = 0.45（实际工程先进水平）

额定工况风速 v = 10 米/秒：
P = 0.5 × 1.225 × 38013 × 10³ × 0.45 ≈ 10.5 兆瓦

风速降到 8 米/秒（按立方律换算）：功率只剩 10.5 × (8/10)³ ≈ 5.4 兆瓦
风速升到 12 米/秒：功率本该是 10.5 × 1.728 ≈ 18.1 兆瓦——
但机组额定 16 兆瓦，超出部分被桨距控制主动丢弃（保护载荷）

# 容量系数账：同一台 16 兆瓦机组
海上高风资源区容量系数 45% → 年发电 16 × 8760 × 0.45 ≈ 63.1 吉瓦时
陆上一般风区容量系数 27% → 年发电约 37.9 吉瓦时
上网电价按 0.35 元/千瓦时计，年收入差距约 880 万元/年
——这就是为什么全行业宁可造更贵的船也要去远海
​

三次方定律还有一层工程含义：风速的小幅波动被放大成出力的大幅波动，远海阵风又是阵风叠加涌浪。机组越造越大（叶片已超过一百二十米），塔顶的每一公斤减重都能沿着传动链、塔筒、平台、系泊逐级回本。

三、智能叶片：给巨塔减负的传感器革命

大型化的敌人不是风不够，而是载荷。智能叶片是本节最有工程味的概念：叶片在挥舞方向预弯预扭（弯扭耦合），阵风袭来时叶片主动扭转变桨卸载，而不是硬扛后把载荷传给塔基；叶尾加装可活动的襟翼，像飞机襟翼一样高频微调局部升力；机舱顶的激光雷达提前数十秒测到前方风况，前馈控制让变桨系统在阵风到达之前就做好准备。三条路径殊途同归——把极限载荷削平，就能把塔筒、传动、浮体统统造轻一号。行业测算口径下，载荷降低一成约可让支撑结构减重百分之五到八，对应整机成本下降两到三个百分点；在漂浮式这种平台成本占大头的场景里，这笔账直接决定竞价名次。

一个闯关案例。背景：漂浮式风电的成本约为固定式的两倍，业内普遍认为不降到每千瓦时三角以内就无法规模复制。操作：国内首台抗台风型漂浮式机组于 2021 年在广东阳江海域并网，采用半潜式平台与三点系泊，针对南海台风做了极端载荷强化；两年后，另一座漂浮式平台在海南文昌以东约一百三十六公里、水深约一百二十米的海域并网，首次示范了深远海、离岸超百公里的运行模式，并同步试验了平台上就地制氢。结果：两台示范机组都经历了台风季考验，验证了平台运动幅度、系泊疲劳与动态缆的工程可行性；深远海项目的容量系数明显高于近岸项目，部分抵消了更高的建设成本。解读：示范项目解决的是「能不能」与「扛不扛得住」，距离「贵不贵」还有安装船队、批量化平台制造、动态缆降本三段路——这恰好是 TRL 七到八级之间最难走的区间。变式：把平台与水产养殖、海上光伏共址，用共享的系泊与输电摊薄成本，是深远海正在试验的第二条降本曲线。

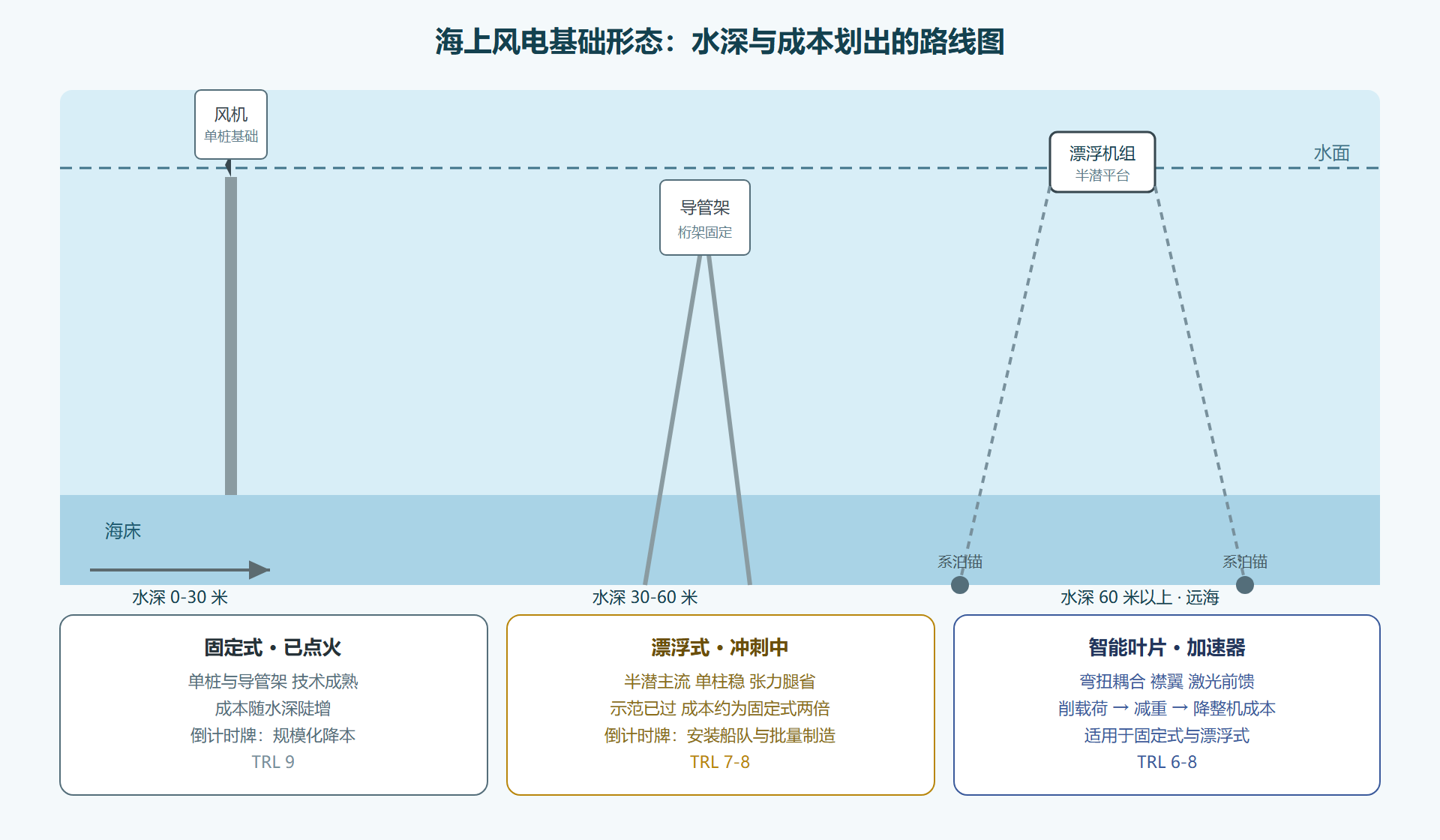

图 2-2：海上风电的基础形态谱系——水深划出的三条路线

四、动态缆：漂浮式独有的软肋

固定式风场的海缆埋在海床里安然不动，漂浮式的送电缆却要悬在水中——平台随波起伏，缆随之弯曲摆动，一挂就是二十五年，行业称之为动态缆，它是漂浮式独有的一张考卷。考点有三个：疲劳——缆内的导体与护套在千万次弯折中累积损伤，设计与型式试验都要按平台运动包络反复验证；触地点——缆与海床接触的部位受力最复杂，既要防过度弯曲，又要防在海床上磨出沟槽，工程上靠浮力件配置出一条缓弯的「懒 S」形；接头——动态缆与平台的干式接头、与海缆的湿式接头都是故障高发环节，接头可靠性往往决定整条送电链路的可用率。与动态缆并列的另一张考卷是安装船队：漂浮式把风机集成从海上搬回码头（这是它对港口友好的优点），但平台拖航、系泊安装、动态缆敷设各需要专用船舶，全球船队数量长期紧张，船机租金成了度电成本里一条独立的科目。这两件事共同解释了漂浮式进度条的真实位置：样机已经证明「站得住」，成本要等船队与产业链一起下水才能游起来。

本节要点回顾

• 水深是形态的分水岭：约六十米以下归固定式，以上归漂浮式；深远海蕴藏全球海上风资源的大头，漂浮式因此是必争之地。
• 三次方定律统治账本：出力与风速立方成正比，容量系数从三成提到四成五，年收入差距以数百万元计。
• 三种漂浮形态三笔账：单柱稳、半潜港口友好、张力腿省料难装，按海域条件选择而非按先进程度。
• 智能叶片卖的是减重：削平极限载荷，让塔筒传动浮体逐级减重，在平台成本占大头的漂浮式上杠杆最大。
• 示范与复制之间隔着船：TRL 七到八级的难关从实验室移到了安装船队与批量平台制造，成本关在此收口。

风与光都追完了太阳的直通车，下一节看慢热的三位选手：生物质、合成燃料，以及插播的海洋能与地热。
