5.1 高比例并网：稳定性攻坚战

5.1 高比例并网：稳定性攻坚战

本节摘要：电网百年设计哲学建立在「旋转的同步发电机自带惯量」之上；风光经由电力电子并网，出力既看天吃饭又不自带惯量。本节拆解频率、惯量与备用三要素的联动，画出鸭子曲线并演算晚高峰爬坡，再盘一遍稳定性工具箱——调相机、虚拟惯量、需求响应与跨区互济各管一段。

回顾电网一百多年的设计哲学，第一条写的是「发电必须逐秒跟随负荷」：全网频率五十赫兹就是平衡的仪表针，任何一侧失衡，频率立刻偏移。过去这个问题好解——火电水电的转子昼夜旋转，转子动能天然吸收扰动；如今风电光伏经逆变器并网，既不转也不存动能，仪表针的阻尼一夜之间变轻了。本节承接第 2 章与第 4 章：风光是波动的来源，储能是波动的弹药，本节讲的是两者汇合后的战场——电网怎么在风光吃下三成电量之后继续稳住五十赫兹。

一、三要素联动：频率、惯量与备用

把电网稳定性拆成三件互相咬合的事。频率是全局平衡的总表：发电多了频率上浮，缺了下沉，偏移超限就触发低频减载等保护动作，最坏情形连锁切机。惯量是缓冲垫：同步发电机的旋转质量在频率突变瞬间自动释放动能，为调度争取数秒的反应窗口；风光逆变器不提供这份动能，风光占比越高，缓冲垫越薄，扰动后的频率跌落越深越快。备用是弹药库：调度预留的可快速调用的出力（旋备、抽蓄、电池），用于覆盖预测误差与机组跳闸。三要素的病根一致——波动性电源既制造了更大的平衡缺口，又抽走了填缺口的时间。

⚠️ 常见坑：把「惯量不足」与「备用不足」混为一谈。惯量决定的是扰动后最初几秒的频率变化率，备用决定的是此后几分钟内能否拉回平衡；一台足额备用但低惯量的电网，会在事故的第一秒就跌穿频率下限。解法也因此分家：同步调相机与虚拟惯量管前几秒，储能与需求响应管后续几分钟。

二、鸭子曲线：净负荷才是调度真正面对的敌人

调度台上看的从来不是负荷曲线，而是净负荷——用电负荷减去风光出力后的剩余部分。光伏正午顶满时，净负荷被压到谷底；日落后光伏退场而生活用电登峰，净负荷陡然拉起——把一年净负荷曲线画在一起，形似一只压扁的鸭子，鸭子曲线由此得名。鸭子的危险不在弯曲本身，而在爬坡速率：传统机组从低谷爬到峰顶的时间被压缩到两三个小时，机组的爬坡能力必须成倍提升。

# 演算：晚高峰爬坡够不够快
某省夏季晚高峰场景：
  总负荷：晚 19 时峰值 8000 万千瓦
  光伏装机：5000 万千瓦，日落前后 3 小时内出力从 90% 退到 0
  风电装机：2000 万千瓦，晚高峰平均出力率 20%

午间（13 时）净负荷：
  6500 - 5000×0.90 - 2000×0.30 ≈ 760 万千瓦
晚高峰（19 时）净负荷：
  8000 - 0 - 400 ≈ 7600 万千瓦
3 小时内净负荷爬升 ≈ 6840 万千瓦
平均爬坡速率 ≈ 2280 万千瓦/小时 ≈ 每分钟 38 万千瓦

对照：该省主力火电机组爬坡速率约每分钟 1.5% 额定容量，
全部火电（约 6000 万千瓦）齐爬也只能贡献每分钟 90 万千瓦——
缺口必须由储能、需求响应与跨区支援补上。
​

一笔演算得出本节的核心结论：高比例并网的瓶颈不在装机多少，而在灵活性资源的分钟级动员能力。这也解释了为什么储能与需求响应在这个十年从配角变成必需品。

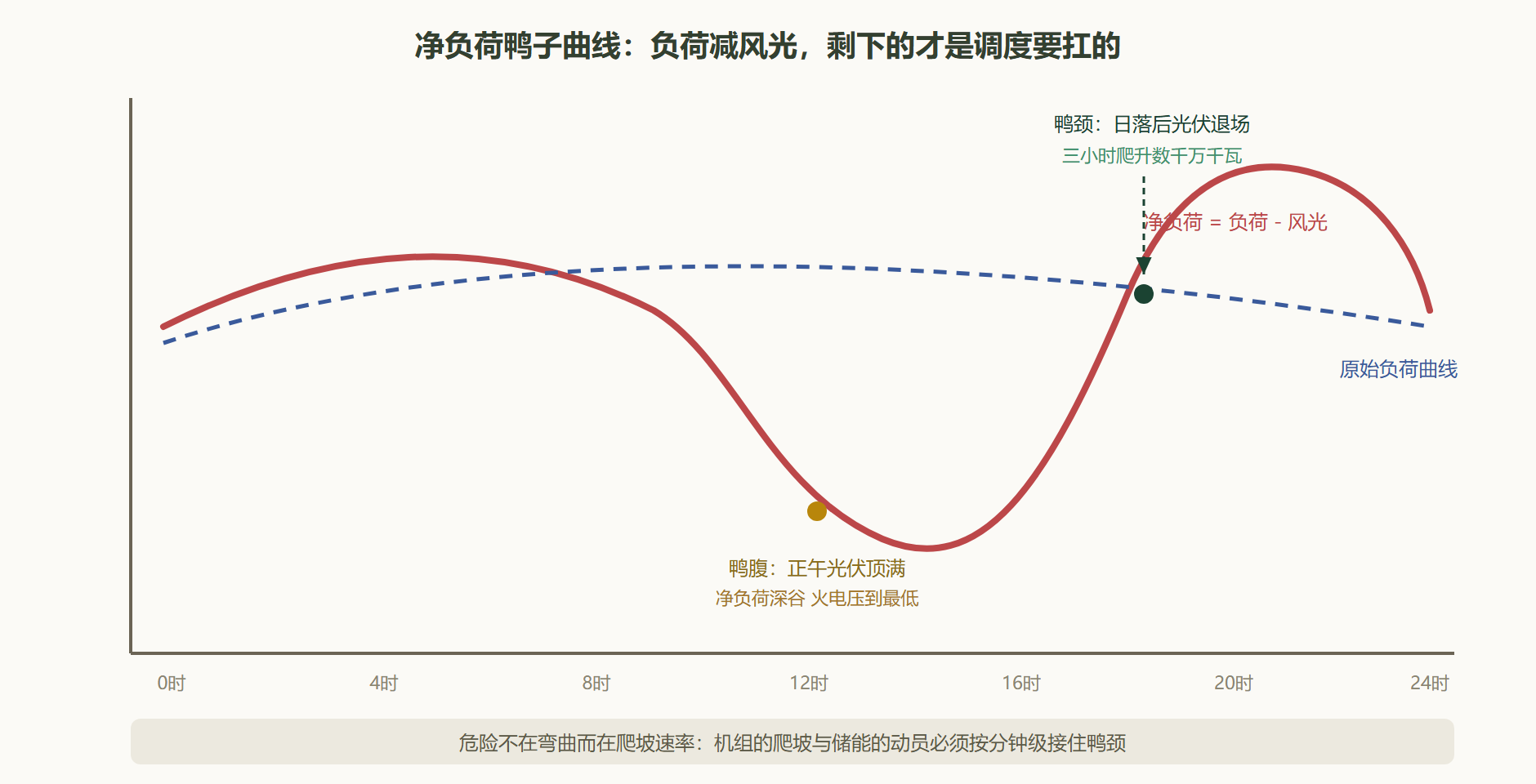

图 5-1：鸭子曲线——光伏时代调度台上的真实敌人

三、工具箱盘点：每样武器管一段

同步调相机——不发电、只旋转的同步电机，专职提供惯量与短路容量，装在风光汇集站，对付的是最初几秒的频率变化率；虚拟惯量——让逆变器模拟转子行为，用储能电池在毫秒级释放功率，代价是吃电池寿命；需求响应——给可中断负荷（工业错峰、空调群控、充电桩智能调度）发信号，用用电侧的弹性填发电侧的缺口，是成本最低的一格弹药；跨区互济——特高压与区域联网把波动在更大空间里摊平，东西部时差与风光互补性白送几个百分点的容量系数；功率预测——预测每准一个百分点，备用就省一截，它是所有工具的前提。青海的「绿电」实践把工具箱串成过完整演示：全省连续多日全清洁能源供电的记录（从绿电七日一路走到绿电三十一日），靠的正是水光互补、火电应急备用与需求响应的联合编排——示范的意义不在纪录本身，而在证明高比例清洁能源电网可以被调度有序地运行。

四、读盘：一条频率曲线的三段信息

工具箱讲完，补一个读数据的本领：事故后公布的频率曲线，本身就是电网健康度的体检报告，会看的人能从中读出三段信息。第一段看频率变化率——扰动发生后的最初一两秒，频率下跌得有多陡，直接反映惯量厚度：越陡说明缓冲垫越薄，这是判断「该不该加装调相机或收紧虚拟惯量」的依据。第二段看频率最低点——跌到多深才开始回弹，反映的是第一梯队快速备用（电池、抽蓄快速模式）的充裕度与动员速度；最低点越深，说明快速弹药缺口越大。第三段看恢复段——回到正常频带花了多久、有没有二次振荡，反映的是持续备用与一次调频的配合质量。三段分别对应惯量、快速备用、持续备用三本账，混着看就会像前文警告的那样开错药方。

把这个本领用于读新闻，就得到一份检验清单：某地大机组跳闸、频率最低跌到多少赫兹？恢复用了几分钟？有无低频减载动作？三个数字一填，该电网的惯量与备用水位就大致现形——这也顺带回答了一个初学者常见疑问：为什么调度机构对「频率合格率」的考核精确到小数点后两位，因为这个看似抽象的数字背后，是三本弹药账的综合成绩单。

本节要点回顾

• 瞬时平衡是硬约束：频率是总表，惯量是缓冲，备用是弹药；风光同时扩大缺口与削弱缓冲，矛盾因此集中爆发。
• 惯量与备用分家：调相机与虚拟惯量管最初几秒的频率变化率，储能与需求响应管后续的平衡恢复，采购清单不能互相替代。
• 净负荷是真正的敌人：鸭子曲线的危险在爬坡速率，演算显示分钟级缺口要靠灵活性资源动员补齐。
• 预测是所有工具的前提：功率预测精度每提升一个百分点，备用容量与弃电率同步改善。
• 工具箱是组合拳：青海绿电示范证明的不是某项神器，而是水光火储与需求响应的编排艺术。

电网的稳定性靠自上而下的调度硬扛，下一节换一种思路：让用户侧自己长出平衡能力——微电网与产消者的结构革命。
