5.3 数字孪生与智能调度：电网的大脑升级

5.3 数字孪生与智能调度：电网的大脑升级

本节摘要：当平衡单元从几十台机组膨胀到百万个屋顶、几千万个可调负荷，靠人工经验排发电计划的时代结束。本节拆解电网「大脑」的三层架构——功率预测、状态估计、安全约束优化，讲清数字孪生如何把整张电网搬进计算机推演，并用一道两机组经济调度题演示优化算法的底层逻辑；顺带补一课区块链在点对点交易中的真实定位。

别以为电网调度员的对手是「用电量太大」——真正的对手是不确定性：明天的风比预报偏了三米每秒、一列光伏云带提前四十分钟过境、某台机组午间临时降出力。百年电网靠惯性硬扛不确定性，高比例新能源电网必须靠模型预判它。本节是 5.1、5.2 的汇合点：物理约束不变、平衡单元爆炸之后，调度从经验艺术变成计算科学。

一、三层架构：预测、估计、优化

电网的大脑分三层，层与层之间是「预测喂给优化、估计校准现实」的关系。第一层，预测：超短期负荷与风光功率预测（十五分钟到四小时）给出不确定性的边界——现代预测用数值天气预报打底，机器学习修正，东部沿海光伏电站的短期预测精度已能稳定在九成上下。第二层，估计：量测系统每数秒扫一遍全网遥测，状态估计算法把带噪声的量测滤成一套自洽的电网潮流断面；数字孪生就是这套断面加物理模型的实时镜像——调度员在镜像上预演「如果这条线路跳闸、如果那片云过境」，预演通过的方案才允许落到真实电网，这一步在行话里叫安全校核。第三层，优化：把机组启停（机组组合）与出力分配（经济调度）写成一个带安全约束的数学规划，按预测边界滚动求解——日前排大计划，日内滚动修正，实时每五到十五分钟出一次结果。

# 演算：两机组经济调度——优化层的最小完整样例
机组甲：出力上限 400，边际成本 0.30 + 0.001×P 元/度（递增）
机组乙：出力上限 600，边际成本 0.22 + 0.002×P 元/度（递增）
负荷需求：500

经济调度的原则：按等边际成本分配（λ 准则）
  0.30 + 0.001×P甲 = 0.22 + 0.002×P乙 = λ
  P甲 + P乙 = 500

求解：由等式得 P甲 = 200×P乙 - 80 ... 逐步代入
  0.30 + 0.001×P甲 = 0.22 + 0.002×(500 - P甲)
  0.30 + 0.001×P甲 = 0.22 + 1 - 0.002×P甲
  0.003×P甲 = 0.92 → P甲 ≈ 306.7，P乙 ≈ 193.3
  系统边际电价 λ ≈ 0.61 元/度

读法：不是让便宜的机组包揽全部出力——
边际成本递增的物理事实（越往上发越贵）决定了
「全员压到同一条边际线」才是总成本最小。
真实电网的版本是把这两台机组换成上千台、
再叠加网络阻塞与备用约束，交给求解器每小时算一遍。
​

二、数字孪生：把电网搬进计算机推演

数字孪生在电网的价值不在「画得像」，而在跑得快：物理电网的一次事故没法重来，孪生体里可以重放一万次。它的三件套是实时断面（状态估计的输出）、物理模型（潮流与机电暂态方程）与推演引擎（预定义或随机生成的事故场景）。调度员值班时看的「N 减一安全校核」——任意一台设备故障后系统仍然安全——就是孪生体在背景里持续运转的输出。新能源时代它多了一项任务：把 5.1 的惯量与爬坡约束也写进模型，让推演从「线路过不过载」扩展到「频率跌不跌穿」。

人工智能在这三层各就各位。预测层的机器学习已是标配；优化层的主流仍是数学规划（因为电网要求每个解都带安全证明），强化学习的角色是加速——学出热启动点或安全边界，让求解器算得更快，而不是取代证明；执行层的瓶颈反而是数据与制度：聚合百万可调负荷需要通信协议、计量结算与市场规则的配套，这半句把话题递给了 9.3 节。

三、区块链的真实定位：交易的信任机器

前沿清单里还有一项常被误读的技术值得澄清定位。区块链在能源场景的价值是「无中心多主体的记账与结算」：在产消者互相买卖余电的社区电力市场里，它让交易双方不需要一个垄断中介也能确认成交与结算，智能合约自动执行「每度电按约定价格划转」。它的边界同样清楚：区块链解决的是信任与记账，解决不了物理输电——电流永远按基尔霍夫定律走，不会沿着合同的路径流动。因此现实中的点对点交易大多采用「物理总量对接、金融颗粒结算」的折中：区块链记的是钱与权，电网物理层仍由 5.3 的调度统一裁决。把这两层混为一谈，是能源区块链叙事里最常见的泡沫来源。

一个完整的闯关案例。背景：某西北风光大省的弃风弃光率一度高于一成，调度的旧流程依赖人工经验修计划，日内偏差全靠旋备硬扛。操作：省调上线三件套——高精度功率预测平台（数值天气加机器学习）、日内滚动安全校核（数字孪生推演）、全时段安全约束经济调度（自动化求解替代人工修单）。结果：预测精度提升与滚动优化落地后，弃电率降到百分之五以内，旋备容量需求下降约两成，等效于腾出了半台百万机组的容量空间。解读：这不是 AI 取代了调度员，而是模型接管了「可计算的部分」，人转向处理模型给不出的判断——事故处置与极端天气决策。变式：把同一套三层架构下沉到一个零碳园区，预测与优化照搬，估计层换成园区级量测，就是 5.2 节 EMS 的高配版本——电网的大脑在不同尺度上是同一套神经逻辑。

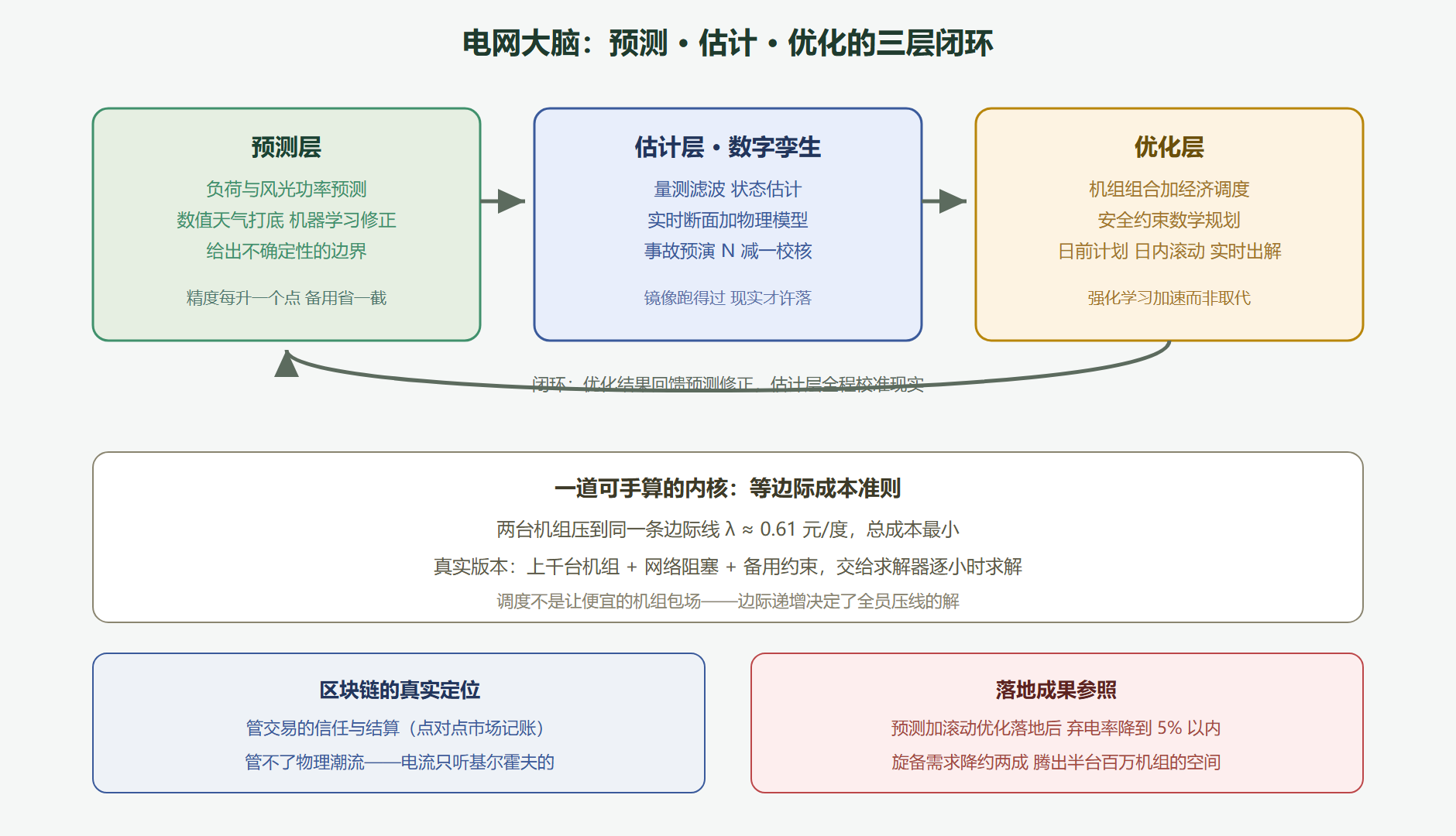

图 5-3：电网大脑的三层架构——从预测到优化到推演

四、大脑的错题本：模型什么时候失灵

大脑升级不等于永不出错，三类失灵各有对策，值得单独记页。预测失灵：数值天气预报在极端天气下系统性偏移——台风路径、寒潮强度、突发强对流，恰是电网最需要预测准的时刻；对策是不给预测留单选题，按概率预报留出多情景，让优化层对最不利情景兜底。数据失灵：量测坏数据（传感器漂移、通信丢包）会污染状态估计，让孪生体的「实时镜像」悄悄偏离现实；成熟系统的对策是坏数据辨识算法加量测冗余，并定期用人工巡检校核关键断面。模型漂移：设备参数是会老的——线路载流能力随老化下降、机组供热抽汽特性随改造改变，模型若不随台账更新，推演结论会逐步失真；对策是把模型版本管理纳入检修流程，每次设备变更同步回填参数。三类失灵的共同教训是：模型的可信度要靠运维来保鲜，调度自动化上线不是终点，而是持续校准的开始。

本节要点回顾

• 对手是不确定性：调度真正要压制的不是负荷总量，而是预测偏差与突发故障的组合。
• 三层架构各司其职：预测给边界、孪生做校核、优化出方案，闭环滚动是现代调度的标准姿势。
• 等边际成本是内核：经济调度的最优解是全员压到同一条边际线，这个手算直觉适用于任何规模。
• AI 的角色是加速而非取代：电网要的是带安全证明的解，机器学习负责找得快，数学规划负责证得对。
• 区块链只管记账不管潮流：点对点交易是金融层的点对点，物理层仍由调度统一裁决。

电网把秩序排好了，下一章换到消费端：终端赛道——把每一度电、每一缕热都用在刀刃上。
