6.1 工业余热回收：废热里的第二座矿

6.1 工业余热回收：废热里的第二座矿

本节摘要：中国工业能耗的余热资源按行业测算普遍占燃料消耗的一到三成，绝大部分白白散掉。本节按温度给余热定品级——高品位直接发电与预热、中品位产蒸汽、低品位交给热泵提温——演算一台有机朗肯循环机组的真实出力，并用一座水泥窑的余热发电工程走完完整的回收流程。

别急着把烟囱里冒出的白气一律当成浪费——那股气里有没有矿，得先看温度。余热回收的全部学问浓缩成一句话：品位匹配。温度越高的余热身价越高，可动的手法越多；温度一低，热力学就开始收费。本节承接 1.3 的效率连乘律：终端省下的能量在源头被连乘放大，而余热回收是终端节能里回报最直接的一支。

一、温度定身价：余热的品级表

把余热当矿，温度就是品位。高品位（五百摄氏度以上）：玻璃窑、水泥窑尾气、焦炉煤气——可以直接引回工艺预热原料，或驱动余热锅炉产高压蒸汽发电，回收方式接近常规电厂。中品位（二百到五百摄氏度）：多数工业炉窑烟气——产低压蒸汽、热水，供工艺或驱动吸收式制冷。低品位（二百度以下）：冷却水、冲渣水、空压机余热——量大面广但焓值可怜，直接利用没处用（没人要四十度的热水），必须靠热泵把温度抬上去，或用有机朗肯循环发一点电。行业里最常见的不当配置，是拿高品位余热去供暖、拿低品位余热硬发电——两种都是拿钞票换白纸的错配。

二、演算：一股余热到底值多少电

# 演算：有机朗肯循环（ORC）的出力与判据
某化工厂冷却循环水：流量 400 吨/小时，温度 95 摄氏度，回水 75 摄氏度

可提取热量：
  Q = 流量 × 比热 × 温降
  = 400000 千克/小时 × 4.2 千焦/(千克·开) × 20 开
  = 3.36×10⁷ 千焦/小时 ≈ 9.3 兆瓦（热）

低品位热源发电效率参考：温区九十五度下 ORC 理论卡诺效率
  = 1 - 288/(273+95) ≈ 21.7%
  实际机组按理论值的 55%-65% 计 ≈ 12%-14%

发电出力 ≈ 9.3 × 0.13 ≈ 1.2 兆瓦（电）
年运行 8000 小时 → 年发电约 960 万度
按上网电价 0.4 元/度 → 年收益约 384 万元

判据：单位千瓦投资约 1.2 至 1.5 万元时，
静态回收期约 4 至 5 年——有回收价值；
若热源温度降到七十度，效率腰斩、回收期翻倍，就要改用热泵方案。
​

⚠️ 常见坑：只算能量账、不算品位账。一度电的冷凝废热与一度电的高压蒸汽在能量表上等值，在市场上却有无人问津与抢手货之别——评价余热项目永远先问「多少度」，再问「多少温度」，最后问「隔壁有没有人要热」。

三、热泵：低品位余热的搬运工

二百度以下的世界属于热泵。它不产生热，只搬运热：消耗一份电能，把三到五份低品位热从冷处搬到热处（性能系数 COP 三到五）。工业场景的两类主流应用——水源热泵把三十到六十度的冷却水废热提到六十到九十度，供工艺预热或区域供暖；机械蒸汽再压缩（MVR）把工艺蒸发的二次蒸汽压缩提温后送回蒸发器复用，让蒸发浓缩类工序的蒸汽消耗砍掉八成以上。热泵的边界同样清楚：温差越大 COP 越低，把三十度水直接提到一百五十度蒸汽的方案，效率与造价都会很难看——工程解法是梯级串联，几台热泵分段的接力提温，与 8.2 节能源枢纽的思路一脉相承。

案例：一座水泥窑的余热发电全流程

背景：某日产五千吨熟料的水泥生产线，窑头窑尾废气温度分别约三百五十与三百二十摄氏度，直接经收尘后排空——能量与收尘都留下欠账。操作：在窑头窑尾各设一台余热锅炉（窑尾走蒸汽锅炉、窑头走热水锅炉加闪蒸），产生的低压蒸汽推动一台九兆瓦凝汽式汽轮发电机组；锅炉布置在收尘器之前，兼顾废气降温对收尘效率的改善。结果：吨熟料余热发电量达到三十至三十三度，全厂用电自给率提升三成以上，年发电约五千万度、折合年省标煤一点五万吨上下；项目投资约两年半收回。解读：这个案例示范了中品位余热的正确姿势——温度够高就发电，且发电与收尘、工艺烘干统筹布置，一份废气吃三遍。变式：把同样的思路搬到玻璃窑（更高温）可上高压参数多发两成电；搬到钢厂冲渣水（更低温）则应改配水源热泵供暖，硬上发电机组就是本节的反面教材。

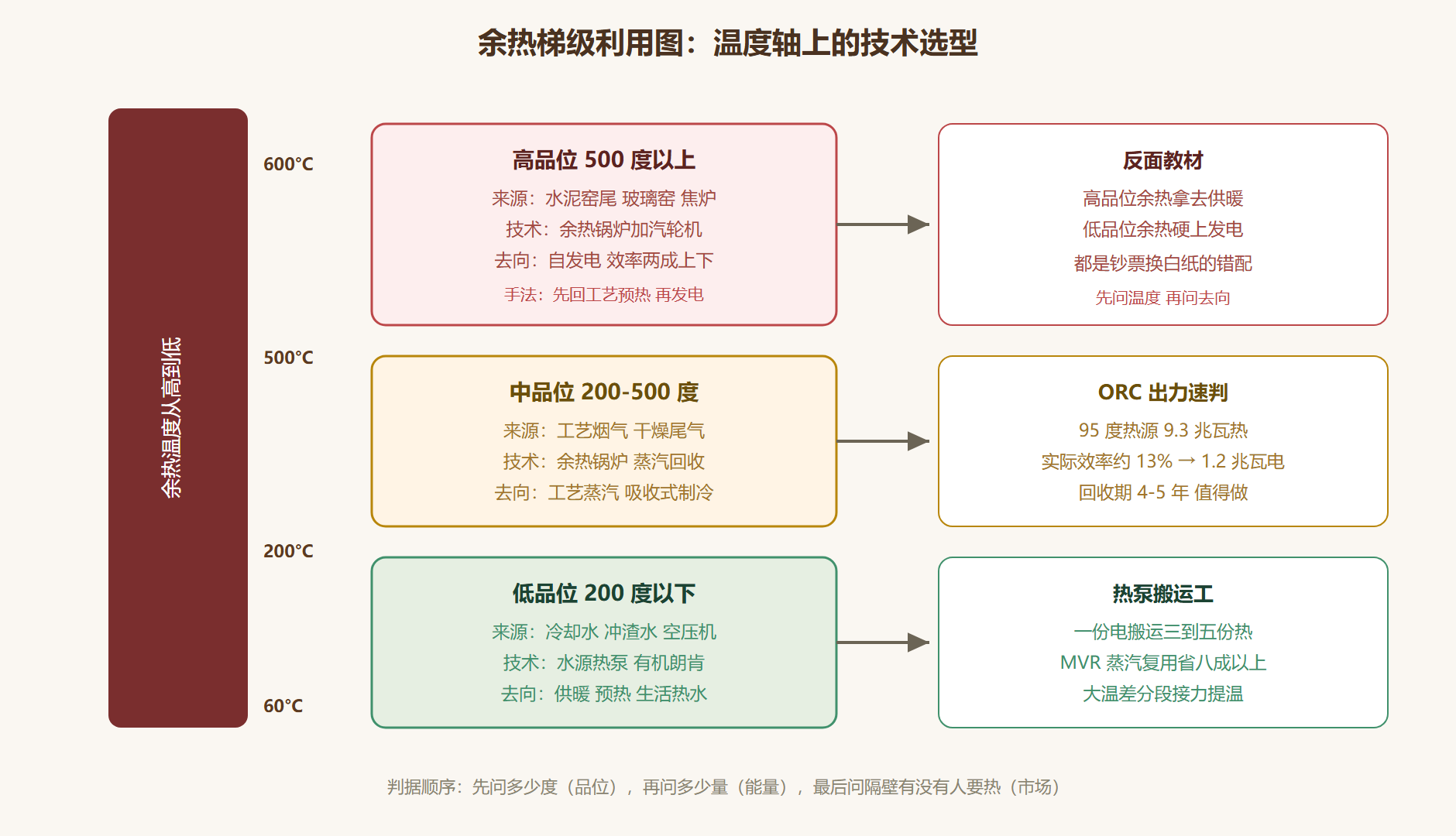

图 6-1：余热的梯级利用——温度决定技术，品位决定去向

四、账算得过，为什么还有大量余热在跑冒

技术上可行的余热项目远多于实际建成的，中间隔着三个隐形障碍。时空错位：余热产生于窑炉的连续运行，用热需求却常常在别处、在别时——钢厂的高温余热对应的工厂往往建在城郊，热负荷集中在几公里外的城区；冲渣水四季恒定，供暖需求却只在中冬。解法是把「储」与「网」拉进方案：蓄热罐削时间差，长距离输送（大温差、低损耗的换热技术）削空间差——这恰好是 8.2 节区域能源枢纽的用武之地。计量与定价：热是比电难计量的商品，热价长期按面积而非按热量结算的地区，用热方没有节约动力，供热方没有投资回报的依据；热计量的普及程度，直接决定余热供暖项目能不能签出合理合同。运行协同：余热资源的供给方（窑炉）与需求方（供暖网、下游工厂）分属不同主体，一方检修、一方用热高峰的错拍，会让设计出力常年打折——合同里必须写清保证率与违约补偿，工程才算闭环。三个障碍的共同点是无法靠单台设备解决，必须靠机制设计——这是终端赛道里少见的「技术六分、制度四分」的领域。

本节要点回顾

• 温度是余热的身价：品级表决定技术路线，高品位发电、中品位产汽、低品位交给热泵。
• ORC 有明确的盈亏线：热源温度降到七十度以下，发电效率腰斩，项目判据从「值不值得」变成「该不该改热泵」。
• 热泵搬运不生产：性能系数三到五，MVR 让蒸发工序省汽八成，大温差靠分段接力。
• 梯级利用是统筹学：水泥窑案例里一份废气吃三遍——发电、收尘改善、工艺预热。
• 错配是最大的浪费：能量账之外永远先算品位账，再找热的市场。

厂房里的余热捡完了，下一节走进建筑：一栋楼怎么从耗能大户变成产能单元。
