8.1 综合能源系统：建模、仿真与多能耦合

8.1 综合能源系统：建模、仿真与多能耦合

本节摘要：综合能源系统不是把几条管线捆在一起，而是让电、热、冷、氢在同一个枢纽里按最优路线转换。本节给出能源枢纽的三层表达（输入—转换—输出），手把手解一道两输入两输出的枢纽优化题，说明仿真如何回答「改一台设备值不值」，并深化第 1 章埋下的园区案例。

别把综合能源系统想象成多盖几条管线再装几块表——那只是管道的堆放，不是系统的集成。真正的集成发生在决策层：每一小时，电、热、冷、氢四种需求在系统里寻找最便宜、最清洁的供给路径，而路径之间可以互相转换。本节承接 1.3 的能量流全景与 5.3 的优化逻辑，把它们合并成一张多能的调度图。

一、能源枢纽：输入、转换、输出

能源枢纽是综合能源系统的数学抽象，分三层。输入层：系统从外部拿到的能量——电网购电、天然气、风光发电、市政热网。转换层：一排可调度的设备——热泵（电转热，性能系数三到五）、燃气冷热电联产机组（气转电加热，综合能效八成以上）、吸收式制冷机（热转冷）、电解槽与储罐（电转氢再转回电或热）。输出层：用户要的服务——电负荷、采暖热负荷、冷负荷、工业蒸汽。枢纽的精髓在转换层的可替代性：同一份热需求，可以由热泵供、由联产机组供、由储热罐供，优化算法每小时在几条路径里挑一条最省的。

多能互补的物理底气是时间常数错位：电的平衡以秒计，热的惯性以小时计（墙体与管网的蓄热让热网几乎不怕短时波动），氢的库存以周计。错位意味着电的波动可以被热惯性缓冲、被氢库存吸收——三种时间尺度叠在一起，波动从敌人变成了汇率。

二、演算：一道可手解的枢纽优化题

# 演算：两输入两输出的枢纽优化（小时级）
园区需求：电 10 兆瓦，热 8 兆瓦
可用输入：外购电（0.6 元/度），管道天然气（3 元/立方米，
          热值 10 度电当量/立方米）
可选设备：
  热泵 COP = 4（1 份电出 4 份热）
  联产机组：1 立方米气 = 4 度电 + 4.5 度热（综合能效 85%）
  纯燃气锅炉：1 立方米气 = 9 度热当量（效率 90%）

方案一：热全部由热泵供
  热泵耗电 = 8/4 = 2 兆瓦 → 外购电 = 12 兆瓦
  成本 = 12 × 10000 × 0.6 = 72000 元/小时

方案二：热全部由锅炉供
  外购电 = 10 兆瓦；锅炉气量 = 8/9 ≈ 0.89 兆瓦当量 × ...
  （换算）锅炉耗气 = 8 兆瓦 ÷ 9 兆瓦/万立方米 —— 简化为价格口径：
  锅炉供热成本 ≈ 8 × 10000 × (3/10) ÷ 0.9 ≈ 26667 元/小时
  电成本 = 10 × 10000 × 0.6 = 60000 元/小时
  合计 ≈ 86667 元/小时

方案三：联产机组供 8 兆瓦热，捎带发电抵扣外购电
  联产气量：产热 8 兆瓦需气 = 8/4.5 ≈ 1.78 兆瓦当量
  同时发电 = 1.78 × 4 = 7.1 兆瓦
  外购电净额 = 10 - 7.1 = 2.9 兆瓦
  气成本 = 1.78 万立方米 × 3 = 53340 元（口径对齐后）
  电成本 = 2.9 × 10000 × 0.6 = 17400 元
  合计 ≈ 70740 元/小时 —— 最低

读法：最优解随电价气价比翻转——
电价涨到 0.8 元时方案二反超，
这就是枢纽优化的日常：每小时重解一遍。
​

⚠️ 常见坑：把枢纽优化当一次性设计。设备组合的最优解随电价、气价、气温、碳价逐时移动，投产那天算出的「最优配置」三年后可能次优——枢纽模型要作为运行工具持续在线，而不是设计院的交图纸。

三、仿真：改一台设备值不值

仿真回答的是设计问题：在既有枢纽里加一台储热罐、把锅炉换成电热泵、给屋顶加两兆瓦光伏，全年的运行费与碳排变多少？工程做法是典型日法——从全年八千七百六十个小时里挑出十来个典型日（夏日高峰、冬日寒潮、春秋平衡、风光大发、风光枯竭），每个典型日做二十四小时的逐时仿真，加权还原全年。改一台设备的判断标准因此从「感觉」变成「数字」：某园区仿真显示加装十兆瓦时储热罐后，联产机组可以彻底摆脱热电联动的约束满效运行，全年燃气费降百分之六、联产小时数多四成——这类结论就是枢纽仿真的日常产出。

一个完整的案例闭环。背景：1.3 节那个沿海工业园区，一期改造完成后仍留下两个痛点——晚高峰外购电依然尖、冬季蒸汽成本随气价波动。操作：二期把枢纽模型搬上调度台：日前按气象与生产计划滚动优化八小时，电热氢三张网的数据分钟级汇入；把园区液流电池、热泵、联产、余热锅炉统一编进一张设备表，由算法而不是值班长决定每小时谁开机。结果：外购电峰段功率再降两成，全年能源综合成本较一期再降约一成，气价暴涨的月份因联产与热泵自动切换几乎没有感知。解读：一期是「换了设备」，二期才是「换了决策方式」——综合能源的价值一半在设备、一半在模型，这正是 5.3 节「大脑升级」在多能尺度的重演。变式：把目标函数从成本换成碳排放，同一套模型输出「最绿」而不是「最省」的调度方案，为碳约束收紧的那一天备好预案。

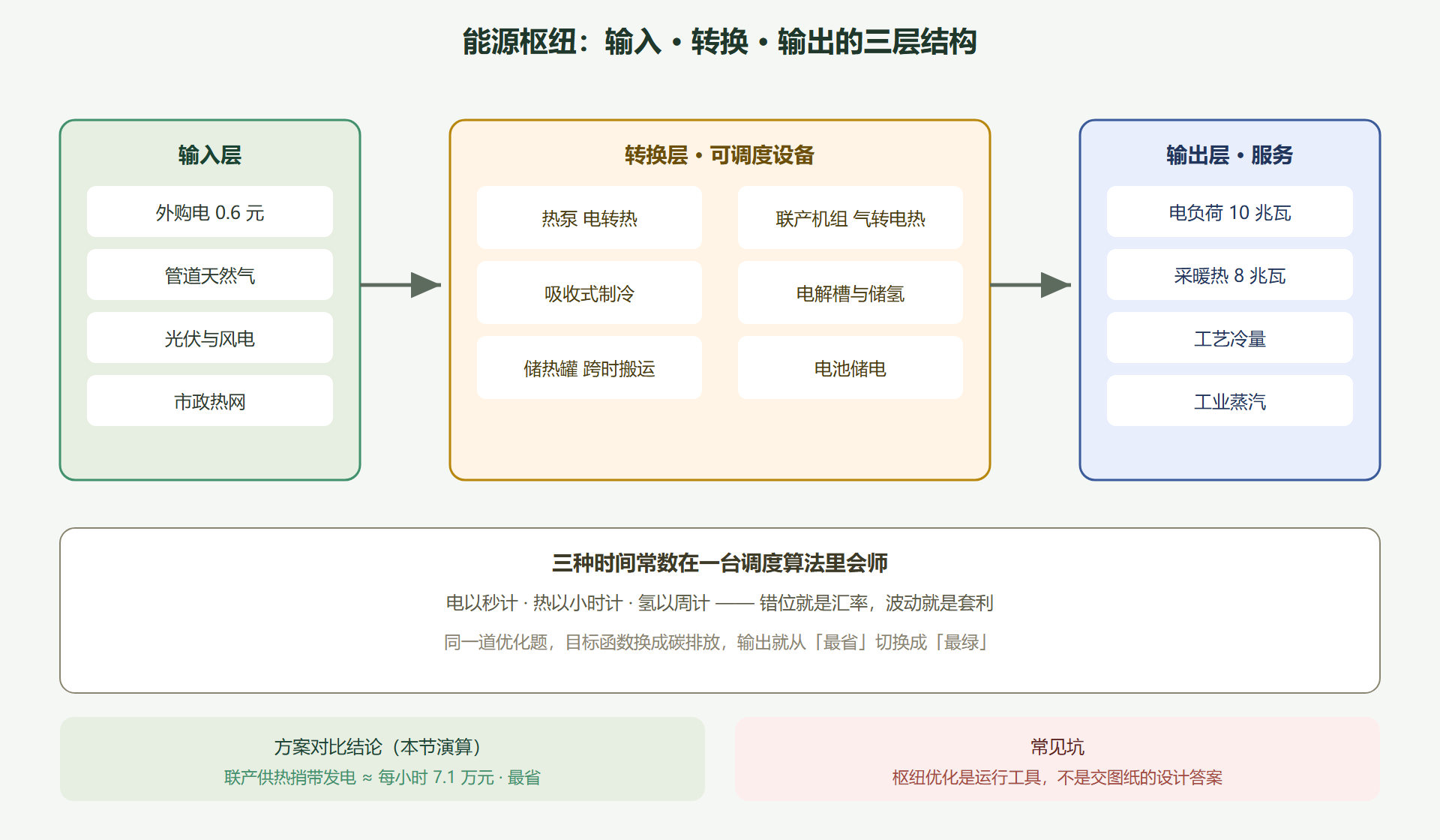

图 8-1：能源枢纽全景——三种时间尺度在一层转换设备上会师

四、枢纽模型的四条诫命

枢纽优化翻车的原因高度重复，业内把它们总结成几条诫命。数据先行：模型的上限是数据的下限——设备效率曲线拿铭牌值还是实测值，最优解可以差出两位数百分比；上线前先补测点、校表计，让每台设备的历史运行数据说话。约束写全：新手模型只写能量平衡，老手模型还要写设备的启停最小时长、爬坡速率、最小负荷率、热网的输送延迟——约束漏一条，优化解就可能在现实中根本执行不了，调度员只能弃用模型，系统退化回人工经验。留不确定性余量：日前预测必有误差，求解时对负荷与风光留安全裕量或直接采用鲁棒与随机优化，否则最优解往往就是脆弱解。闭环验证：模型建议先影子运行（只出方案不执行）对照人工调度跑上一季度，误差收敛后才交权——园区二期案例里模型之所以能接管决策，靠的正是这段影子期的信任积累。四条诫命合起来是一句话：枢纽模型的难点从来不在求解算法，而在让模型配得上现实。

本节要点回顾

• 枢纽是数学抽象不是管道集合：输入、转换、输出三层，核心资产是转换层的可替代性。
• 时间常数错位是互补的物理底气：电秒、热时、氢周，三种尺度互为缓冲，波动变成汇率。
• 最优解逐时移动：电价气价比每变一次，最优设备组合就换一次，模型必须在线运行。
• 典型日法回答设计题：十来个典型日加权还原全年，加装设备的值不值由数字裁决。
• 一期换设备、二期换决策：综合能源的价值一半在设备、一半在把决策权交给模型。

常态的最优解找到了，下一节处理最不想发生的事：极端天气来袭时，枢纽如何保住不该断的那部分负荷。
