4.4 生物反应器：动态培养车间

4.4 生物反应器：动态培养车间

打好的支架、养好的类器官，最终都要进同一间「热处理车间」——生物反应器。静态培养皿是「一汪死水」：营养靠扩散、废物靠堆积、应力全没有；反应器则给组织配上灌流、搅拌、传感与控制，把 3.4 的参数窗变成全天候的自动化现场。本节承接前三节的成形工段，是「从做得出到长得熟」的放大环节。读完你应当能读懂一张反应器参数单，用氧传质演算核对灌流需求，并理解放大为什么是组织工程产业化的咽喉。

从静水到活水：反应器补的三块短板

静态培养的天花板有三条。其一营养梯度：超过氧扩散极限的深度，中心区必然缺氧坏死——反应器用灌流把营养「送货上门」。其二力学缺席：没有剪切与应力，内皮不成腔、心肌不成熟、软骨偏软——反应器内置泵与作动器按节拍加载。其三盲箱管理：pH、溶氧、葡萄糖全靠定期取样，反应器的在线传感让工况变成实时曲线与闭环控制。三块短板补齐后，同一个零件在反应器里与在培养皿里会长大成两种货色——第五章你会反复看到「动态培养组全面优于静态组」的对比数据。

选型口诀：**扩增看搅拌与摇摆，熟化看灌流与牵张。**一笔订单常常两段走：先在搅拌罐里把细胞滚到量，再进灌流舱让构件成熟。

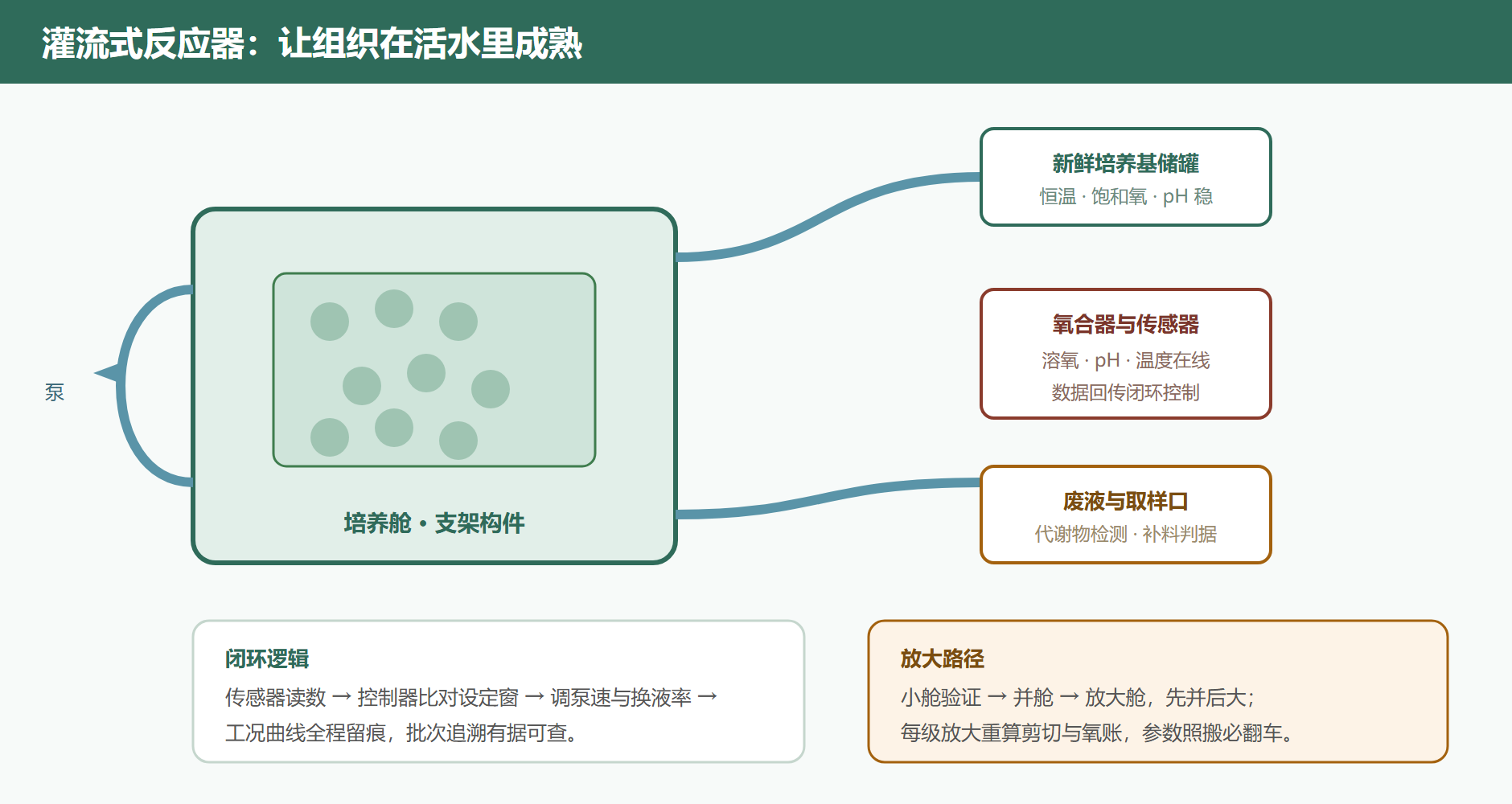

图 4-4 灌流式反应器回路与在线传感

动手算一笔：氧账决定舱型

一块软骨构件尺寸五厘米见方、厚五毫米，静态培养下中心区必然低氧。问灌流要给到什么强度才救得回来。做个分层演算，先算扩散能保多深，再算灌流要把多少新鲜液送进构件内部：

# 氧账演算：灌流强度的设计依据
构件厚度     d = 5 mm
氧扩散极限经验值 δ ≈ 0.2 mm（此深度内静态扩散勉强够用）
软骨细胞耗氧率 O ≈ 1e-17 mol/(cell·s) 量级

静态部分：只有表层约 0.2 mm 靠得住，
  5 mm 构件的「缺氧死区」比例 ≈ (5 - 0.4)/5 = 92%
  → 静态培养等于养一层壳，这就是第七章 7.2 厚度红线的来历。

灌流方案：要求把新鲜液送到构件内部，常用三招：
  1. 打通孔道：构件内预埋灌流通道，通道间距按 2δ 保险取 0.3 mm 级
     → 5 mm 厚需要约 16 层通道网（4.1 的牺牲墨水在这里兑现价值）
  2. 循环流量：设舱内培养基 200 mL，构件总细胞量 2e8 个
     总耗氧 = 2e8 × 1e-17 = 2e-9 mol/s
     培养基饱和溶氧 ≈ 0.2 mol/m^3（37 摄氏度近似）
     允许耗尽一半溶氧 → 单程可用氧 ≈ 200e-6 m^3 × 0.1 mol/m^3 = 2e-5 mol
     最长单程时间 = 2e-5 / 2e-9 = 1e4 s ≈ 2.8 h
     → 循环流量下限 ≈ 200 mL / 2.8 h ≈ 72 mL/h，工程上取 100 mL/h 留裕度
  3. 氧合器再饱和：循环回来的低氧液过膜式氧合器补回饱和氧

# 判读：
#   流量再往上加倍，剪切也跟着涨，软骨怕高剪切——
#   所以正确解不是猛灌，而是「通道网 + 适度灌流 + 氧合器」三件套。
#   这也解释了为什么构件设计必须与反应器设计同步，不能各画各的图。
​

易错点与自查

第一个坑是参数照搬：换舱型、换尺度后剪切与氧账全变，参数单要按本节公式重算。第二个坑是只监控不管控：传感器装了、数据存了，却没人设联动的换液阈值，反应器退化成昂贵的录像机。第三个坑是无菌纪律松懈：灌流管路每一处接头都是污染入口，取样口的操作规范比培养箱门禁更重要——第六章 GMP 会把这些纪律升级成法规要求。自查三问：本舱的剪切和氧账算过吗？换液率是闭环控制还是手动的？管路接头今天查过吗？

要点拾遗：反应器补齐静态培养的营养梯度、力学缺席、盲箱管理三块短板；选型口诀「扩增看搅拌与摇摆，熟化看灌流与牵张」；氧账决定通道网密度与循环流量下限，猛灌不如三件套；放大要「先并后大」逐级重算参数，照搬必翻车。

反应器放大的一次失败复盘

一次值得抄进培训教材的放大失败。项目背景：小舱（五十毫升）里心脏补片成熟度全达标，直接放大到五百毫升单舱。结果：补片外圈成熟度尚可、中心区电传导停滞，整批判定不通过。复盘三个发现：剪切账重算漏项——放大后管路加长，沿程阻力推高泵压，舱内实际流量比设定值低了约三成；氧账没有重算——按小舱口径设的循环频率，在新舱的体积表面积比下氧补充速率不足；流场盲区——舱型从柱状改成了方形以便摆片，直角区形成滞流死区，恰好压着补片中心。整改方案对应三条：泵速与管径按新管路重算、氧合器换大一档、舱型回归柱状加导流板。第二轮放大采用「三舱并跑」过渡——先验证并舱一致性，再上大舱，一次通过。

复盘的结论只有一句：**放大不是尺寸乘十，是三本账（剪切、氧、流场）各重算一遍。**任何跳过重算的放大，本质上是在用整批判次给侥幸心理交学费。

日常点检的五分钟清单

反应器跑起来之后，操作员每天开机与巡检各要五分钟。开机五查：管路接头湿润无气泡、传感器读数在标定窗、泵管无疲劳压痕、液位与流量计对得上、报警阈值与设定单一致。巡检五看：流量曲线漂没漂、溶氧走势稳不稳、温度记录有没有锯齿、取样口无菌帽状态、废液颜色与预期一致。五查五看各配一栏签字——这套清单本身不值钱，值钱的是「每天真的照着走」：反应器事故的根因回溯里，十次有八次能追到某天跳过的巡检项。

一页反应器参数单样例

给一页可直接套用的软骨熟化参数单样例：培养舱位号与装载清单（构件数、总细胞量）；循环流量与目标剪切（含计算依据引用）；换液率与触发条件（葡萄糖下限或乳酸上限，取先到者）；溶氧设定与氧合器档位；加载计划（若含力学：频率、幅度、时段）；取样日历（每第三天取样测代谢三件套）；报警线（流量跌两成、溶氧跌破下限、pH 越窗）。参数单的每个数字都要求标注出处——演算编号或历史批次号，没有出处的数字在验证时不予采信。这张单子还有个隐藏功能：它是放大批次的「基准语言」，跨班组、跨场地复制产线时，参数单加交接单就是全部接口——接口越标准，放大越不靠玄学。
