通勤章节结束时，电波还只是被管道约束的场型；本节要回答发车前最根本的问题：辐射这个动作到底是怎么发生的。答案藏在"滞后位"里——空间任意一点的场由电流的历史状态决定，而这份"滞后"正是波动性的总开关：只有随时间变化的电流（加速的电荷）才能把场线甩出去变成波。赫兹偶极子是最小的电流元，却是所有天线的公理系统：任何复杂天线的辐射场都能由它叠加而成。学完本节，你将能解释近场与远场的分界、辐射电阻的来历，以及为什么"天线方向图"必然存在。下一节我们给发车平台建立完整的度量衡。

一、辐射的根源：加速度甩出场线

静止电荷周围是纯库仑场，匀速运动的电荷多一层磁场，两者都"长"在电荷身上、随电荷移动——这些场不会脱离电荷独立存在。只有当电荷被加速时，场线发生扭曲，扭曲部分的场不再能瞬时归位，于是以光速向外脱缰而去：这就是电磁辐射。用麦克斯韦方程组的语言说：变化的电场旋出磁场、变化的磁场又旋出电场（位移电流条款），这对共生关系一旦启动，便自我维持、独立远行——1.1 节埋下的伏笔在此兑现。

求解辐射问题的严格工具是滞后位：给定电流分布 J(r′, t)，空间 r 处的矢量位由该分布在更早时刻（延迟 r/c）的状态积分而来。时间上的滞后与空间上的有限传播速度是同一件事。对谐变电流，滞后表现为相位因子 exp(−jkr)——天线上每一段电流元的贡献到达远区时携带各自的路程相位，第3.3节的阵列干涉、第5章的散射叠加，全部建立在这个相位簿记上。

二、偶极子远区场：1/r 的几何宿命

赫兹偶极子是一段长度远小于波长的电流元 Idl。把它放在原点、沿 z 轴，滞后位积分变得可解析，解出的场分三个区域：近区（r 远小于 λ）场以 1/r³ 与 1/r² 项为主，本质是准静态储能场，能量在场与源之间来回吐纳而不净输出；远区（r 远大于 λ）只剩 1/r 项，电场与磁场同相、正交、比值恰为波阻抗 η₀——真正的行波，坡印廷矢量恒指外。

Eθ = j·η₀·k·Idl·sinθ/(4πr)·exp(−jkr)

1/r 的振幅衰减不是损耗而是几何宿命：功率通量按 1/r² 稀释（球面积 4πr² 涨得比能量跑得快），积分任意球面得到的总辐射功率却与 r 无关——能量守恒在场方程里的表现。方向因子 sinθ 说明偶极子在自身轴向不辐射、垂直轴向辐射最强：最简单的辐射源已经自带方向图，"全向天线"从来只在水平面内全向。

# 偶极子辐射电阻、总辐射功率与远场判据
import numpy as np

f = 300e6
lam = 3e8/f
k = 2*np.pi/lam
eta0 = 376.730313668
dl = 0.01                       # 一厘米电流元
I = 1.0                         # 一安培电流幅值

Rrad = 80*np.pi**2 * (dl/lam)**2     # 赫兹偶极子辐射电阻公式
Prad = 0.5 * I**2 * Rrad
print(f"频率 {f/1e6:.0f} MHz，波长 {lam:.2f} m，偶极子长度 {dl*100:.0f} cm")
print(f"辐射电阻 {Rrad:.4f} 欧，辐射功率 {Prad*1e3:.2f} 毫瓦")

r_ff = 2*dl**2/lam                  # 远场判据远小于常见距离
print(f"远场判据 2D平方比λ = {r_ff*1e3:.3f} mm（实际还需远大于波长）")

theta = np.linspace(0, np.pi, 9)
pattern = np.sin(theta)             # 方向因子
print("方向因子采样：", np.round(pattern, 2))
​

辐射电阻 0.008 欧的量级说明短电偶极子是极"懒"的辐射者：与 50 欧系统对接时绝大部分功率耗在损耗电阻上，效率惨淡——这解释了为什么实际天线总要把电尺寸做到波长的可观比例。把 dl 改成半个波长重算量级，效率立刻判若两人。

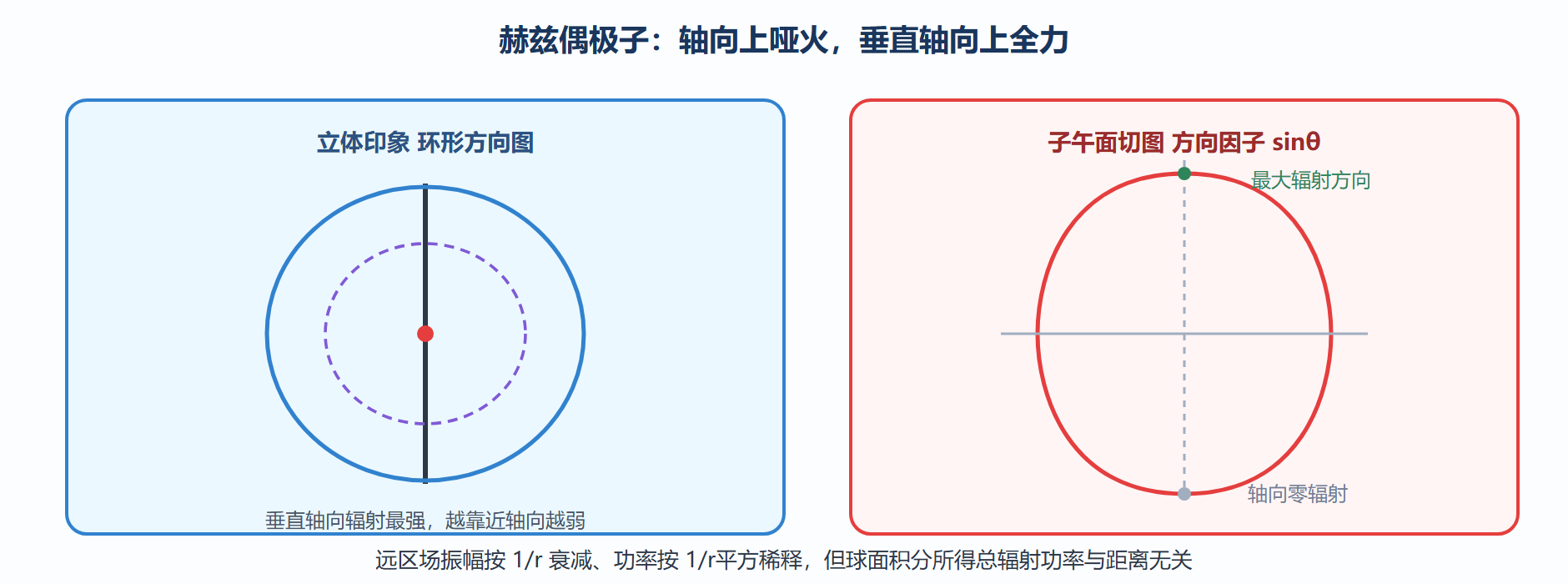

偶极子的环形辐射与方向因子

三、近场远场之界与功率出账

工程上关心"多远才算远区"。对电小天线常用判据 r 远大于 λ；对大口径天线取三者最大：2D²/λ（D 为最大尺寸）、2λ、远大于 λ。近场不是"还没成形的波"那么简单：近区里储能场占主导，物体闯入近场会反作用于源（改变阻抗、拖曳频率），RFID 与近场通信正是利用磁性近场做短距耦合；而远场测试必须在远场判据之外进行，否则方向图会被源的近场结构污染。

偶极子的功率出账由辐射电阻结算：P = ½I²·Rrad。它把"辐射"这件事翻译成电路语言——天线对馈线而言就是一个电阻（加上储能的电抗），辐射功率的账全部记在 Rrad 名下。半波长偶极子的辐射电阻约 73 欧，天然贴近 50 欧系统，这正是它成为历史最畅销天线结构的原因之一。发车平台的"油耗"从此有了记账科目。

四、高频问答

天线增益是"放大"了信号吗

没有，能量守恒从不给天线放行特权。增益的全部来源是把全向的能量挤到某些方向：某个方向多出来的分贝，是别的方向"欠的债"。理解这一点，方向图就不再是一张装饰图，而是一张能量再分配的决算表——旁瓣、尾瓣都是账目的去向。

半波偶极子为什么比赫兹偶极子流行得多

效率与阻抗双赢。半波偶极子的辐射电阻约 73 欧，与 50 欧馈线匹配容易；电长度接近谐振，输入电抗小；方向图半功率宽度约 78 度，方向性 2.15 dBi 刚好够用。赫兹偶极子则是分析工具——它短到电流均匀，数学上干净，但作为实物天线效率惨淡。教科书与工程产品各取所需。

近场里"危险"吗，贴着天线会怎样

近场是储能场，贴得过近的人体与物体会成为场的边界条件的一部分：阻抗被拖偏、频率被拉跑、吸收显著增强。大功率天线的近场区是明确的管控区域，职业暴露限值按场强与功率密度划线；调试天线功率务必降额，近场探头代替手写笔记。

电小天线的效率账为什么这么难看

把数字摆出来就明白了。赫兹偶极子的辐射电阻约 80π²(dl/λ)²，天线长度每缩一截，这笔电阻按长度比的平方塌缩：dl 取十分之一波长时约七点九欧，缩到二十分之一波长只剩约二欧，缩到五十分之一波长不足零点三欧。而导线自身的损耗电阻与匹配网络的欧姆损耗是刚性的，不随天线缩水而打折——效率 η = Rrad/(Rrad+Rloss)，辐射电阻被损耗吃掉，效率就崩了。零点三欧辐射电阻配一欧损耗，四分之三的馈电功率直接变成热，这才是"手机天线看着小却不好做"的物理内幕：不是画不下，是电尺寸的账本不允许再小。发车平台的班次密度，最终由波长定编。

本节要点回顾

• 辐射根源：加速电荷甩出扭曲场线，位移电流与感应磁场互相供养，形成自持远行的电磁波。
• 滞后位：场由电流的历史状态决定，相位因子 exp(−jkr) 是天线与散射理论的公共簿记基础。
• 偶极子远区场：1/r 振幅衰减源于几何扩散而非损耗，方向因子 sinθ 让最简单的源也有方向图。
• 辐射电阻：辐射功率按 P = ½I²Rrad 记账，电小天线辐射电阻极小、效率低下，天线尺寸要向波长靠拢。
• 远场判据：2D²/λ 起步，近场储能场与远场行波的行为截然不同，测试与耦合设计都必须各归其位。

下一节把方向图、增益、有效口径、阻抗这些度量衡一次配齐——给每一副天线发放可比对的"体检报告"。
