3.2 天线参数与辐射场特征

知道了辐射从哪来（3.1），本节解决"怎么衡量发车平台的好坏"。方向图、方向性系数、增益、效率、有效口径、波束宽度、旁瓣电平、前后比、阻抗带宽——这些参数构成天线的度量衡体系，也是链路预算表里的常驻科目。本节的重点不是罗列定义，而是打通参数之间的换算关系：增益与口径可以互算、方向性与波束立体角互为倒数、效率把增益与方向性连成一环。学完本节，拿到任何一副天线的指标表，你都能核对出它的自洽性——参数之间对不上账的天线，一定有一项在撒谎。下一节进入阵列：把度量衡换成干涉的语言。

一、方向图：能量发车的时间表

方向图描述辐射强度随方向的分布，通常以最大值归一化的分贝曲线呈现。读图先抓四个量：主瓣宽度（半功率点之间的夹角，决定覆盖范围）、旁瓣电平（最大旁瓣低于主瓣的分贝数，决定对邻区的干扰与被截获概率）、前后比（正向与反向辐射之比，决定对背向干扰的免疫）、零陷（有意压低的方向，抗干扰布防点）。这些不是学术装饰：蜂窝网络靠旁瓣控制压邻区干扰，卫星地面站靠前后比躲开背后城市反射，雷达靠低旁瓣反侦察——方向图就是能量发车的时间表，表上每个数字都是系统级承诺。

方向性与波束立体角存在一对漂亮的倒数关系：D = 4π/ΩA。辐射越集中，立体角越小，方向性越高。对针状波束还有近似 D ≈ 4π/(θ1·θ2)（弧度制），凭两个主瓣宽度就能心算方向性——链路评审时这个估算十秒内见分晓。

二、增益、效率与有效口径：三个互锁的账本

方向性 D 只管"画得集中"，增益 G 还要过效率这关：G = η·D，η 是辐射效率（辐射功率与输入功率之比）。3.1 节的辐射电阻在此入账：损耗电阻与辐射电阻之比决定 η，电小天线的低效正源于此。增益的分贝值 dBi 以理想点源为基准（dBi 中 i 即 isotropic）；以半波偶极子为基准则记 dBd，两者相差约 2.15 dB——采购文档里单位混用是常见陷阱。

有效口径 Ae 是接收视角的"吸波面积"：Ae = λ²G/4π。这条公式把发射侧的增益与接收侧的口径锁在一起，与具体天线结构无关——不管天线长什么样，每分贝增益都等价于一块按波长平方计价的收能面积。它与弗里斯传输公式 Pr = Pt·Gt·Gr·(λ/4πd)² 联手，构成全册最重要的链路账本，第4章开篇就要正式使用。

# 天线参数互算：方向性、增益、有效口径与波束宽度
import numpy as np

lam = 0.06                       # 5 GHz 波长六厘米
theta1, theta2 = np.radians(10), np.radians(14)   # 两个主面波束宽度
D_est = 4*np.pi/(theta1*theta2)
print(f"针状波束近似方向性约 {10*np.log10(D_est):.1f} dB")

eta = 0.55                       # 含馈电与导体介质损耗的总效率
G = eta * D_est
Ae = lam**2 * G/(4*np.pi)
print(f"增益 {10*np.log10(G):.1f} dBi，等效吸波口径 {Ae*1e4:.1f} 平方厘米")

# 反查：多少口径能凑 30 dBi
G_target = 1000.0
D_needed = G_target/eta
A_needed = lam**2 * G_target/(4*np.pi)
print(f"30 dBi 需要：口径约 {np.sqrt(A_needed):.2f} 米见方（效率 {eta:.2f} 时方向性 {10*np.log10(D_needed):.1f} dB）")
​

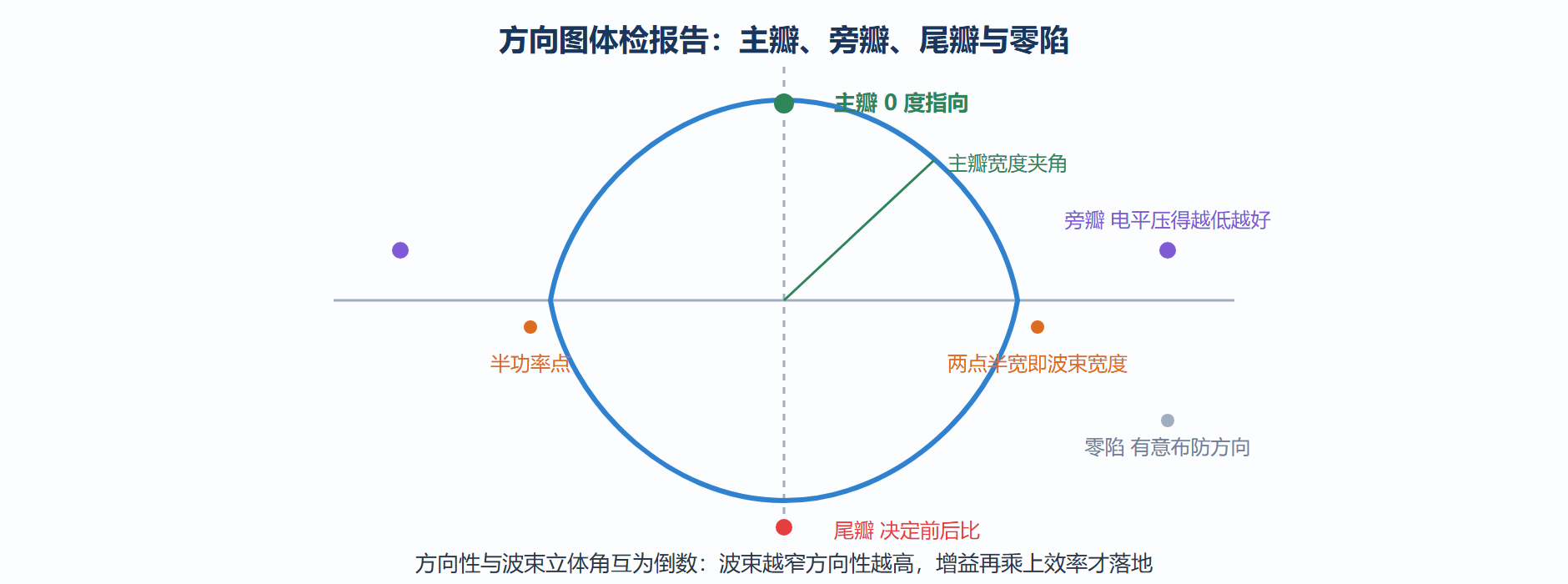

方向图关键参数标注

三、阻抗、带宽与极化匹配

发车平台还有三个易被忽视的科目。阻抗：天线是馈线的负载，3.1 的辐射电阻加上储能电抗构成输入阻抗，谐振点上电抗归零、电阻贴近馈线特性阻抗；VSWR 小于 2（回波损耗优于 10 dB）是常见的入场线。带宽：方向图带宽、阻抗带宽、极化带宽是三张不同的时间表，窄带谐振式天线（贴片、偶极子）往往阻抗带宽先见底，工程上用加宽振子、厚基板、耦合馈电拓宽。极化：收发极化失配直接按 cos²θ 扣功率——线极化对线极化旋 90 度是全灭，圆极化对线极化固定扣 3 dB；卫星与移动场景偏爱圆极化，正是因为终端姿态不受控，圆极化把姿态项从预算里消掉。

一条实战校验清单值得随身携带：拿到指标表，先用波束宽度估方向性，与标称增益除以效率核对；再用增益反算有效口径，与物理口径比较，口径效率低于五成要问馈源设计；最后看极化方式与阻抗指标是否与系统预算匹配。三步走完，虚标参数基本无处遁形。

四、增益之外的第二张成绩单：噪声温度与 G/T

接收场景里，天线还有一张容易被忽略的成绩单：它带回的噪声。天线接收到的不只有信号，还有环境亮温经方向图加权后的等效噪声温度——旁瓣指向冷空（几开尔文到十几开尔文）与指向地面（近三百开尔文）能差出一个数量级，所以同一副天线仰角不同、架设环境不同，噪声底完全不同。低噪声设计的纪律由此而来：把旁瓣与尾瓣从热源方向挪开，比单纯堆增益更能改善链路。

卫星地面站因此用合成指标 G/T（增益对系统噪声温度之比）给天线打分，单位分贝每开尔文。做一次心算：口径三米的 C 频段天线在四吉赫时增益约三十九点四 dBi（口径效率零点五五）；系统噪声温度取天线二十六开尔文加低噪放四十开尔文，约六十六开尔文，折十八点二分贝；G/T 约二十一分贝每开尔文——这个数够不够，直接决定同一条卫星链路的降雨余量。它的工程启示与方向图一节相通：天线是链路预算的入口，度量衡的每项参数都会在第4章的账本里兑付。

五、高频问答

为什么很多天线的增益测出来总比仿真低零点几分贝

损耗的账没算全。仿真模型里导体是理想电导率、介质是无耗的，实物的表面粗糙度让趋肤电阻上浮（高频端能吃零点几分贝）、介质材料损耗正切比数据手册标称偏高、馈电网络与连接器各有零点几分配额。验收测试时若发现差距在半分贝内属于正常行政损耗，超过一分贝要回头查装配公差与馈电密封——水分进馈线，损耗先翻倍。

天线测量为什么非要拉到远场，紧缩场是怎么回事

远场判据 2D²/λ 对大口径非常不友好：口径三米、频率六吉赫的天线，远场起点在三百六十米开外，外场测试还要面对地面反射与电磁环境干扰。紧缩场的思路是"把远场搬进屋里"：用一对大尺寸赋形反射面把馈源发出的球面波整形成准平面波，被测天线在几米外就等效站进了远场——波前平整度由反射面精度保证，测试暗室吸收掉杂散反射。代价是反射面本身贵且要定期校验波前质量，这是大型天线厂商的固定资产，不是参数表上的小数目。

本节要点回顾

• 方向图四要素：主瓣宽度定覆盖，旁瓣电平定干扰，前后比定背向免疫，零陷定抗干扰布防。
• 倒数关系：方向性等于 4π 除以波束立体角，针状波束可用两主面宽度直接心算。
• 增益账本：G = ηD，效率由辐射电阻与损耗电阻之比决定；有效口径 Ae = λ²G/4π 把收发两侧锁死。
• 三张带宽表：阻抗、方向图、极化带宽各自独立，窄带天线通常阻抗项先破限。
• 极化失配税：失配按功率余弦平方扣税，圆极化是姿态不受控场景的保险。

方向图已配齐，下一节把许多副天线排成阵列——用干涉原理把发车时间表改成可编程的。
