阵列解决"方向性怎么来"，本章最后一节解决"方向性怎么做大、带宽怎么做宽"。当需要的增益超出阵列的经济规模时，工程师转向口径天线：用一面反射镜把馈源发出的球面波扳成平面波，增益随口径面积与频率平方一路飙升——射电望远镜、卫星地面站、防空雷达的巨型锅盖全是这条路线。与之互补的宽带家族则回答另一个极端：一副天线如何覆盖十倍频程还保持性能不变。学完本节，你应能估算给定口径天线的增益与波束宽度，理解馈源效率的构成，并掌握非频变天线的几何自相似原理。至此第三章发车平台全部就位，第4章电波正式出发上路。

一、口径天线：把球面波扳平

抛物面天线的工作原理可以用几何光学一句话说完：焦点发出的球面波，经抛物面反射后变成平行平面波。严格的场论解释要靠口径场理论（等效原理）：把口径面上的场分布当作二次辐射源，远场即口径场傅里叶变换的幅度——口径幅度分布与远场方向图是一对傅里叶变换对，这与信号处理里"时域窗函数决定频谱形状"完全同构。均匀照射对应最窄主瓣但旁瓣高达负 17.6 分贝；余弦或高斯渐削能压旁瓣，代价是主瓣展宽、口径效率下降——又一次主瓣换旁瓣的老交易。

增益的工程公式一算就灵：G = η_ap·(πD/λ)²，η_ap 是口径效率（含馈源泄漏、照射渐削、表面公差与遮挡损耗）。半功率宽度约 70λ/D 度。把数字代进去感受量级：3 米口径、10 GHz 时增益约 47 dBi、波束宽度约 0.7 度——卫星通信地面站不想要波束也不行，锅盖天生就是针状的。

# 抛物面天线增益、波束宽度与表面公差核算
import numpy as np

D, f = 3.0, 10e9
lam = 3e8/f
eta_ap = 0.6
G = eta_ap*(np.pi*D/lam)**2
print(f"口径 {D} m @ {f/1e9:.0f} GHz：增益 {10*np.log10(G):.1f} dBi，波束宽度约 {70*lam/D:.2f} 度")

# 表面公差罚项：RMS 误差吃掉多少增益
for eps_mm in [0.5, 1.0, 2.0]:
    eps = eps_mm*1e-3
    eta_t = np.exp(-(4*np.pi*eps/lam)**2)
    print(f"表面均方根误差 {eps_mm} mm：增益因子 {eta_t:.3f}，损失 {10*np.log10(eta_t):.1f} dB")
​

表面公差罚项 exp[−(4πε/λ)²] 是大天线最贵的教训：毫米波段要保住增益，面型误差必须压到波长的几十分之一以内——射电望远镜的镜面精度以亚毫米计，钱都花在 exponent 上。频率越高口径天线的优势越大（增益随 f² 增长），公差的要求也越苛刻，一体两面。

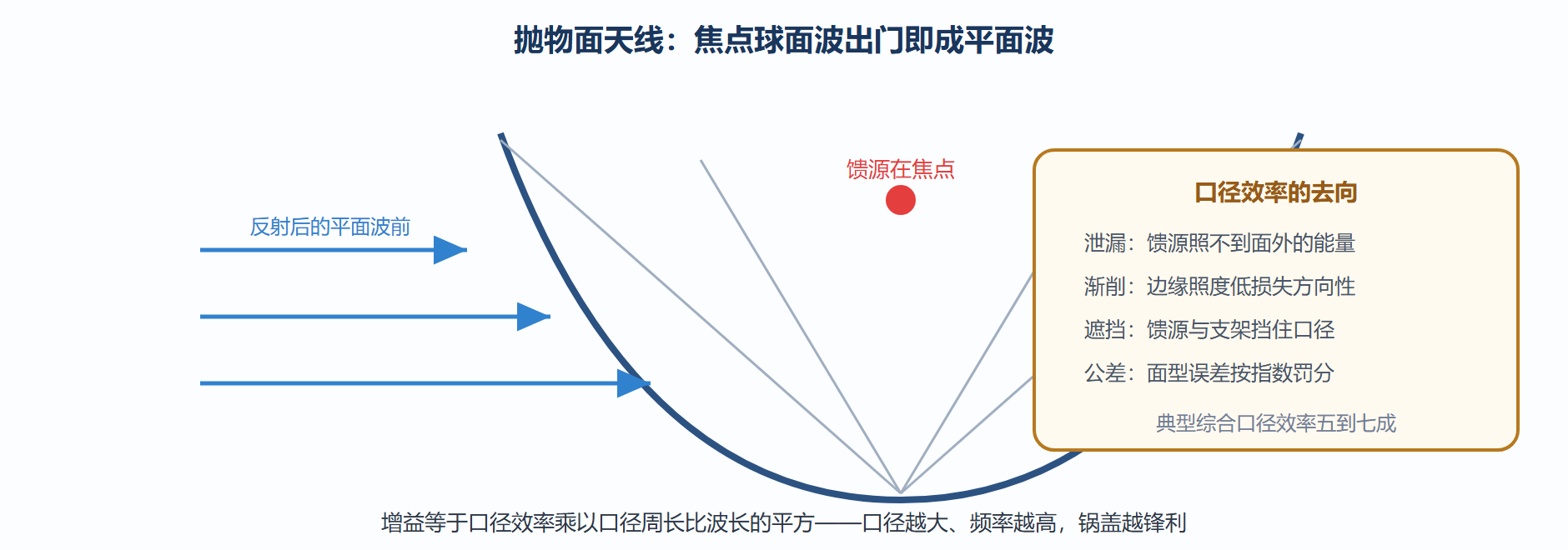

抛物面聚波与馈源角色

二、宽带与非频变天线：几何自相似的胜利

谐振式天线（偶极子、贴片）的带宽通常只有百分之几到百分之二十，因为性能与电尺寸强绑定。非频变天线用一条几何原理破局：若天线的形状只由角度决定、不含任何特征长度，则性能与频率无关——改变频率等价于把天线缩放，而自相似结构缩放后还是它自己。对数周期天线是最好的注解：一串长度按公比递增的振子，任何频率总有一小段"活跃区"处于谐振，频率变了活跃区平移到另一段，电性能几乎不变，覆盖十倍频程不在话下。宽带电视兔耳天线与电磁兼容测试场常用的对数周期天线，都是这个原理的化身。

等角螺旋与阿基米德螺旋把自相似做进二维：双臂螺旋的活跃区始终是"周长约一个波长"的那一圈，频率上移活跃区内收、下移外扩，方向图与阻抗在倍频程间纹丝不动。宽带的另一条折中路线是"放宽"而不是"自相似"：加粗振子降低品质因数（粗偶极子带宽可达百分之几十）、用渐变缝隙把谐振体做成喇叭状。工程选型的口诀：频带内性能均匀选非频变族，只在两个频点工作选双频谐振族——宽带从来不是免费的，非频变天线的体积通常数倍于同频谐振天线。

三、高频问答

面型公差那句"按指数罚分"，罚多重，能算吗

能，公式是 η_s = exp(−(4πε/λ)²)，ε 为面型均方根误差。代两个数感受一下：误差做到三十二分之一波长，罚项约负零点七分贝，还算体面；放宽到十六分之一波长，指数翻四倍，直接罚掉二点七分贝——毫米波频段（波长几毫米）要求面精度零点一毫米级，这就是大天线随频率升高越来越贵的原因：公差的钱花在指数上，不是线性的。

反射面为什么常做成两层（卡塞格伦），图什么

图的是馈电布局与噪声。副反射面把焦点"折"回主面顶点附近，笨重的馈源与低噪放不必伸到主面前方悬空安装，波导短了损耗小；接收场景里，馈源朝向天空而非地面，尾瓣从热地面挪开，天线噪声温度低好几开尔文——射电望远镜与卫星地面站偏爱双反射面的主要理由。代价是副面遮挡口径，小口径场合得不偿失，所以两口锅各有地盘。

相控阵会取代反射面吗

不会互相取代，账本不同。反射面单位分贝的成本最低，适合单波束大增益的固定守望；相控阵买的是微秒级捷变与多波束，一套阵列当多套用，但每个通道的收发组件都要钱，同增益下通常贵一个量级。防空雷达用相控阵买时间，深空测控用反射面买分贝——预算科目不同，选择自然不同。

对数周期天线的馈电为什么接在短振子那头

跟活跃区的平移方向有关。频率升高时，谐振条件落在更短的振子上，活跃区朝短振子端移动；馈电从短端馈入，馈线沿集合线传播的能量恰好走到活跃区才开始大量辐射，未被激励的长振子只是"路过"的透明结构。若从长端馈电，能量要先穿过整排长振子，馈线本身成了辐射体，方向图会脏。这个布局细节是对数周期天线能覆盖十倍频程的隐形前提——宽带不仅靠几何，也靠馈电路由的默契。

螺旋天线下面为什么常背一块金属腔体

背腔干三件事：把背向辐射折回前方，前后比立涨；腔深取四分之一波长量级时兼作短路活塞，压掉腔体内的谐振模式免得方向图起包；对圆极化螺旋，腔体还让轴向模的轴比带宽更干净。代价是体积与频带上限——腔体尺寸与四分之一波长挂钩，频率太高时背腔结构反过来限制带宽。超宽带侦收天线常在"有无背腔"两个版本间按场景选装，正是这笔账的体现。

发车平台收工检查：单元（偶极子）给了原点，度量衡（方向图、增益、口径）给了语言，编队（阵列与MIMO）给了可编程性，家族（口径与宽带）给了工程出口。电波在此完成从导行波到自由波的身份切换——下一章，旷野航线正式开跑。

本节要点回顾

• 口径天线原理：抛物面把焦点球面波扳成平面波，口径场分布与远场方向图互为傅里叶变换。
• 增益公式：G = η_ap(πD/λ)²，波束宽度约 70λ/D 度；增益随口径与频率平方增长。
• 公差罚项：面型均方根误差以 exp 指数形式吃掉增益，高频大天线精度的钱花在指数上。
• 非频变原理：形状只由角度决定的自相似结构性能与频率无关，对数周期与螺旋天线是两大量化实现。
• 宽带选型：自相似族覆盖十倍频程但体积大，放宽谐振族简单但带宽有限，按频点需求取舍。

下一章电波离开发车平台进入旷野：自由空间怎么稀释能量、菲涅尔区为什么不许遮挡、以及大气与电离层如何给航线加戏。
