7.2 非线性效应与互调干扰

7.2 非线性效应与互调干扰

上一节的意外来自外界，本节的意外来自器件本身：放大器、混频器这些有源电路只在小信号区保持线性，信号一大，传输特性就要弯——而弯曲的曲线会"创造"输入中不存在的新频率。谐波、互调、邻道泄漏、交调失真，全是这条弯曲曲线的产物。学完本节，你能用三阶多项式手算任意两个载波的互调落点，理解三阶交调点这个抽象指标为什么直接决定接收机的抗堵能力，也明白功放为什么要靠回退或预失真来"假装线性"。下一节走进非线性的深处：混沌与随机共振。

一、弯曲的曲线：新频率从哪来

把器件传输特性用幂级数展开：y = a₁x + a₂x² + a₃x³ + …。线性项 a₁x 老实搬运输入频谱；非线性项则像一台频率搅拌机——输入两个频率 f₁ 与 f₂ 的信号，二次项产出直流、2f₁、2f₂ 与上下边带 f₁±f₂；三次项产出 3f₁、3f₂ 与最重要的 2f₁−f₂、2f₂−f₁（三阶交调，IMD3）。为什么三阶最致命？算一下落点：假设 f₁ = 900.0 MHz、f₂ = 900.2 MHz，则 2f₁−f₂ = 899.8 MHz——离信号只差一个信道间隔，落在自己的接收带内，滤波器根本分不清它是敌是友。二次项产物离得远（1.8 GHz 附近），轻松滤除；三阶产物近身肉搏，这才是互调恶名的来源。

更高阶的产物（五阶、七阶）落点更近但幅度更低，工程预算通常算到三阶、严苛场合补五阶。多载波系统（基站同时发几十个载波）的互调产物是组合爆炸——频谱规划软件要专门算"落点碰撞表"。

# 互调产物落点地图与三阶交调点核算
import numpy as np

f1, f2 = 900.0, 900.2                    # MHz
print(f"2f1-f2 = {2*f1-f2:9.2f} MHz  ← 落在信号左侧一个信道内")
print(f"2f2-f1 = {2*f2-f1:9.2f} MHz  ← 右侧一个信道内")
print(f"f1+f2  = {f1+f2:9.2f} MHz  ← 远端 可滤除")
print(f"2f1    = {2*f1:9.2f} MHz  ← 二次谐波 远端")

# 三阶交调点：每倍频输入功率、IMD3 涨三倍
P_in_dBm = np.array([-30, -25, -20, -15, -10])
for pin in P_in_dBm:
    imd3 = 3*pin - 2*(-10.0)             # 假设 IP3 = -10 dBm
    print(f"输入 {pin:+4d} dBm：IMD3 产物 {imd3:+4d} dBm，与信号的差距 {pin-imd3:+3d} dB")
# 输入每涨 5 dB，信号涨 5、产物涨 15——差距以每 dB 两倍速度塌方
​

产物与信号的"追赶关系"是互调预算的核心直觉：输出三阶交调点 OIP3 定义为两条线的交点（实际器件到不了那里，早被 1 dB 压缩点截胡），OIP3 与工作点的差就是"产物离信号有多远"的标尺。级联系统里三阶交调点按弗里斯式的公式合并——末级功放通常是大功臣，这也是发射链路的"线性度预算"几乎全花在功放上的原因。

二、压缩、泄漏与接收机的抗堵考试

非线性的另一张面孔是增益压缩：输入大到某点，实际增益比线性值跌 1 dB（1dB 压缩点），它是发射功率的天花板，也是接收机"被堵"的标尺——邻道强信号把接收机推近压缩区，灵敏度应声崩塌。工程指标的家族就此凑齐：ACPR/ACLR 量邻道泄漏功率比（发射端），阻塞与互调抗扰量接收端抗堵能力，杂散辐射管"管不住的漏电"。系统联调时这些指标互相牵制：功放回退降互调但费效率，数字预失真（DPD）让功放既开足功率又装线性——它对功放建模、预先生成反向失真，是现代基站效率与线性兼得的标准答案；遇到宽带高频场景，模拟预失真与包络跟踪技术轮番上场。

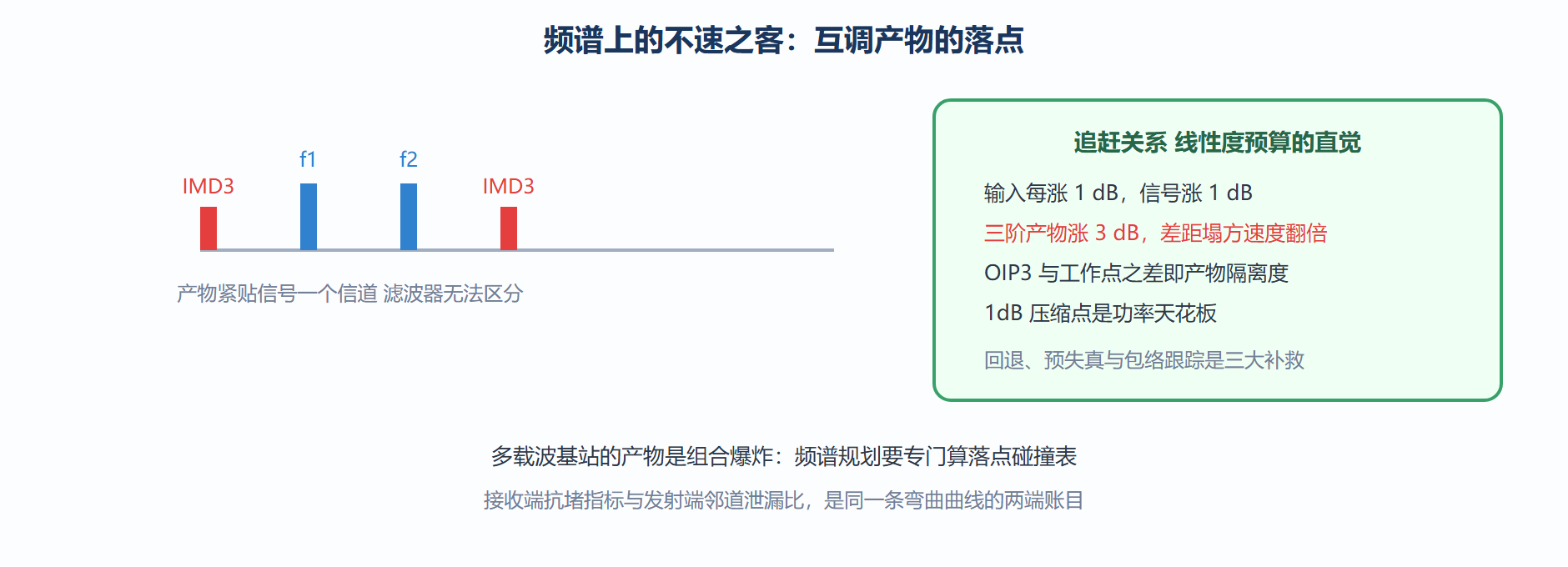

互调落点地图与线性度追赶

三、一条预算纪律：让器件工作在"装线性"的区域

把本节知识折算成值班纪律：发射端，功放按 OIP3 与 ACPR 指标回退或上预失真，双工器与天线口接触不良产生的锈锈互调（金属氧化结的非线性）是基站"找不到的干扰源"头号嫌疑人——互调不只在器件里，也在每一颗松动的螺丝上；接收端，按最恶劣的邻道场景核算阻塞与互调抗扰，前端滤波器在强干扰进入低噪放之前先削它一刀；规划端，多系统共址（广播、通信、雷达同塔）先做互调落点碰撞分析再定频率——第8章电磁兼容一节将把这份纪律扩展成完整的频谱秩序方案。

四、高频问答

三阶互调的落点，现场手算一遍

设两个载波在 900.1 与 900.3 兆赫（间隔零点二兆赫）：2f₁−f₂ 落在 899.9，2f₂−f₁ 落在 900.5——两个产物各离最近载波恰好一个信道间隔，落在邻道里，滤波器根本无法把它们与真实信号区分。间隔再宽些（载波相距一个信道、各占一信道），产物就贴着邻道边缘。这就是"落点碰撞表"要逐对算的原因：频率规划的本质是让产物掉进没人用的缝隙里。

IP3 与 1dB 压缩点差的那九点六分贝，是怎么来的

三阶产物的增长斜率是基波的三倍（输入涨 1dB 产物涨 3dB），把两条理想直线外推相交的点就是 IP3；而实际放大器在大信号处增益开始压缩，基波曲线自己弯了下去。按常见器件的非线性系数，交点外推位置恰好在压缩点之上约十分贝——九点六是三阶多项式的"标准答案"，工程上把它当速算关系用：测出 P1dB 就能心算 IP3，反之亦然。它是经验律不是物理定律，偏离超过两三分贝要回头查器件。

基站天线上没接任何有源器件，怎么也会生互调

嫌疑落在"锈蚀结"上：两种金属的氧化接触面在强场下充当二极管式非线性结，二十瓦级别的双载波在场强最高的天线口与馈线接头上搅拌出产物，再原位辐射出去。功率上的平方律让它在大功率共址场景才现形，而且随风、雨、锈蚀进度漂移——排查时拧紧每一颗接头、检查每一段氧化，比换滤波器对症得多。无源互调是本章唯一"长在螺丝上"的课题，也是基站干扰工单里最难缠的一类。

邻道泄漏比与邻道选择性，为什么总成对出现在指标表里

它们是同一场对话的两端。邻道泄漏比（ACLR）管发射端：你的载波有多干净，功率漏进邻道多少分贝；邻道选择性（ACS）管接收端：邻道有强信号时你的接收机扛不扛得住。两个指标相加就是系统能在多近的频道上共存——运营商间协调、共址规划、标准里的频谱模板，全是这对镜像指标的分配谈判。只查自己一端不查对端，是频谱兼容评估最常见的半截账。顺带一条速算：发射功率回退十分贝，三阶产物按三倍斜率直落三十分贝——回退是最贵的线性化，也是最稳的；预失真与包络跟踪把回退额度买回来一部分，省下的就是效率。

本节要点回顾

• 弯曲生频：幂级数的非线性项是频率搅拌机，二次项产物远端可滤、三次项产物近身致命。
• IMD3 落点：2f₁−f₂ 与 2f₂−f₁ 落在信号一个信道间隔内，是互调恶名的物理来源。
• 追赶关系：输入每涨 1 dB 产物涨 3 dB，OIP3 隔离度随功率塌方——线性度预算按此核对。
• 压缩与抗堵：1dB 压缩点限定功率天花板，接收机阻塞指标按最恶劣邻道场景核算。
• 场外互调：锈蚀结与松动接点是"无源互调"的主嫌，基站干扰排查先拧螺丝再查器件。

下一节看非线性的两副极限面孔：方程自己长出无序（混沌），以及噪声反过来帮信号过关（随机共振）——线性直觉的最后两处失守。
