8.1 雷达系统与射电天文

8.1 雷达系统与射电天文

出勤日志的签收台从两个"极端用户"开始：雷达是主动探测的极致——自己发电波、自己收回波、自己算账；射电天文是被动接收的极致——收的是宇宙深处微弱到荒谬的信号，灵敏度工程做到物理定律允许的边缘。前者把 4.1 的路径损耗、5.1 的散射截面、7.1 的噪声预算拧成一个方程；后者把同样的灵敏度功夫推向低温极限。学完本节，你能核算一条雷达链路的探测距离，也能解释干涉阵列凭什么用地球直径当镜头。下一节转向被动观测地球与精密定位。

一、雷达方程：探测距离的总账

雷达方程是全册物理的一次总装：接收回波功率

Pr = Pt·Gt·Gr·λ²·σ/((4π)³·R⁴)

分母的 R⁴ 来自两程几何：能量扩散出去按 R² 稀释（4.1），目标散射回来又按 R² 稀释一次。分子上，λ²·σ 是目标与波长的配合（5.1 的分区在此生效），Gt、Gr 是发车平台的编队水平（第三章）。探测条件 Pr 超过"噪声底加所需信噪比"（7.1），把方程对 R 解出来就是最大探测距离。账目的艺术在分配：把雷达方程取对数逐项列成 dB 表，探测距离不够时，先看哪一项最便宜——加口径（增益平方进账）、加驻留时间（积累增益）、换低噪前端（噪声底直降），远比蛮加发射功率划算。

# 雷达方程核算：X 波段火控雷达的探测距离
import numpy as np

k = 1.38e-23
Pt, G_db = 10e3, 36.0            # 峰值功率与天线增益
f = 10e9; lam = 3e8/f
T0, F_n = 290, 2.0               # 噪声温度与噪声系数
B = 1e6; tau = 100e-6            # 带宽与驻留
sigma = 5.0                      # 目标 RCS 五平方米
Snr_req = 13.0                   # 检测所需信噪比 dB

Pn = k*T0*F_n*B
G = 10**(G_db/10)
Pr_at = lambda R: Pt*G*G*lam**2*sigma/((4*np.pi)**3*R**4)
Rmax = ((Pt*G*G*lam**2*sigma)/((4*np.pi)**3*Pn*10**(Snr_req/10)))**(1/4)
print(f"单脉冲探测距离约 {Rmax/1e3:.1f} km")

# 脉冲积累的收益：n 个脉冲相干积累多赚 n 倍信噪比
for n in [1, 16, 64]:
    Rn = Rmax*n**(1/4)
    print(f"相干积累 {n:3d} 个脉冲：探测距离 {Rn/1e3:6.1f} km（四次方根红利）")
​

积累增益按脉冲数的四次方根折算成距离——雷达工程师的口头禅"想要距离，先攒脉冲"就在这行代码里。距离分辨率与脉冲带宽对应（ΔR = c/2B，300 MHz 带宽半米分辨率），速度分辨率与波形时长对应，两维同时要高就得玩复杂波形——这是雷达波形设计的根本矛盾。

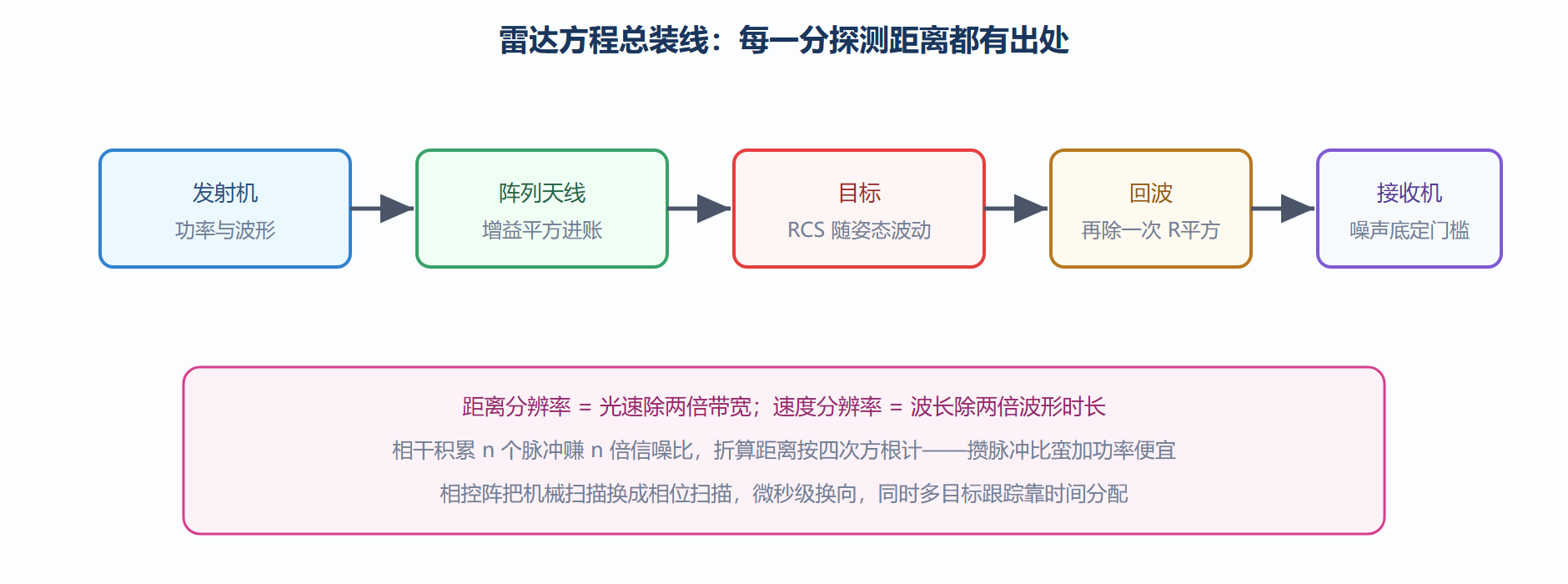

雷达出勤账本：从发射到检测

二、相控阵体制与脉冲多普勒

现代雷达的两台发动机都在前几章装好。脉冲多普勒：发射相干脉冲串，回波里目标径向速度表现为相位沿脉冲串的线性推进，多普勒滤波把运动目标从地杂波里"捞"出来——1.3 节的多普勒公式与 3.3 节的阵列处理在此会师；杂波谱、盲速与重频选择构成设计三角。相控阵：3.3 节的阵因子给出微秒级波束捷变，搜索与跟踪按时间分配，多目标能力来自"波束分身"；代价是组件数量、散热与成本——有源相控阵的 T/R 组件数以千计，良率与成本管理本身就是一门工程学问。

三、射电天文：灵敏度的极限运动

射电望远镜收的信号弱到什么程度？半个世纪全球所有射电望远镜收集的总能量，抵不上一片雪花落地。灵敏度工程因此做到极致：低温制冷前端把放大器噪声温度压到几 K（7.1 的噪声温度语言在此登峰造极——量子极限 1.3 节的概念在毫米波前端的选材里真实约束设计）；积分时间换灵敏度（噪声随积累时间平方根下降，天文台的"曝光"以小时计）；干涉测量换分辨率——两面相距 B 的望远镜对同一源做相关，角分辨率 λ/B，把 B 拉到地球直径（甚长基线干涉，VLBI），分辨率相当于从地球看清月球上的一枚硬币。事件视界望远镜拍出黑洞照片，正是全球八台毫米波望远镜的一次 VLBI 联合出勤。脉冲星计时阵列则把毫秒脉冲星当成宇宙级的原子钟阵列，用计时残差搜寻纳赫兹引力波背景——1.3 节的时空观在天文尺度上收利息。

四、高频问答

雷达方程的探测距离，从头算一遍

设 X 波段（十吉赫）、脉冲峰值功率一百千瓦、单天线增益三十五 dBi（收发同算两程，进账七十分贝）、目标五平方米（七 dBsm）、噪声系数三分贝配一兆赫带宽、检测门槛信噪比十三分贝。收功率为：发射八十 dBm 加双程增益七十加目标七，减去波长平方项约三十一与常数项三十三，得九十三点五减四十倍距离对数。令其等于门槛负九十八 dBm，解出探测距离约六十公里。注意四次方根的脾气：想远一倍，功率要乘十六——这就是"攒脉冲、攒孔径、攒相干积累"总比堆功率划算的账本出处。

距离分辨率与测距精度是一回事吗

不是，两本账。分辨率回答"两个相邻目标能不能分开"：c 除以两倍带宽，三百兆赫带宽给半米——波形决定的体制指标。精度回答"单目标的距离读数有多少抖动"：与信噪比挂钩，强回波能把时延估计做到带宽倒数的几十分之一。所以同一部雷达，"半米分辨率、厘米级测距"完全自洽——分辨率是天花板，精度是脚下能走多稳。

射电天文为什么总在为频谱"请命"

因为宇宙信号弱到没有还手之力。望远镜的"目标"功率密度比手机信号低几十个数量级，任何在保护频段内的发射对天文学都是灭顶之灾。国际电信联盟因此给特定谱线划出严格保护区——最著名的是一千四百二十兆赫的中性氢线（宇宙大尺度结构的探针），保护带内连谐波与杂散都有苛刻限值。飞机上关手机是礼貌，射电宁静区里管制无线电台站是法律——频谱秩序里有科学的位置，这是第8章频谱治理主题里最古老的一页。

脉冲重复频率为什么总是定得不高不低

PRF 一颗钉子钉住两本账：太低，最大不模糊距离 c/(2·PRF) 虽然够远，但多普勒上限 PRF/2 太小，快速目标整片折叠进模糊速度区；太高，速度不模糊了，距离却缩水——十吉赫、两千赫兹重复频率给出七十五公里不模糊距离与正负十五米每秒不模糊速度，前者尚可、后者显然不够用。中重频体制靠多组 PRF 交错观测、在距离与速度两个模糊域里联立解真值，代价是解模糊逻辑与遮挡损失。重频选择是脉冲多普勒体制设计的第一道大题，答案永远在两本账的夹缝里找。

本节要点回顾

• 雷达方程：R⁴ 分母是两程几何的复利，探测距离的预算先列 dB 表再谈升级，攒脉冲比加功率便宜。
• 分辨率对：距离分辨率由带宽定、速度分辨率由时长定，同时要高就得用复杂波形。
• 相控阵与脉冲多普勒：阵因子给波束分身，多普勒滤波给杂波剔除，现代雷达的两台发动机。
• 灵敏度极限：低温前端加长时间积分是射电灵敏度的两大杠杆，噪声温度压到量子极限量级。
• 干涉魔术：分辨率 λ/B 与单镜口径无关，地球直径基线成就毫角秒视野与黑洞成像。

下一节把镜头从星空转回地面：被动遥感如何给地球量体温，卫星导航又如何把光速与时间变成米级坐标。
