3.2 从实验室到芯片：原子钟的工程化与环境修正
3.2 从实验室到芯片：原子钟的工程化与环境修正
本节摘要：原子钟走出实验室靠两件事：把机器缩进芯片级封装（CSAC），把环境对频率的每一分影响算清并修正（磁场、温度、黑体辐射、引力红移）。本节沿"尺寸缩小、账目变厚"这条线，解释为什么准确度每上一个台阶，误差预算表就多一页。
3.1 节拆开了三类微波频标的原理机。原理机到产品之间隔着一条工程化的峡谷：一边是"能到 10⁻¹⁶ 但要占一间机房"，另一边是"能装进无人机但只有 10⁻¹⁰"。本节走一遍这座峡谷——先看缩小到极限的芯片级原子钟，再回头看那本越来越厚的环境修正账。
芯片级原子钟：以两个数量级换一块方糖
芯片级原子钟（CSAC）的思路是把铷/铷铯气室频标的每一寸都压到极限：垂直腔面发射激光器（VCSEL）取代分立激光器，功耗从瓦级降到毫瓦级；MEMS 刻蚀的毫米级气室取代玻璃泡；相干布居囚禁（CPT）方案让微波直接调制在激光上，免掉微波谐振腔。成品大约火柴盒大小，功耗一百毫瓦上下，整机稳定度在 10⁻¹⁰ 至 10⁻¹¹ 量级、月漂移约 10⁻¹⁰——比起实验室频标差了四五个数量级，却让"电池供电、几年免维护、抗震动冲击"成为可能。
它的岗位在别处替代不了：水下声呐阵（无 GPS 环境）、便携式战场通信、油气钻井随钻测量、卫星的次级频标、停电后电网故障录波仪的守时。共同特征是只要"够准"且离不了电——这时 10⁻¹⁰ 与 10⁻¹³ 的差距没有续航与体积的差距重要。

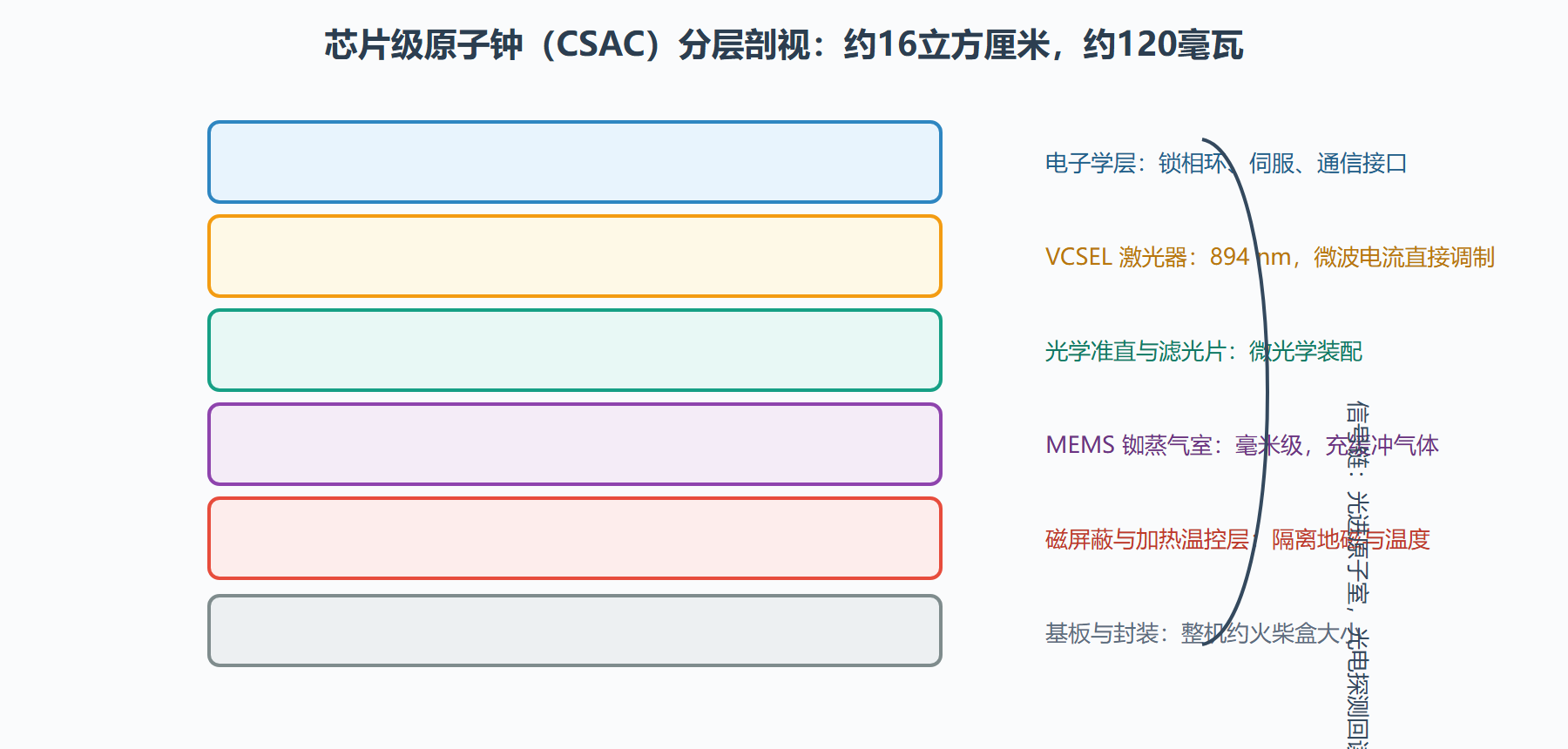

看剖面图数一数就知道，CSAC 没有任何一层是"简化版"——每一层都在，只是全部微缩。工程化的实质不是砍功能，而是重新分配预算：把功耗预算让给激光与温控，把体积预算让给磁屏蔽，把准确度预算让给续航与抗震。
环境修正：误差预算表的厚与薄
原理上原子跃迁频率恒定，实际上"暴露在环境里的原子"不是理想原子。3.1 节的闭环图里，"量子参考"这一格内部藏着长长的修正清单：
- 磁场：外加 C 场规定量子化轴，塞曼频移按平方规律残留，磁屏蔽与退磁流程把地磁与工频干扰压下去；屏蔽材料本身还会"记忆"历史磁场，要定期退磁。
- 温度：气室频标的碰撞频移随温度漂移，靠缓冲气体配比把温度系数调过零点；即使如此，机箱内每度温升仍对应可观的频率变化，温控精度直接写进指标表。
- 黑体辐射：环境热辐射让原子能级发生微小移动，铯喷泉钟预算表里它常年排第一，量级约 10⁻¹⁴、修正后残余 10⁻¹⁶ 级。基准实验室的办法是精确测温加理论修正，光钟甚至给腔体做低温封装（3.3 节见）。
- 引力红移：钟所在海拔每高一米，频率相对偏高约 1.1×10⁻¹⁶。对喷泉钟这是要写入预算表的修正项；对光钟，这一项大到能把"地理高度"变成测量对象——第八章的相对论大地测量由此而来。
- 腔相位差与功率频移：微波腔两臂相位不完全一致、激励功率波动，都会把谱线中心拉偏，靠功率反转法等手段对消。
这张清单的规律值得直说：每项修正都是一项物理实验。 说"铯喷泉钟达到 10⁻¹⁶"，真实含义是"清单上每一项都被独立测到 10⁻¹⁶ 以下并被扣除"。这也是为什么全世界能做基准级喷泉钟的实验室一只手数得过来——机器可以照图纸造，清单上的功夫造不来。
一笔工程账：漂移、补偿与"够用"
工程化的另一半功夫在"驯服漂移"。CSAC 的月漂移约 9×10⁻¹⁰，折算下来每天累积不到一微秒的时间误差；温度系数经出厂补偿后压到每开尔文 10⁻¹⁰ 量级以下。这两个数字对指标表的读者只是两行字，对系统设计者却是完整的预算题。拿水下声呐阵举例：各节点共享一条声学基线的相位，需要的是"七天不上浮也各钟不散"——按每天零点八微秒的漂移算，一周累计约六微秒，对应声程误差仅九毫米（声速约一点五公里每秒），远小于工程容差。同一只 CSAC 放进电信基站当主钟，六微秒就远超 PTP 的纳秒级门槛——不是钟变了，是岗位变了。"够用"是个系统级判断，钟的指标单上写不下。
补偿的思路也值得记一笔：CSAC 出厂时，产线会扫描全温度区间的频率曲线，把补偿系数表写进芯片；运行中测温查表，把可预期的部分修掉，剩下的不可预期部分才交给指标里的"温度敏感度"。第七章产业方案里的"驻留预算"，底层数字正是从这类补偿实验里来的——频率的温漂能修掉几分，驻留时长就多出几分。同样的思路往上套就是分级：气室钟靠查表补偿，喷泉钟靠运行中在线测量各项频移再逐项扣除，光钟干脆把主要系统效应做成可反转的实验（功率反转、密度外推）当场测掉。补偿的精细度随价格分层，方法论的内核一以贯之：可预期就修，不可预期就写进指标。
| 环境 | 对铷气室钟的影响 | 对铯喷泉钟的影响 | 主要对策 |
|---|---|---|---|
| 磁场 | 线心漂移 | 二阶塞曼频移 | 多层磁屏蔽加退磁 |
| 温度 | 碰撞频移温漂 | 气室与腔体形变 | 恒温槽加过零点配方 |
| 振动 | 伺服抖动 | 上抛轨迹扰动 | 隔振地基（喷泉钟专属） |
| 高度 | 忽略不计 | 1 米对应 1.1×10⁻¹⁶ | 写入误差预算并修正 |
💡 关键直觉：看一台钟的指标，先翻误差预算表再翻整机照片。预算表第一行的名字告诉你这台钟的"物理难点"在哪一代：气室钟第一行常是温漂系数，喷泉钟常是黑体辐射，光钟常是晶格激光的光频移。预算表第一行，就是下一代技术攻关的方向。
⚠️ 常见坑：把 CSAC 当"小型铯钟"理解。它的 CPT 工作机制、10⁻¹⁰ 量级指标与月漂移特性与束型铯钟完全是两个物种；用束钟的守时经验管理 CSAC，会在漂移模型上翻车。
本节要点回顾
- CSAC 定位：火柴盒、百毫瓦、10⁻¹⁰ 至 10⁻¹¹——用四五个数量级的准确度换电池供电与免维护，岗位在无 GNSS 与便携场景。
- 微缩不等于简化：VCSEL、MEMS 气室、微光学件一层不少，工程化是预算的重新分配。
- 环境修正清单：磁场、温度、黑体辐射、引力红移、腔相位差；"准确度 10⁻¹⁶"意味着清单逐项都被压到 10⁻¹⁶ 以下。
- 引力红移的伏笔：每米 1.1×10⁻¹⁶，在喷泉钟里是修正项，在光钟里是测量能力——第八章回收。
- 下一站：微波频标的天花板已见。3.3 节登上光频，看光学晶格如何把所有尺子再抬两个数量级。
