5.4 光纤时间频率传递：White Rabbit
5.4 光纤时间频率传递：White Rabbit
本节摘要：传递链路的精度竞赛在光纤上见顶。White Rabbit（白兔协议）在欧洲核子研究中心诞生，把标准以太网与 PTP 改造成一套亚纳秒级的时间传递系统：频率靠物理层对齐，时间靠相位测量钉死，十公里单模光纤上不确定度优于一百皮秒。本节拆解它的三层机制、光纤延迟温漂这笔账，以及它如何从加速器控制走向光钟比对与量子网络。传递精度追上钟精度的那一天，就是"两地的钟像一台钟"的那一天。
全章迄今的方案里，纳秒已经是很高的墙；但第三章的锶光晶格钟每涨一次精度，就会把墙再推近一米——10⁻¹⁸ 的钟在一米高程上就要差出 10⁻¹⁶ 的频率，比对它的两个副本需要皮秒级的链路。白兔协议正是为这堵墙而生：2008 年前后，欧洲核子研究中心要为大型强子对撞机的数千个设备统一时序，市面上的方案全都差着一两个数量级，于是工程师们把以太网、PTP 和电信的频率同步技术拆开重装，装出了一台"用光纤说话的钟"。名字取自《爱丽丝梦游仙境》里那只揣着怀表的白兔——跑得极快，且从不迟到。

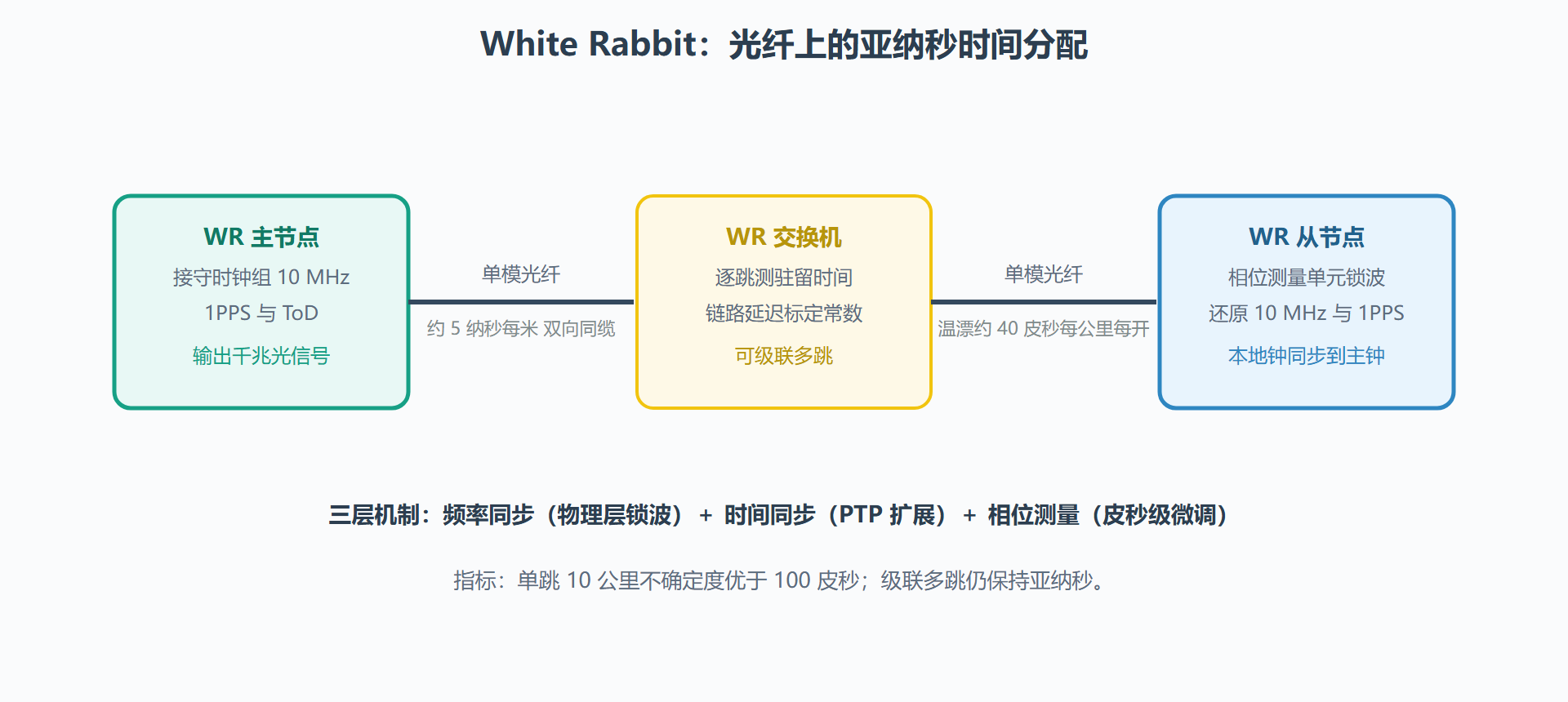

图：白兔协议链路结构
三层机制：频率、时间、相位
白兔的第一层是频率同步，借用了电信同步以太网的思想：从节点不靠算法估计主钟频率，而是直接用物理层电路把本地振荡器锁定到收到的光信号的比特流上——千兆以太网的参考时钟就是主钟 10 MHz 的化身，锁住它就等于把频率"接管"了过来。这一层做完，两端的频率差已经压到 10⁻¹³ 以下，后续只剩相位这一件事。
第二层是时间同步：在 PTP 之上扩展出白兔专属的报文格式，交换机逐跳记录驻留时间（5.3 节讲过的透明时钟思想），再叠加一条关键改造——链路两端的收发器各自测出从"比特流里恢复时钟的相位"到"本地钟"的固定偏差，连同标定好的链路延迟常数一起交换。PTP 负责把粗时间戳对齐到几十皮秒，剩下的纳秒级残差交给第三层。
第三层是相位测量，这是白兔的独门功夫：每个节点内置一个小型相位计，实时测量"主钟波形的相位"与"本地振荡器波形相位"之差，分辨率达皮秒级；从钟据此微调振荡器相位，把整个链路的时差钉死在百皮秒以内。可以把它理解成"用示波器的眼睛盯着两路 10 MHz 波形，手调旋钮把波峰对齐"——只不过旋钮是数字压控振荡器，眼睛是连续运行的硬件。
光纤不是理想介质：温漂这笔账
光纤每公里引入约五纳秒的单向延迟，这本身是个常数，标定一次即可；麻烦的是温度：单模光纤的折射率随温度变化，延迟系数约每公里每开尔文四十皮秒。一段十公里架空光缆，昼夜温差十度，延迟漂移就是四纳秒——对百皮秒级的系统来说失之毫厘谬以千里。工程应对有三条路线：双向同缆，让两方向的信号走同一根纤芯，温漂在相减时对消（这正是白兔把链路做成双向的原因）；主动补偿，实时监测温度或往返相位差，用延迟线反向修正；埋管深埋，把光缆放进恒温的地下管道，把日温漂压到一开以内。三条路线在实际部署里常常叠加使用。顺带一提，这套"温漂管理"的成本结构解释了白兔网络的布局逻辑：恒温与深埋是一次性投入，双向同缆是拓扑设计，主动补偿才是持续开销——工程团队按链路等级分配预算，骨干比对链路三条全上，普通时序分发只靠双向同缆。读者可以把这笔账与 7.2 节的驻留预算并排看：传递与分配的成本模型同构，精度每多一位数字，基建预算就翻一档。
另一个容易忽略的细节是光纤的"缓慢老化"：敷设应力松弛、熔点损耗随时间微变，会让链路延迟常数以皮秒每年的速度漂移。皮秒级应用里，这要求周期性复标——白兔的 PTP 报文机制支持在线重标定，不必中断业务。
从加速器到计量院：白兔的迁移史
白兔的第一份工作表至今仍在欧洲核子研究中心：对撞机的束流时序、探测器触发、几千台设备的公共时钟，全部由白兔网络分发。它的第二站是物理大科学装置——德国重离子研究所的反质子实验、平方公里射电望远镜阵列的原型、若干聚变实验装置，都把白兔当成时序骨架。第三站最有演化史意味：计量与守时。多国计量院用白兔光纤把主钟与数十公里外的实验室连成一体，实现"同一台钟的频率在两地同时存在"；2021 年起，跨城市光纤光钟比对实验把它推进到 10⁻¹⁸ 量级的频率比对——精度竞赛的接力棒，正式从卫星链路交到了光纤手里。
一条值得记住的边界：白兔的距离上限在百公里量级（受光功率与色散限制），跨洋、跨洲的比对仍要靠卫星与 TWSTFT。守时界正在试验的方案是把两者级联——光纤织网、卫星兜底、搬钟校准，多介质冗余与 4.2 节钟组的"多样化即冗余"如出一辙。
白兔之后，传递精度的接力并没有停下的意思。学术与产业界正在推进的后续方案瞄准两件事：一是把相位测量做成纯硬件的专用芯片，让亚纳秒精度走出"专家调校"进入产品线；二是探索光频段的直接传递——不把光钟降频到微波再传，而是把光频本身经光纤稳相传递，配合第八章的光钟把比对推到 10⁻¹⁸ 量级。光纤上的时间传递故事还没写完，但方向已经清楚：传递技术的终点线永远画在钟的精度前面一步——这正是全章所有方案共同的生存法则。
部署侧还有几条实战经验值得转抄。其一，跳数与精度近似线性妥协：每多穿一台交换机就多一份驻留时间测量误差与一次光电转换抖动，工程上单链路控制在两到三跳内，更长距离用波长级联或暗纤直连。其二，光功率是隐形变量：连接器脏污、光纤弯曲半径过小带来的几毫分贝损耗，会改变收端信号幅度进而微移相位判定点——皮秒级系统要求连接器端面定期清洁与插损记录，机房运维的扫地僧功夫在这里直接兑现成精度。其三，从钟的守时后备：链路中断时从节点要能靠本地晶振驻留（第七章的 holdover 逻辑），恢复后再以缓速滑回主钟相位，避免给下游设备一次相位跳变。三条都是"精度是运维出来的"这句老话的白话版。
本节要点回顾
- 白兔三层机制：同步以太网接管频率、扩展 PTP 对齐时间戳、相位测量单元做皮秒级微调，缺一层都到不了百皮秒。
- 光纤延迟约五纳秒每公里，温漂约四十皮秒每公里每开尔文；双向同缆、主动补偿、深埋恒温是对付温漂的三板斧。
- 距离边界：单跳十公里优于一百皮秒，百公里量级到顶，洲际比对仍是卫星链路的领地。
- 迁移路径：加速器时序、大科学装置、守时光纤网、光钟比对——精度需求在哪，白兔就铺到哪。
链路准到了皮秒，比对数据里冒出一类无法用设备故障解释的规律偏差：高度差一米的钟，频率真的不一样。下一章请出相对论，把这笔账算清。
