2.1 PZT 与 PVDF：压电双杰

2.1 PZT 与 PVDF：压电双杰

本节摘要：压电组两位主力候选——刚性大将 PZT 与柔韧先锋 PVDF。本节从居里兄弟的发现讲起，用同一套机电耦合方程审读两人：PZT 压电系数高出石英两个数量级却脆且含铅，PVDF 柔性生物兼容但系数偏低，量纲演算会把各自的账本算到微米与纳库。

一段从声呐开始的材料史

1880 年，居里兄弟在石英晶体上第一次证实：施加压力，表面出现电荷。此后几十年，压电效应安安静静地待在实验物理的抽屉里，直到第一次世界大战，郎之万把石英晶体贴到船底向水下发射超声波探测潜艇，人们才看清它的工程价值。再往后，石英表用它稳住频率，超声诊断用它发出与接收声波。真正让压电材料走上量产舞台的是二十世纪四十至五十年代的锆钛酸铅，也就是 PZT——压电系数比石英高出两个数量级，烧结工艺又便宜，于是蜂鸣器、点火器、喷墨头、超声换能器铺满了工业世界。而柔性一翼直到 1969 年才补齐：日本学者发现经拉伸极化的聚偏氟乙烯 PVDF 具有可观的压电性，聚合物第一次拿到了压电门票。刚与柔两条路线从此并进，构成了今天压电组的双杰格局。

机理速览：晶格、电畴与极化

压电的根源是非中心对称的晶格：正负电荷重心天然不重合，形成电偶极矩。PZT 属于钙钛矿结构的铁电陶瓷，内部由无数小电畴组成，极化方向各不相同，宏观上相互抵消——所以烧结出来的 PZT 并不压电，必须在高温强电场下做极化处理，把电畴方向大体排齐，压电性才被"唤醒"。PVDF 的故事在分子层面：氟原子电负性远大于碳，分子链上形成偶极；只有把材料拉伸使无序的 α 相翻转为 β 相、再行极化，偶极才能排列成阵。两者的工程差别就此注定：PZT 是块体陶瓷，坚硬、致密、可做任意几何；PVDF 是薄膜，柔软、轻质、可贴附曲面，甚至能缝合进织物。

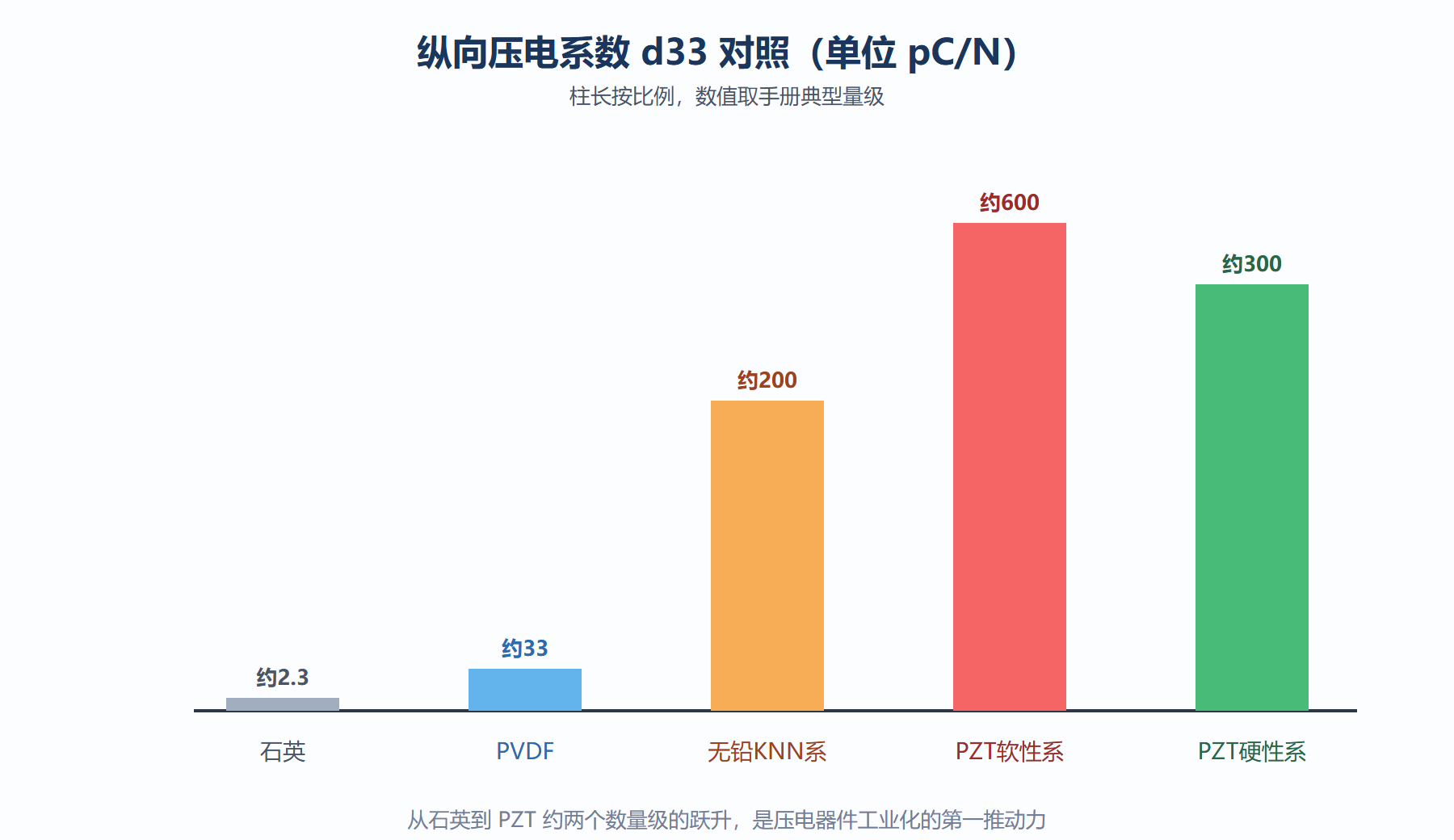

图 2-2：压电系数对照（石英为基准）

账本：把系数算成电荷与微米

系数表看得再多，不如亲手算一遍。压电的正效应写成电荷形式是 Q 等于 d 乘以 F：材料受力 F，表面释放电荷 Q，比例系数 d 就是压电系数。逆效应写成应变形式：应变等于 d 乘以电场强度 E。注意单位的量纲——皮库每牛乘以伏每米，恰好约掉成米每伏再无量纲化，这正是"系数一头连力一头连电"的体现。下面这段演算把两头各算一笔。

d33_pzt  = 450e-12   # PZT 压电系数，单位 库/牛（取软性系典型值）
d33_pvdf = 33e-12    # PVDF 典型值

# 笔一：正效应—— 100 牛的力压在 PZT 上，释放多少电荷？
F = 100.0
Q = d33_pzt * F
print(f"PZT 受 100N：Q = {Q*1e9:.1f} nC")          # 45.0 nC
# 若输出电容 10 nF，开路电压约 Q/C：
C = 10e-9
print(f"落到 {C*1e9:.0f} nF 电容上：U ≈ {Q/C:.1f} V")  # 4.5 V

# 笔二：逆效应—— 驱动电压 150V 打在 0.5mm 厚的 PZT 片上，伸长多少？
t = 0.5e-3                      # 片厚，米
E = 150 / t                     # 电场强度，伏/米 → 3e5 V/m
S = d33_pzt * E                 # 应变（无量纲）
L = 20e-3                       # 片长 20mm
print(f"应变 S = {S*1e6:.0f} 微应变，伸长 ΔL = {S*L*1e9:.0f} nm")  # 135 微应变，约 2.7 μm

# 同电压给 PVDF：应变量级差十几倍，故 PVDF 常做传感而非驱动
S2 = d33_pvdf * E
print(f"PVDF 同工况应变 = {S2*1e6:.0f} 微应变")
​

这笔账给出两个工程直觉。其一，压电驱动的动作是纳米到微米级：20 毫米的片子、150 伏的驱动，伸长不到 3 微米——想要大行程，就得叠片、杠杆放大或弯曲结构，而每种放大手段都附带刚度损失与回差。其二，做传感器时 PZT 的输出电压容易到伏级，电路很从容；PVDF 输出小，但它薄、轻、可贴附，收益在人机界面与生理信号这类"贴身岗位"。刚柔分工不是能力差距，是岗位适配。

优缺点与岗位适配

含铅问题值得单独说。欧盟 RoHS 指令把铅列入受限物质，PZT 的铅含量约占质量六成，长期看面临替代压力；无铅体系里钾钠铌酸盐 KNN 与铋层状结构最受关注，无铅化的思路是让准同型相界在无铅成分区间重现——高压电性来自相界附近易翻转的极化状态，这个机理认知正从 PZT 平移到无铅体系。但在高可靠性换能场景，无铅材料的综合性能尚未全面追平，工程上普遍的做法是分级处理：消费电子率先转无铅，工业与医疗关键器件在豁免清单内继续用 PZT。

PZT 的另几条短板在选型时同样要过目：迟滞与蠕变让开环定位误差达到行程的一成上下，精密场合必须闭环；铁电老化使极化随对数时间缓慢衰减，年度精度预算里要留出漂移余量；温度逼近居里点会去极化，焊接与灭菌工艺要避开。PVDF 的短板则是镜像的：系数低、耐温有限、介电常数小，但它不怕摔、不怕弯、与人体共性好，贴身场景的分数远高于块体陶瓷。

工艺一段：极化不是可有可无的步骤

压电器件的成色，一半在配方，一半在工艺，极化是其中最容易被外行省掉的一步。烧结完的 PZT 陶瓷内部电畴方向杂乱，宏观压电性趋近于零；要在稍低于居里点的温度下加每毫米几千伏的直流电场，保持几十分钟再冷却，电畴才能大体转向外场方向。极化的工程细节全是分数：温度高了容易击穿，低了畴壁转不到位；升压速率太快内部放电，卸场太快又回弹；极化后的老化处理（存放或低温烘烤若干小时）能让性能先降掉几个百分点再稳定，交付参数才有重复性。喷墨头就是工艺敏感的注脚：同一个配方的陶瓷片，极化工序纪律严格的批次，喷射一致性以千分之几计，松散的批次则以百分之几计——打印质量追根溯源，常常追到极化炉的温度记录本上。

常见问题

问：PVDF 为什么很少拿来做驱动器？ 答：系数低一个数量级，应变输出太小；它的介电常数也小，同样尺寸下电容低、电荷少。柔性驱动岗选介电型 EAP 或离子型 EAP 更合理，PVDF 守住柔性传感与能量收集即可。

问：无铅压电什么时候能全面替代 PZT？ 答：看岗位分级。消费电子与一次性器件在加速替代；医疗超声、军用声呐这类"性能不达标就出局"的岗位，替代要等无铅体系在温度稳定性与批次一致性上完全追平，稳妥的说法是"分区替代、长期共存"。

本节要点回顾

• 非中心对称是根源：PZT 靠电畴极化唤醒，PVDF 靠拉伸翻转出 β 相，机理同源而工艺两途；
• 系数差两个数量级：石英约 2.3、PVDF 约 33、PZT 数百皮库每牛，量级谱决定分工；
• 动作小而快：百伏级电压只换来微米级伸长，大行程必须靠叠片或放大机构；
• 岗位看体质：刚性高精度归 PZT，贴身柔性感知归 PVDF，错配会放大彼此短板；
• 含铅与无铅：RoHS 压力下 KNN 等无铅体系承接消费级，关键器件仍在豁免清单内过渡。
