3.1 NiTi 的相变温度窗口

3.1 NiTi 的相变温度窗口

本节摘要：镍钛形状记忆合金的全部表演围绕四个特征温度展开——Mf、Ms、As、Af。本节讲清相变窗口的物理含义与热滞来源，解释成分偏差为何会让窗口整体漂移，并用一段通电加热演算把"升温回复需要多久"算到秒。

为什么温度是唯一的钥匙

NiTi 合金被广泛采用的理由，可以浓缩成一句岗位描述：用温度当钥匙，用相变当锁芯，用宏观形状变化当门扇。高温相奥氏体是刚硬的、排列规整的；低温相马氏体是柔软的、由可推拉的孪晶变体组成的。低温下折弯材料，实际是在变体之间搬运界面，晶体格架不伤分毫；温度回升越过门槛，热力学判据要求体系回到能量更低的奥氏体，被储存的形变像上了发条一样释放。理解了这把钥匙的构造，四个特征温度就不再是名词：Mf 是马氏体转变终了点，Ms 是马氏体转变开始点，As 是奥氏体回复开始点，Af 是奥氏体回复终了点，冷却与加热两套门槛不重合，中间隔出一段热滞。典型 NiTi 的热滞在二十到四十度之间，源头是相变需要驱过界面能与耗散的阻力。

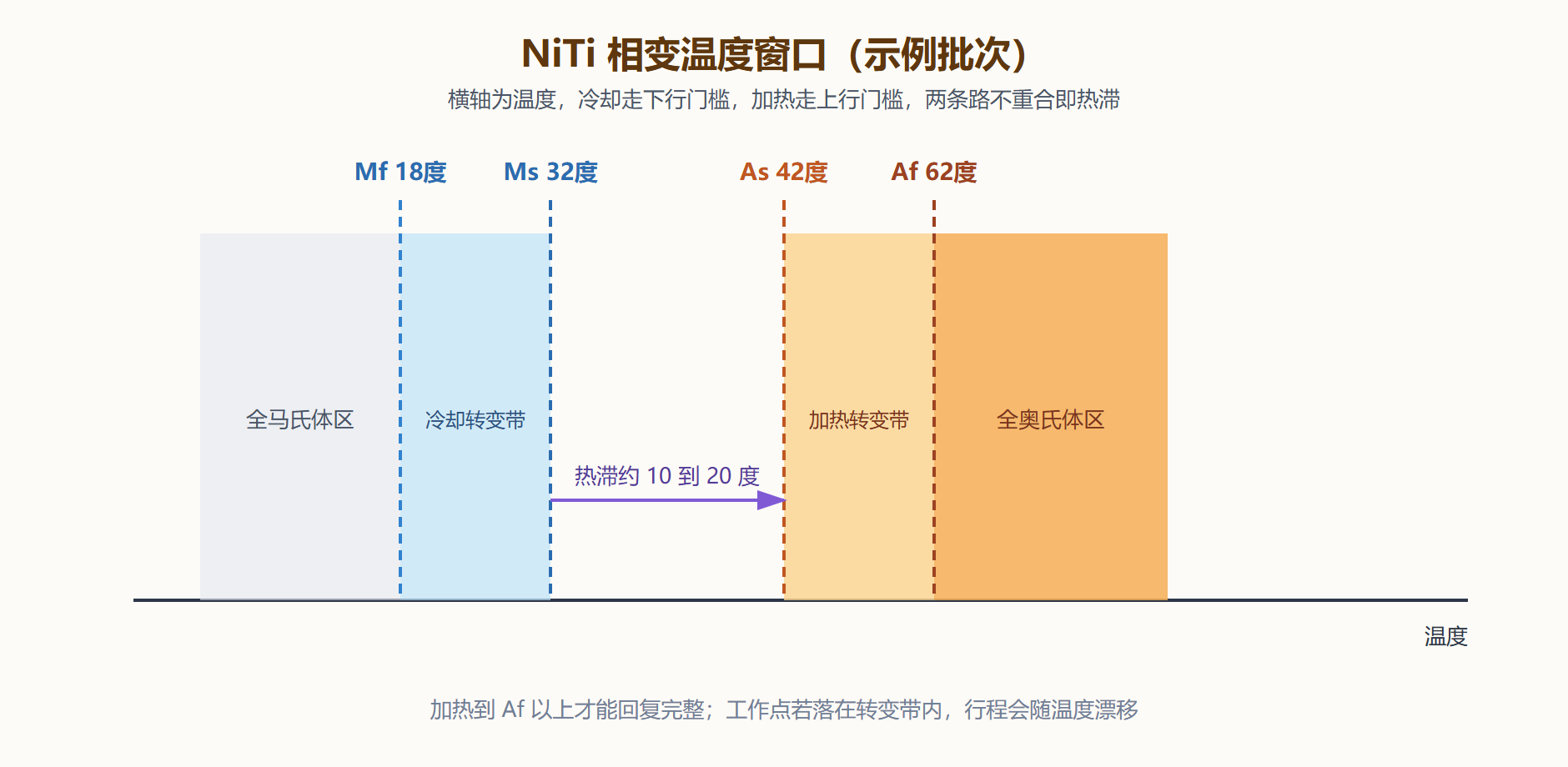

图 3-2：相变温度窗口与热滞

成分是最灵敏的旋钮

相变窗口不是出厂就锁死的常数，它对成分的敏感程度超出新人的直觉：镍与钛的原子比每偏移零点一个百分点，相变温度就能漂移十几度。工程含义立刻显现——同一炉批号的两卷丝材，可能分别工作在体温区间与沸水区间；医用支架要求 Af 恰好落在体温附近，工业温控阀要 Af 对准蒸汽工况，选材的本质是选成分与热处理制度。生产端用真空熔炼控成分、用时效热处理微调析出相来精修窗口，验收端用差示扫描量热测出四个特征温度，或更贴近服役状态的电阻-温度曲线扫描。第三条路还有个红利：电阻随相变进程显著变化，意味着镍钛丝可以边动作边自报行程，构成"自感知驱动器"——这是它相对液压与电机的独门优势，后续控制章会再次用到。

演算：通电加热到回复要几秒

岗位最常问的时间账可以用焦耳定律算出来。设想一段直径半毫米、长两百毫米的镍钛丝， Af 取六十二度，室温二十五度，目标是在一秒量级内把它热过门槛。需要的其实是三步：算丝的电阻，算热到门槛所需的能量，再算给定电流下的升温时间。

import math

d, L = 0.5e-3, 0.2          # 丝径0.5mm，长0.2m
rho_e = 1.0e-6              # 电阻率 约1e-6 欧米
A = math.pi * d**2 / 4
R = rho_e * L / A
print(f"电阻 R ≈ {R:.2f} 欧")                      # 约1.02 欧

rho_m, c = 6450.0, 0.35     # 密度 kg/m3，比热 J/(g·K) 折算见下
m = rho_m * A * L           # 千克
print(f"质量 m ≈ {m*1000:.3f} 克")                 # 约0.253 克

cp = 350.0                  # 比热取 350 J/(kg·K)
dT = 62.0 - 25.0
Q = m * cp * dT
print(f"升温所需热量 Q ≈ {Q:.2f} 焦")             # 约3.3 焦

for I in (1.5, 2.0, 2.5):
    P = I * I * R
    t = Q / P
    print(f"电流 {I}A：功率 {P:.2f}W，绝热升温时间约 {t:.2f} 秒")

# 相变潜热按热量的四成追加，散热再打对折：
t_real = (Q * 1.4 / (2.0**2 * R)) * 2
print(f"计入潜热与散热的实际加热时间约 {t_real:.2f} 秒")
​

答案落在秒级：两安电流下，绝热估算不到一秒，计入相变潜热与环境散热后约一至两秒。而真正的瓶颈往往在另一头——断电后的冷却只能靠自然对流，动辄十秒起步，所以形状记忆执行器的动作频率通常是零点一赫兹量级，强迫风冷或水冷能把频率推高，代价是系统复杂度。设计文档里那句"响应速度受传热限制"，指的就是这条不对称规律：加热可控，冷却听天。

易错点：工作点别骑在门槛上

新手最常见的错误，是让工作温度落在转变带中间。 Af 六十二度的丝材，用在六十度的环境里自以为"接近可用"，实际是把它架在了半程：环境每漂移两三度，行程就跟着大幅进出，迟滞叠加温漂，输出完全不可预测。正确做法是留足余量——加热型应用让驱动温度明显高于 Af 至少二十度，环境温度低于 Ms 至少十度，把材料稳稳地放在两个平台区之间切换。另一个易错点是忽略应力对相变温度的拉动：外加拉应力会让相变温度整体上移，约束越紧、门槛越高，这意味着装配预紧力会偷偷改写你验收时的窗口，标定必须在装配状态下重做。

一个经典岗位：油路管接头的五十万次起飞

形状记忆合金最早扬名的工程岗位值得完整讲一遍。战斗机液压与燃油管路曾经是事故高发区：管接头在振动与热循环里反复松漏。形状记忆管接头的解法巧妙地借用"约束恢复"——把镍钛接头内径先加工到比管子外径小百分之四左右，低温下强行扩径套上管子，随后升温，相变让接头拼命往回缩，被管子挡住后输出的正是巨大的径向约束恢复应力，接头以近乎冷焊的紧度咬死管路。这个岗位把材料的三大天赋全用上：恢复应力大、径向受力均匀、现场装配只需保温加热，不需要巨型拧紧工具。它同样把门槛演示得清楚——相变窗口必须按机库与飞行包线的温度带定制，扩径装配的工艺纪律写进手册，回收复用还要重新核算窗口漂移。一个"垫圈级"的岗位，护住了整条油路，这正是小材料大岗位的范例。

常见问题

问：镍钛器件能靠环境温度自动工作吗？ 答：能，这正是它的优雅之处——温控百叶窗、恒温阀、自扩张支架都是零电路方案。但环境触发意味着温度就是唯一输入，无法远程指令，且环境温度必须可靠地越过 Af，否则动作停在半程。

问：为什么我的丝材动作几次后行程变短？ 答：先查预应变是否超过该批次的稳定应变量级，再查夹持是否打滑、导线接触电阻是否变化。行程衰减的头号来源是应变给得太满，把材料工作在寿命曲线的陡坡上。

问：相变温度能用电阻法验收吗？ 答：可以且推荐。电阻随相变进程有特征拐点，扫一遍温度就得到四个特征温度的工程读数，比差示扫描量热更贴近装配与通电的真实工况，适合做逐件快检。

本节要点回顾

• 四个特征温度：Mf、Ms、As、Af 划定相变窗口，加热回复要越过 Af，冷却转变起于 Ms；
• 热滞二十到四十度：冷却与加热门槛不重合，是控制精度的主要天敌；
• 成分即旋钮：镍钛原子比偏移零点一个百分点，窗口漂移十几度，选材即选成分与热处理；
• 秒级加热、十秒级冷却：焦耳加热可控，冷却受传热限制，动作频率因此受限；
• 电阻自感知：相变伴生电阻变化，让丝材能边动边报行程；
• 工作点离开转变带：驱动温度高出 Af 二十度以上，环境温度低于 Ms 十度以上，且装配后重新标定。
