本节摘要：流变组两位选手在毫秒级内完成液固切换。本节拆开颗粒成链的机理，用宾汉模型写出它们的本构，把磁流变阻尼器的力算到千牛级，并解释磁流变为何在工程竞速中胜出——屈服应力高一个数量级、场源电压低三个数量级。

颠簸路面上的半秒决策

场景代入最有说服力。一辆轿车以高速碾过一段坑洼，悬架要在半秒内决定变硬还是变软：太软，车轮跳起轮胎离地，操控丧失；太硬，冲击原封不动传进车厢。机械可调阻尼器靠旋转阀门改变油液流道，动作要几十毫秒，而且机械件会磨；磁流变悬架的答案把问题彻底简化——阻尼器活塞里的油液换成磁流变液，线圈一通电，液体内部瞬间长出链条般的微结构，稠度骤增，阻尼力上台阶；断电，链条散开，恢复流动。整个切换在十毫秒之内完成，没有阀门、没有移动的机械件，唯一的动作部件是油液自己。这就是流变组的看家本领：把"变硬"做成一个电学指令。

机理：颗粒成链，液体变稠

两类流变液的微观剧本几乎一样，只是导演不同。电流变液把微米级介电颗粒分散在硅油里，外加千伏级电场让颗粒极化，极化力把它们拉成沿电场方向的链；磁流变液用微米级羰基铁粉，外加磁场把颗粒磁化成微型磁铁，首尾相接排成磁链。链状结构横在流动方向上，流体要流动就得先扯断这些链，宏观表现就是"屈服"——应力低于屈服应力时液体近乎不流，高于屈服应力才流动起来，且多出一份额外的流动阻力。两类液体的成色差距就出在这里：磁化力比极化力大得多，磁流变液的屈服应力做到五十到一百千帕，电流变液只有几千帕；供场设备同样悬殊——磁场用十二伏线圈就够，电场却要数千伏高压源。工程竞速的结果可想而知：量产的磁流变器件铺满了汽车悬架、建筑减震与医疗器械，电流变液囿于高压安全与应力偏低，停留在特定利基。

宾汉模型把这套行为写成一行方程：剪切应力等于屈服应力加黏度乘以剪切速率。前一项是颗粒链的贡献，随场强可调；后一项是载液的底色，基本固定。磁流变器件的可调范围，就由屈服应力从零到饱和值的滑动区间决定。

演算：把阻尼器算到千牛

拿一只简化的磁流变阻尼器算账：活塞直径四十毫米，活塞上环形流道的有效长度三十毫米，流道间隙一毫米，磁流变液零场黏度零点一帕秒，屈服应力在断电与饱和两个状态之间取值。要算的是零场与满场两种状态下，活塞以每秒零点三米运动时的阻尼力。

import math

d_p, L_gap, h = 0.04, 0.03, 1e-3     # 活塞径、流道长、间隙
A_p = math.pi * d_p**2 / 4
print(f"活塞面积 ≈ {A_p*1e4:.1f} 平方厘米")          # 12.6 cm2

v = 0.3                              # 活塞速度 m/s
shear_rate = v / h                   # 间隙内剪切速率
eta0 = 0.1                           # 零场黏度 Pa·s
tau_visc = eta0 * shear_rate
print(f"剪切速率 {shear_rate:.0f} 1/s，黏性应力 {tau_visc:.0f} Pa")  # 300 1/s, 30 Pa

# 宾汉流动的屈服压力降 近似 2·τy·L/h：
for tau_y in (0.0, 50000.0):
    dp_yield = 2 * tau_y * L_gap / h
    dp_visc  = 12 * eta0 * v * L_gap / (h**2 * d_p)   # 量级估算
    F = (dp_yield + dp_visc) * A_p
    print(f"τy={tau_y/1000:5.0f} kPa：压力降 {dp_yield/1e6:5.2f} MPa，阻尼力 ≈ {F:7.0f} N")
​

结果说话：断电时阻尼力不过几十牛——液体几乎自由流动；线圈通到饱和磁场，阻尼力跳到三千牛以上，而且黏性项只有三十帕、在五万帕的屈服应力面前可以忽略——这意味着阻尼力几乎是"数字式"的开关特性，力的大小由电流指令线性地决定，与活塞速度关系不大。半主动控制的工程师最爱这一点：给一个电流，就得到一个可预期的力，悬架的半秒决策由此变成一段查表程序。

一座楼用的阻尼器与一段功耗的账

汽车悬架把磁流变阻尼器做到几百牛量级，土木工程把它放大一千倍：大型建筑与桥梁用的磁流变阻尼器行程半米、出力几十万牛，地震来时由控制器按结构响应实时调档，把输入能量经由磁流变液的屈服耗散吞掉。与被动阻尼器相比，它能让同一台设备在中小地震时"软"得像舒适悬架、大地震时"硬"得像抗冲击保险杠；与主动作动系统相比，它只耗散不注入能量，断电即退化为被动阻尼器，天然没有失控风险——半主动路线的安全哲学在地震工程里格外吃香。

功耗账同样要会算。磁流变阻尼器的线圈在维持磁场时持续耗电，一台土木级器件的维持功率在几十瓦到千瓦级，听起来不小，但换算成"每吸收一焦耳振动能量付出的电费"就极其划算——它耗散的能量与耗的电之间是千倍以上的杠杆。汽车悬架那边更省：连续电流只有几瓦，而且控制策略可以让线圈只在需要改变档位的瞬间通电，配合续流二极管与电流环，整车功耗控制在十几瓦以内。会算这笔账，才能在评审会上回答"断电怎么办、耗电多少、值不值"这三连问。

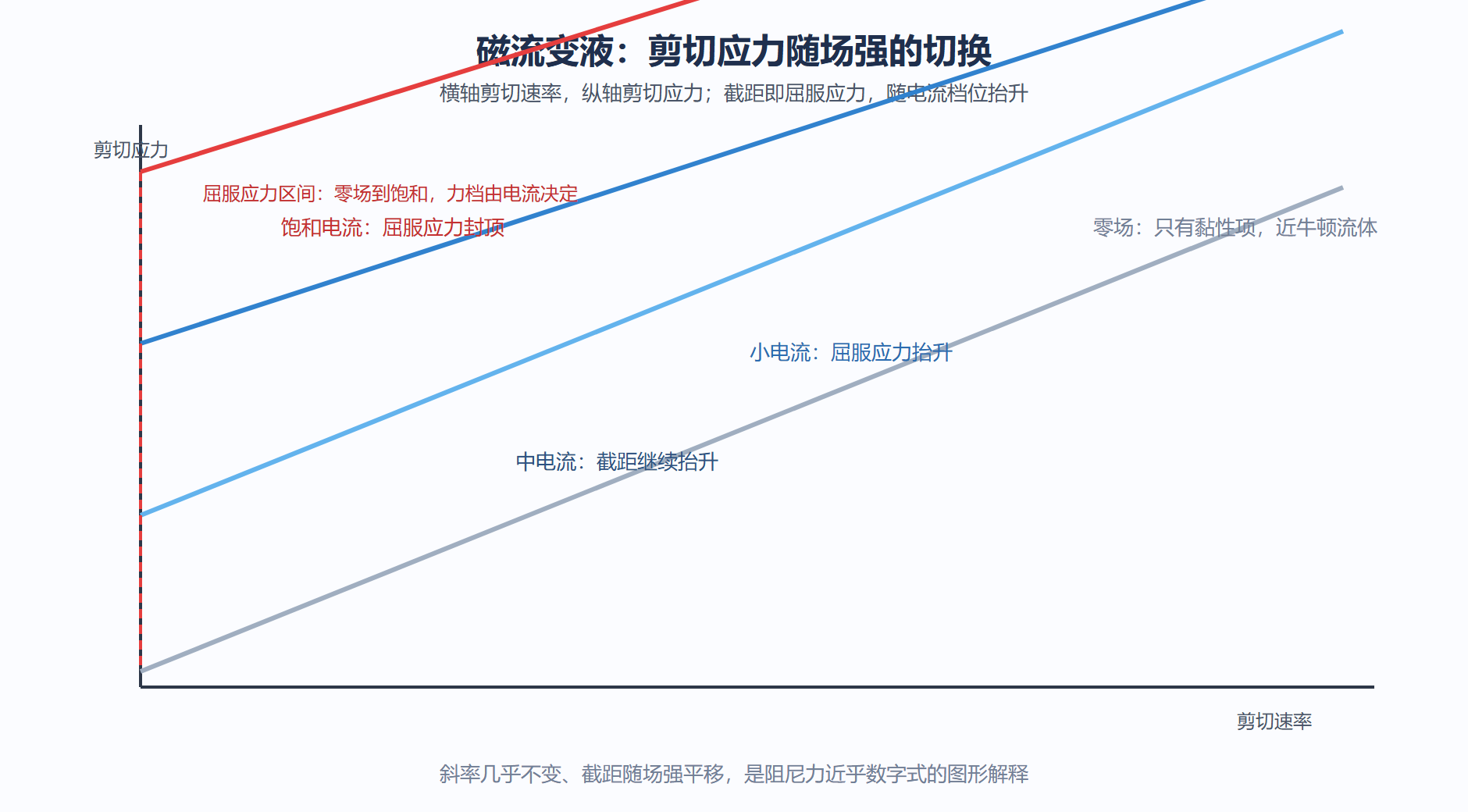

图 4-2：宾汉流体的屈服应力切换

选型对比与三条短板

短板也要记账。其一是颗粒沉降：羰基铁粉密度约为载液的七倍，静置日久颗粒下沉，器件下端饱和、上端失活，对策是触变增稠剂、纳米级复合颗粒与定期激励的复合方案。其二是场源随行：屈服应力只在磁场存在的区域存在，磁路设计决定了器件形状，磁芯饱和限制了力的上限，这是它无法像压电那样做成贴片的原因。其三是磨损与密封：铁粉是磨料，长期循环会磨损流道与密封件，寿命试验必须按真实工况跑磨耗。至于建筑里的用法——高层建筑与桥梁上，大行程磁流变阻尼器消耗地震输入的能量，属于半主动控制的主力设备，同一套宾汉账本只是把活塞换成了大号的。

本节要点回顾

• 成链即变稠：颗粒在电场或磁场下排链，流动阻力骤增，切换毫秒级；
• 宾汉一行写尽：应力等于可调屈服项加固定黏性项，器件可调范围由屈服项决定；
• 磁胜电三个数量级：屈服应力高一个数量级、场源电压低三个数量级，量产岗位尽归磁流变；
• 阻尼力近乎数字式：黏性项可忽略时，力由电流决定、与速度弱相关，控制因此简单；
• 沉降是头号天敌：密度差导致颗粒沉降，配方与定期激励双管齐下；
• 场源限制形态：磁路决定器件形状，流变液做不成贴片，只做得到"灌进腔体"。
