本节摘要：结构健康监测 SHM 给结构装上神经系统。本节给出测点布局的三条原则，讲透光纤光栅从波长漂移到应变的换算与温度补偿，用兰姆波时差几何把损伤定位算出来，并搭出从传感到诊断决策的四层系统架构。

测点不是越多越好

编队面试从感知层开工，第一个决策就是测点布局。直觉方案是"密一点总没错"，实际恰恰相反：测点的价值不取决于数量，取决于它坐在哪。布局有三条原则。原则一，避开模态节点：结构振动时，模态节点处的位移与应变几乎恒为零，传感器装在那里只会上报噪声，白占通道与带宽——布点前先做模态分析，把测点钉在振型幅度大的腹地。原则二，蹲守损伤敏感区：连接件孔边、焊缝、变截面过渡区是应力集中的常驻地址，裂纹爱从那里起萌，测点贴着它们才能在早期捕捉信号。原则三，留冗余与自检：航空航天惯例是关键测点配双份，配套在线自检——读取时叠加一个已知激励比对响应，传感器漂移或断线当场暴露。三条原则背后是同一笔账：通道与带宽是稀缺资源，浪费在无效席位上，等于让系统的感知覆盖率打折。

光纤光栅：干线方案的第一人选

大型结构的感知干线，如今几乎默认光纤布拉格光栅 FBG。它的构造简单得出人意料：一段光纤的纤芯折射率被紫外线刻出周期性条纹，特定波长被反射回来，满足布拉格条件——反射波长等于有效折射率乘以光栅周期的两倍。温度或应变改变光栅周期与折射率，反射波长随之漂移，测出漂移量就反推出温度与应变。它的编队优势一目了然：一根光纤上可以串几十个光栅，各自编码在不同波段，一线多测点省掉成捆的导线；光纤本体是介质，不导电、抗电磁干扰、耐腐蚀，埋进复合材料内部或贴在钢结构表面都不喧宾夺主；长期零漂小，适合以年为单位的值守。

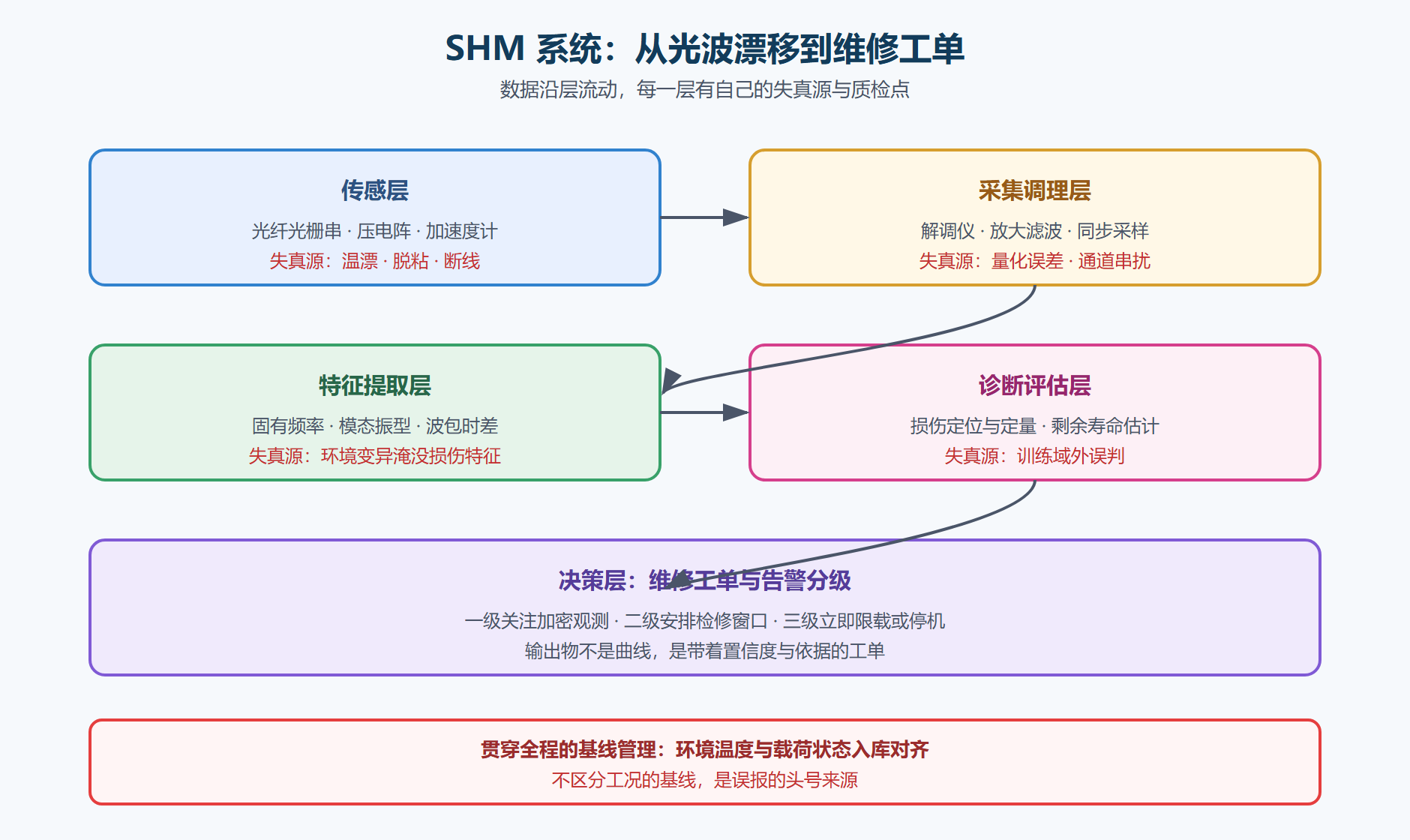

图 5-2：结构健康监测系统分层架构

演算：波长漂移换应变，时差定位损伤

感知层的两笔核心账都在代码里。第一笔是光栅换算：应变引起的波长漂移与光栅中心波长成正比，比例系数是有效光弹系数的补数，典型取零点七八；一千五百五十纳米的光栅，一个微应变对应约一点二皮米的漂移——皮米级谱线测量正是解调仪的技术门槛所在。第二笔是主动监测的时差定位：在板上激发兰姆波，损伤像暗礁一样散射波包，两个接收器记录波包到达时间差，乘以波速得到损伤到两只接收器的距离差——平面上的等距离差轨迹是双曲线，两条双曲线的交点就是损伤地址。

# 笔一：FBG 波长漂移 → 应变（并讨论温度交叉敏感）
lamB, pe = 1550.0, 0.22     # 中心波长 nm，光弹系数
sens = lamB * (1 - pe)      # nm/应变 → 1.2 pm/微应变
print(f"应变灵敏度 ≈ {sens*1e-3:.2f} pm/微应变")

dL_pm = 60.0                # 解调仪测得漂移 60 pm
eps = dL_pm / (sens) * 1e6
print(f"对应应变 ≈ {eps:.0f} 微应变")       # 约50 微应变

kt = 10.0                   # 温度灵敏度约 10 pm/摄氏度
print(f"温度漂移 5 度 ≈ {5*kt:.0f} pm，"
      f"相当于 {5*kt/(sens*1e-3):.0f} 微应变 —— 必须补偿！")

# 笔二：兰姆波时差定位（两点距离差）
c_wave, dt = 5000.0, 20e-6  # 波速 m/s，时差 s
d_diff = c_wave * dt
print(f"时差 20 微秒 → 距离差 = {d_diff*1000:.0f} mm")
# 传感器 A 在 0 mm，B 在 600 mm：损伤在距 A 比 距 B 近/远 100mm 的双曲线上
​

第二笔账的输出还提示了交叉敏感的分量：五度的温度变化在波长上引起的漂移，相当于四百多个微应变——比绝大多数真实应变信号大一个数量级。工程对策是双光栅温度补偿：一枚裸光栅只感温、一枚粘贴光栅测应变加温度，两者相减把温度项消掉。不补这一笔的监测系统，夏天报的"应变"多半是温度的影子。

易错点：数据海量，真相稀薄

SHM 项目的失分点很少在传感器，多在数据链的下游。第一类是环境变异误判：结构固有频率随温度昼夜漂移的幅度，可能与早期损伤引起的频率变化同量级，不做工况分组的基线管理，系统整年误报。第二类是把监测当维修：诊断层给出的损伤概率与置信度，最终要翻译成维修工单的分级动作，只搭数据平台不定义处置流程的 SHM，等于装了神经却没接大脑。第三类是传感系统自身的健康失管：传感器会漂移、线缆会老化、解调仪会停摆，感知层同样需要健康监测——自检激励、冗余切换、数据质标是标配。一句话收束：监测系统的可信度，由它最弱的那一层决定，而不是由最贵的那只传感器决定。

主动巡诊：压电阵列的第二种用法

光纤光栅是被动听诊——结构自己动，传感器记录。压电阵列还能主动巡诊：一片压电作动器发出应力波，同阵的其他压电片收波，波在健康区域传播规律稳定，遇到裂纹、脱粘、孔边损伤就发生散射与波包畸变，收发对比之下损伤无所遁形。进一步用阻抗法：把压电片贴在构件上扫频测机械阻抗，结构刚度一变，阻抗谱峰随之移动，局部损伤在数百千赫的高频段尤其敏感。主动方式的代价是要能量与时间——逐对激励扫描一圈需要秒到分钟级，适合定期巡诊而不是全时听诊。工程上两种用法并存：被动网络全天候值守捕捉事件，主动扫描按周期或按事件触发复查定位。这也解释了健康监测岗位为什么偏爱压电片——同一片材料，既当全时听诊器又当巡诊医生，编队成本因此省下整套冗余。

常见问题

问：监测系统数据丢一段怎么办？ 答：丢数据不等于丢结论——特征层比原始波形轻几个数量级，优先回传特征、按需回传波形；断链期间用代理指标（温度、载荷）标注数据可信区间，补链后做状态重建。协议里写清降级顺序，胜过现场抓瞎。

问：小损伤为什么测不到？ 答：物理边界所致——损伤引起的频率变化与损伤体积占比同阶，百分之几以内的局部损伤淹没在环境变异里。对策是把"测不到"写进检测能力声明：系统能保证的最小可检损伤尺寸与置信度，是健康监测产品的核心参数，不是缺陷。

本节要点回顾

• 布点三原则：避开模态节点、蹲守损伤敏感区、留冗余与自检，覆盖率优先于数量；
• FBG 是干线：一线多点、抗电磁、可埋入，漂移灵敏度约一点二皮米每微应变；
• 温度必补：五度温漂折合数百微应变，双光栅相减是标准补偿；
• 时差定位：波速乘时差得距离差，双曲线交点定址，各向异性板要分区标定波速；
• 四层架构一贯通：传感、调理、特征、诊断各层有各层的失真源，基线管理决定误报率；
• 输出是工单：告警分级对应处置动作，监测不接维修流程就是摆设。
