5.2 等离子体、高能束与强磁场

5.2 等离子体、高能束与强磁场

本节摘要：飞秒激光只是能量场边界的一个断面。本节把另外三种主力能量场请上台——等离子体、高能束流与强磁场，给每一种画出"能量密度—作用方式—典型工艺—拿手好戏"的画像，并用两个演算（电子束穿透深度、磁压强）示范怎么把"强"量化成工程数字。读完你应当能给任何一种能量场工艺找到它在地图上的座位。

所谓极端能量场，强在时空局域

给能量场分级的标尺不是功率绝对值，而是把能量压缩到多小的空间、多短的时间。传统热加工靠热传导慢慢渗，能量在毫米、秒的量级上摊开；极端能量场则把能量在微秒乃至纳秒内注入微米尺度区域，形成每米上亿开尔文的温度梯度，逼材料走非平衡路径。按载能介质分三大家：等离子体——电离气体形成的"第四态"，局部温度上万开尔文，既是热源又是反应源；高能束流——电子束、离子束与激光，能量密度从每平方厘米一亿瓦直到一万亿瓦，靠粒子的库仑作用或光子场逐层沉积能量；强磁场——本身不发热，却能用洛伦兹力隔空施力，或用磁各向异性能引导晶粒排队。

三种场的"性格"差异极大，选型时先问三个问题：能量作用深度由什么决定？对材料导电性有无要求？给工件带来的副作用是热、力还是辐照？

等离子体喷涂：一亿度的雨点砸出涂层

大气等离子喷涂是等离子体能量场最铺开的工艺：弧电流三百到六百安把氩氢混合气电离成上万开尔文的射流，粉末 feed 进射流，表面熔融、被加速到每秒几百米，撞击工件后摊成薄片并急速凝固——冷却速率可达每秒百万开尔文，一层层鳞片叠出热障涂层与耐磨层。工程上调准三个数：弧电流定温度，气体配比定焓值与氧化性，喷距八十到一百二十毫米定粒子落点状态；超声速等离子喷涂用拉瓦尔喷嘴把粒子再提速，致密度与结合强度同步上一档。它证明了一件事：极端不在温度本身，而在"熔融态粒子以高速撞上冷基体"这个瞬态耦合——每个粒子都是一次微米尺度的急冷急热实验。

高能束：穿透深度是它的身份证

电子束与离子束的工艺能力，几乎全部写在"穿透深度"这一参数里。电子进入固体后通过与原子核及电子云的库仑作用逐步卸能，经验规律是深度正比于能量的约一点六到一点七次幂。照 Kanaya-Okayama 公式算两算：

# 电子束穿透深度演算（Kanaya-Okayama）
# R(微米) = 0.0276 x A x E^1.67 / (Z^0.889 x rho)，E 单位千电子伏
def range_um(E, A, Z, rho):
    return 0.0276 * A * E ** 1.67 / (Z ** 0.889 * rho)

Al, Fe = (27.0, 13, 2.7), (56.0, 26, 7.87)   # (摩尔质量, 原子序, 密度)
for name, (A, Z, rho) in [("铝", Al), ("铁", Fe)]:
    r10, r30 = range_um(10, A, Z, rho), range_um(30, A, Z, rho)
    print(f"{name}：10 千电子伏射程 {r10:.2f} 微米，30 千电子伏 {r30:.2f} 微米，比值 {r30/r10:.1f}")
# 输出：
# 铝：10 千电子伏射程 1.32 微米，30 千电子伏 8.27 微米，比值 6.3
# 铁：10 千电子伏射程 0.51 微米，30 千电子伏 3.18 微米，比值 6.3
​

能量翻三倍、深度翻六倍多——幂律的杠杆比线性猛得多。这解释了电子束焊接的看家本领：上百千电子伏的束流在钢里打出毫米级的作用深度，深而窄的钥匙孔一次焊穿厚板，且真空环境下熔池纯净得没有气孔；反过来，聚焦离子束用三十千电子伏的镓离子只及表面几十纳米，恰好用来做纳米级剖切与注入。同一家族，靠能量选深度，靠深度分工种——这是高能束选型的第一原则。

强磁场：不发热的雕塑家

磁场玩的是另外两种把戏。其一是隔空施力：变化磁场在导体里感生涡流，涡流在磁场中受洛伦兹力，磁脉冲成形借此把铝板加速到每秒百米——全程无模具接触、无划伤。力有多大？磁压强公式给了准数：

# 磁压强演算：p = B^2 / (2 x mu0)
mu0 = 4e-7 * math.pi
for B in [1.0, 10.0, 30.0, 50.0]:
    p = B ** 2 / (2 * mu0)
    print(f"磁感应强度 {B:.0f} 特：磁压 {p/1e6:.0f} 兆帕（{p/1e9:.2f} 吉帕）")
# 输出：
# 磁感应强度 1 特：磁压 0 兆帕（0.00 吉帕）
# 磁感应强度 10 特：磁压 40 兆帕（0.04 吉帕）
# 磁感应强度 30 特：磁压 358 兆帕（0.36 吉帕）
# 磁感应强度 50 特：磁压 995 兆帕（0.99 吉帕）
​

平方律一目了然：五十特的脉冲磁场贴上铝板，等于一个吉帕的"空气锤"，接近爆炸成型的压力却静悄悄无接触。其二是排队术：结晶时加五到二十特稳态磁场，洛伦兹力阻尼熔体对流、压住偏析，磁各向异性能还诱导晶粒沿磁场方向择优生长——镍基单晶高温合金的蠕变性能因此再上一档。磁场是三种能量场里唯一"使劲却不升温"的，凡热敏感件，先看它。

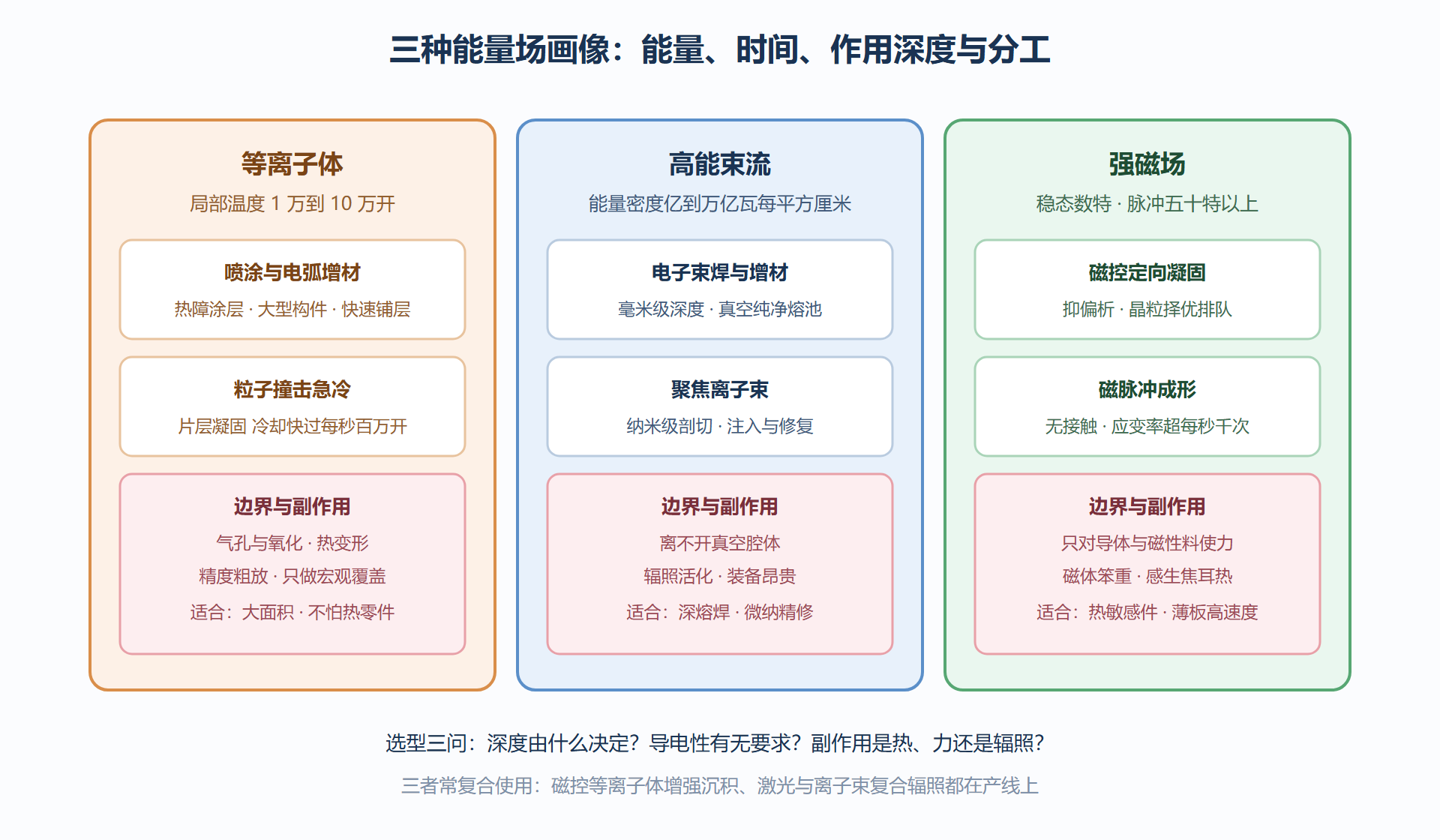

图 5-2：三种能量场的能力版图

组合拳：复合能量场的加减法

单一能量场各有短板，产线上越来越常见的解法是复合。等离子体与磁场复合：强磁场约束等离子体弧柱，弧柱更挺、斑点半径更小，喷涂的沉积精度与电弧增材的成形质量同时受益——磁控等离子体增强沉积已是薄膜装备的成熟配置。激光与离子束复合：激光负责高效去除、离子束负责精修与抛光，同一台设备里粗加工与精加工共用一个工作台，免去了二次装夹的定位误差（回顾第 3 章：装夹重复性在不确定度账本里从来不是小项）。超声与切削复合：超声振动叠加在刀尖上，切屑断续形成、切削力周期性归零，硬料加工的切削力均值与刀具磨损双双下降，这正是 4.2 节啃法清单里超声辅助一行的物理来源。

复合的另一面是耦合建模的复杂度：两个场叠加，响应不再是各自响应的和——磁控等离子体的约束效果、激光辅助切削的温度软化与振动去除互相缠绕，经验参数表几乎失效，仿真与实验的接力（第 7 章的作业法）在这里从加分项变成必需品。给工程决策者的忠告朴素而有效：复合场能解决单一场解决不了的问题，但每多一场，参数空间多一个维度、调试成本多一个量级——先确认单一场真的到了头，再考虑叠加。

收束本节：5.1 教了"怎么快"，本节画了"谁在快"。版图之外还有合纵连横的叠加场，把"单一能量场"推向"叠加能量场"——多一场叠加，多一维调控自由度，也多一份耦合建模的复杂度。而这正是 5.3 节要换上的那副眼镜：当能量注入快过材料弛豫，所有场都进非平衡通道，教科书上的准静态公式开始集体失效。
