本节摘要：方法论的顶层。本节讲清数字孪生区别于普通仿真的标志——虚实持续对齐，用标量卡尔曼滤波把"对齐"演算成看得见的收敛；再给人工智能在制造里的三个落脚点（物理信息网络、贝叶斯优化、强化学习）配上可以跑的小演算，最后拆一个把反射镜形变从八点七纳米压到零点一二纳米的完整案例。承接 7.1 的闭环骨架，本册在此收口。

「Digital Twin」不是一张好看的 3D 预览

把孪生理解成"设备的虚拟模型"，是这词被用坏的方式。普通仿真跑一次算一次，模型与现实之间的偏差没人管；数字孪生的定义性特征是虚实持续对齐——传感器数据不断流进模型，模型参数被实时校准，模型输出又反过来驱动控制与预测，物理体与虚拟体同步演化。7.1 节的四元闭环里，分析与决策用的那套"模型"若只标定一次就吃老本，它只是图纸；让它跟着设备一起变老、变脏、变准，它才成孪生。

工程构型是三层。物理感知层：传感网络加边缘节点，负责把现实变成数据——极端环境下选传感器要同时算鲁棒、精度、嵌入三本账，热辐射干扰、真空信号衰减、微振动的信噪比都得迁就。虚拟模型层：跨尺度模型体系，宏观有限元管结构与热漂移，介观相场与离散元管组织演化，微观分子动力学与第一性原理管原子机制，层与层之间靠耦合接口互相喂数据。数据闭环层：虚实之间的对齐与决策——状态估计、参数校准、预测推演。三层里最容易被低估的是第三层，先拿最小的对齐器开刀：

# 标量卡尔曼滤波：给孪生模型对齐主轴热漂移
# 预测：方差加过程噪声；更新：增益 = 先验方差 / (先验方差 + 观测方差)
Q, R = 1e-16, 2.5e-15        # 过程噪声（10 纳米级）、观测噪声（50 纳米级）
x_est, P = 0.0, 1e-14        # 状态估计与估计方差初值
readings = [250, 510, 760, 980, 1210]   # 位移传感器逐拍读数（纳米）
print("拍  观测(纳米)  估计(纳米)  增益   估计不确定度(纳米)")
for i, z in enumerate(readings, 1):
    P += Q                    # 预测步：不确定性随时间长大
    K = P / (P + R)           # 更新步：算该信新数据几分
    x_est += K * (z - x_est)
    P *= (1 - K)
    print(f"{i}   {z:6d}      {x_est:7.0f}     {K:.2f}    {(P**0.5)*1e9:.0f}")
# 输出：
# 拍  观测(纳米)  估计(纳米)  增益   估计不确定度(纳米)
# 1      250         200     0.80    45
# 2      510         342     0.46    34
# 3      760         481     0.33    29
# 4      980         616     0.27    26
# 5     1210         757     0.24    24
​

五行演算把"对齐"祛了魅：增益从零点八滑向零点二四，意味着最初几乎全信传感器，随后模型与观测按各自噪声水平分账；估计不确定度同步收敛。扩展卡尔曼、粒子滤波都是这套"预测-加权-更新"骨架在高维、非线性世界的变体——孪生的可信度不是口号，是每一拍都在收敛的方差。

人工智能的三处落脚点

人工智能在制造里不是一锅汤，按数据与机理的贫富分三处落脚。数据稀缺、单次试验昂贵——上贝叶斯优化：用代理模型拟合已试过的参数-质量关系，采集函数决定下一枪打哪，每一步都选"期望最好或最该补测"的点，把昂贵试验的数量压到最低。一个用核加权代理与置信上界采集的迷你演算：

# 贝叶斯优化骨架：找最优激光功率（归一化 0 到 1，真实峰值在 0.62）
def truth(x):
    return -(x - 0.62) ** 2 * 8 + 0.8
obs = [(0.15, truth(0.15)), (0.85, truth(0.85))]   # 只许两次初始试错
L = 0.15                                            # 核带宽
kern = lambda a, b: math.exp(-((a - b) ** 2) / (2 * L * L))
for rnd in range(1, 4):
    best = None
    for i in range(21):
        x = i / 20
        wsum = sum(kern(x, ox) for ox, _ in obs)
        mu = sum(kern(x, ox) * oy for ox, oy in obs) / max(wsum, 1e-9)
        var = sum(kern(x, ox) * (oy - mu) ** 2 for ox, oy in obs) / max(wsum, 1e-9)
        sigma = max(0.15 - var, 0.002) ** 0.5       # 未解释的不确定性
        ucb = mu + 2 * sigma                         # 置信上界：乐观行事
        if best is None or ucb > best[0]:
            best = (ucb, x, mu, sigma)
    obs.append((best[1], truth(best[1])))
    print(f"轮 {rnd}：试 x={best[1]:.2f}，代理预测 {best[2]:.2f}，不确定度 {best[3]:.2f}，真实 {truth(best[1]):.2f}")
# 输出：
# 轮 1：试 x=1.00，代理预测 0.38，不确定度 0.39，真实 -0.36
# 轮 2：试 x=0.65，代理预测 0.27，不确定度 0.27，真实 0.79
# 轮 3：试 x=0.60，代理预测 0.67，不确定度 0.27，真实 0.80
# 真实最优 x=0.62，y=0.80
​

轮一它被不确定性引去探测边界还吃了亏——这正是乐观策略的学费；轮二起代理模型成形，三枪之后已经贴住真实最优。机理已知、数据有限——物理信息神经网络：把守恒方程残差写进损失函数，网络在拟合数据的同时不许违反物理，外推因此稳得多。交互频繁、试错可仿真——强化学习：先在孪生里练，再上真机微调，著名的激光粉末床参数寻优合作项目走的正是这条路。三处的共同纪律：物理给骨架，数据给血肉，缺哪个补哪个，不指望一个黑箱包打天下。

一个案例拆到底：亚纳米的形变管理

把三节方法串起来的活例子，是极紫外光刻反射镜的形变治理。指标苛刻到超现实：面形误差均方根不得超过零点一五纳米——重力、温度梯度、支撑应力任何一个都会超标。传统做法装机时静态补偿一次，漂了就请工程师上门；孪生方案则布置分布式光纤应变传感（空间分辨率毫米级），建真空辐射换热的精密热网络模型，再用伴随法把"每个支撑该使多大力"的灵敏度解析算出。系统每五分钟更新一次三维形变场，主动支撑立即校正，重力诱发的形变从八点七纳米压到零点一二纳米——逼近理论极限。数一数本章的词汇在这案例里的出场顺序：传感（7.1 感知层）、模型（本节虚拟层）、对齐（卡尔曼一族）、决策（伴随法灵敏度）、执行（主动支撑）——边界作业法的全部构件，一个不缺。

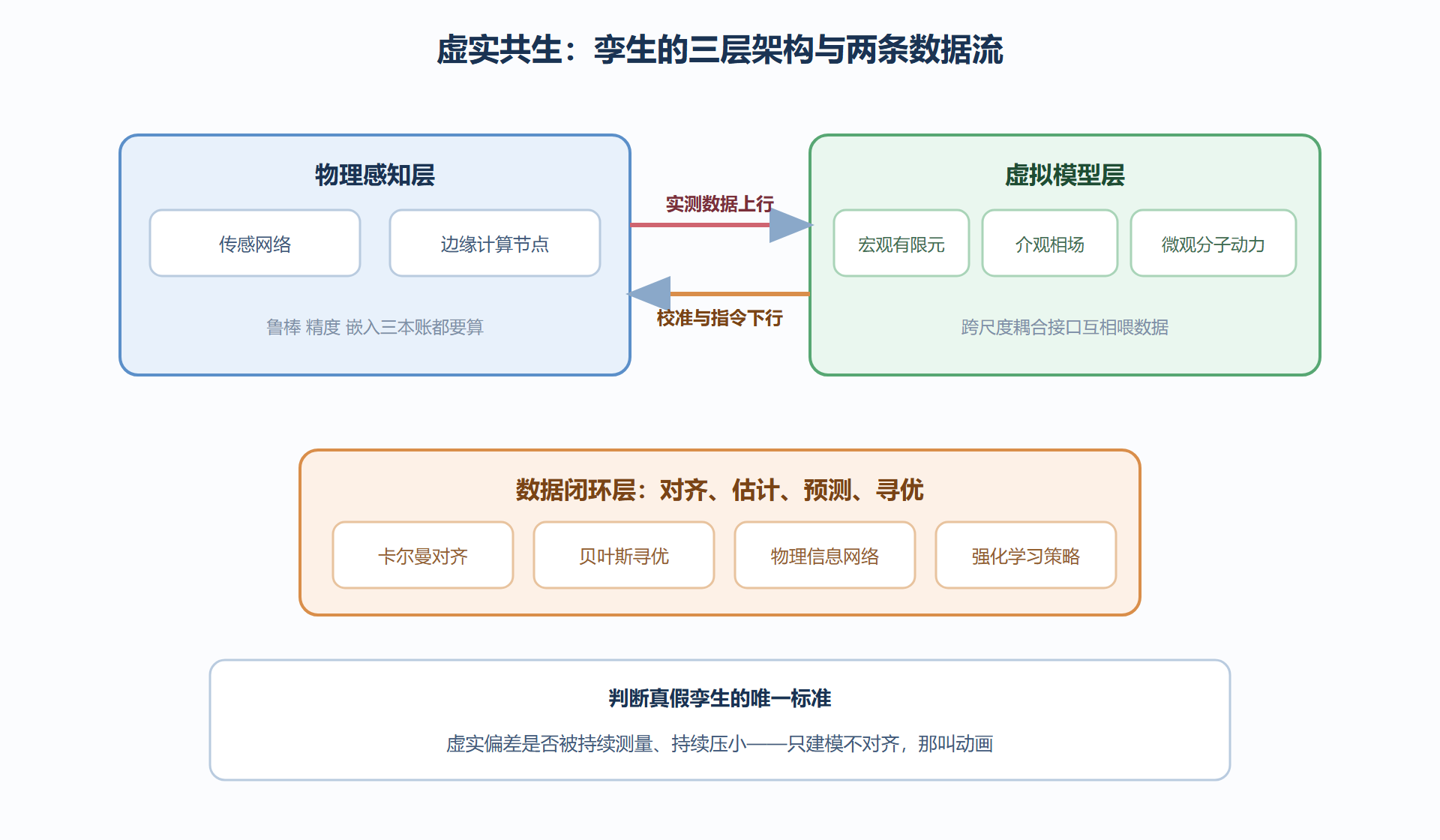

图 7-2：数字孪生的三层架构与双向闭环

全册至此收拢：五条边界——尺度、精度、材料、能量场、环境——是这本勘探日志的五张地图，监测、闭环、孪生与学习是同一套行军装备。边界不会停在印刷的这一天，但只要这套"量化它、逼近它、换规则后重新出发"的方法在手，每一次边界外移，你都认得出它的脚印。
