6.1 真空、低温与辐照：装备的环境边界

6.1 真空、低温与辐照：装备的环境边界

本节摘要：极端制造装备的公共底座是人为控制的极端环境。本节从"真空不是空"讲起，用平均自由程与出气预算两个演算把真空等级变成工程决策；再拆真空腔体的材料、密封与三级泵组，顺带交代超稳平台、低温与辐照给装备出的附加题。本节承接第 5 章高能束工艺的真空需求，为 6.2 节的天地装备打底。

别以为真空里"什么都没有"

大气压下每立方米挤着约十的二十三次方个分子，残余气体本身就是最活跃的污染源。分子束外延里，背景气体分子混进生长层就能改写半导体能带；扫描隧道显微镜的清洁表面，在十的负八帕以上气压时几小时内就被吸附层蒙住，原子级图像全废。所以"真空"从来不是抽走空气这么简单，而是把碰撞与吸附压到工艺容限之下——不同工艺的容限差着五六个数量级，选错等级要么烧钱要么报废。

量化它的第一把尺是平均自由程：一个分子两次碰撞之间平均走多远。把理想气体常数、温度与分子直径代进去：

# 平均自由程演算：lambda = k x T / (sqrt(2) x pi x d^2 x p)
k, T, d = 1.381e-23, 300.0, 3.7e-10   # 玻尔兹曼常数、室温、氮气分子直径（米）
for p in [1e5, 1e-1, 1e-4, 1e-8]:
    lam = k * T / ((2 ** 0.5) * math.pi * d ** 2 * p)
    print(f"压强 {p:.0e} 帕：平均自由程 {lam:.2e} 米")
# 输出：
# 压强 1e+05 帕：平均自由程 6.80e-08 米
# 压强 1e-01 帕：平均自由程 6.80e-05 米
# 压强 1e-04 帕：平均自由程 6.81e+01 米
# 压强 1e-08 帕：平均自由程 6.81e+05 米
​

数字的冲击力在指数上：高真空十的负四帕时分子平均飞六十八米才撞一次，超高真空十的负八帕时是六十八万公里——比地月距离还远，分子在腔体里几乎只跟器壁打交道。这正是电子束、离子束与一切表面科学的准入条件：载能粒子与表面原子的"单挑"只发生在平均自由程大于设备尺寸的环境里。第二把尺是单层吸附时间：十的负四帕下干净表面几秒就被新到分子铺满，十的负八帕下能撑近十小时——实验做得成做不成，差的只是这六个数量级。

腔体、密封与泵组：真空是一门"堵漏与放气"的手艺

真空工程的一半在抽气，另一半在少漏、少放。腔体材料首选含碳三点一六百分点的不锈钢：机械强度够、磁导率贴近于一、焊性好，烘烤后的出气率能压到十的负十二帕乘米每秒量级；铝合金轻且导热好，但表面氧化膜藏水、出气大，只能干辅助系统的活。密封在超高真空段没有悬念——橡胶圈持续放气且会老化出局，金属刀口密封接管：无氧铜垫圈夹在两个精密法兰之间，螺栓预紧让铜塑性变形填平微观凹凸，气密、耐两百五十摄氏度烘烤、还能反复拆装。

泵没有全能选手，靠接力。前级干泵从大气抽到十分之一帕，涡轮分子泵接力到十的负七帕，离子泵或非蒸发吸气剂泵守终极的十的负九帕以下；大腔体含水汽多时加低温泵，冷面直接把水与碳氢化合物冻在板上。抽到极限压强的账可以这样算——压强等于放气率除以有效抽速：

# 极限压强演算：p = Q / S = 出气率 x 面积 / 有效抽速
A, S = 2.0, 0.1   # 腔体内表面积（平方米）、有效抽速（立方米每秒）
for label, q in [("未烘烤（出气率 2e-10）", 2e-10), ("250 度烘烤 48 小时（1e-12）", 1e-12)]:
    print(f"{label}：极限压强 p = {q * A / S:.1e} 帕")
# 输出：
# 未烘烤（出气率 2e-10）：极限压强 p = 4.0e-09 帕
# 250 度烘烤 48 小时（1e-12）：极限压强 p = 2.0e-11 帕
​

同样的泵组，烘烤把极限真空推进两个数量级——器壁上吸附的水与氢被加热赶出来抽走，这道工序解释了为什么高端真空设备开机动辄一两天"不见产量"。配套的诊断件是残余气体分析仪：漏气、油蒸气反流、材料释气在质谱图上各有指纹，真空工程师看谱定位，比换泵快得多。

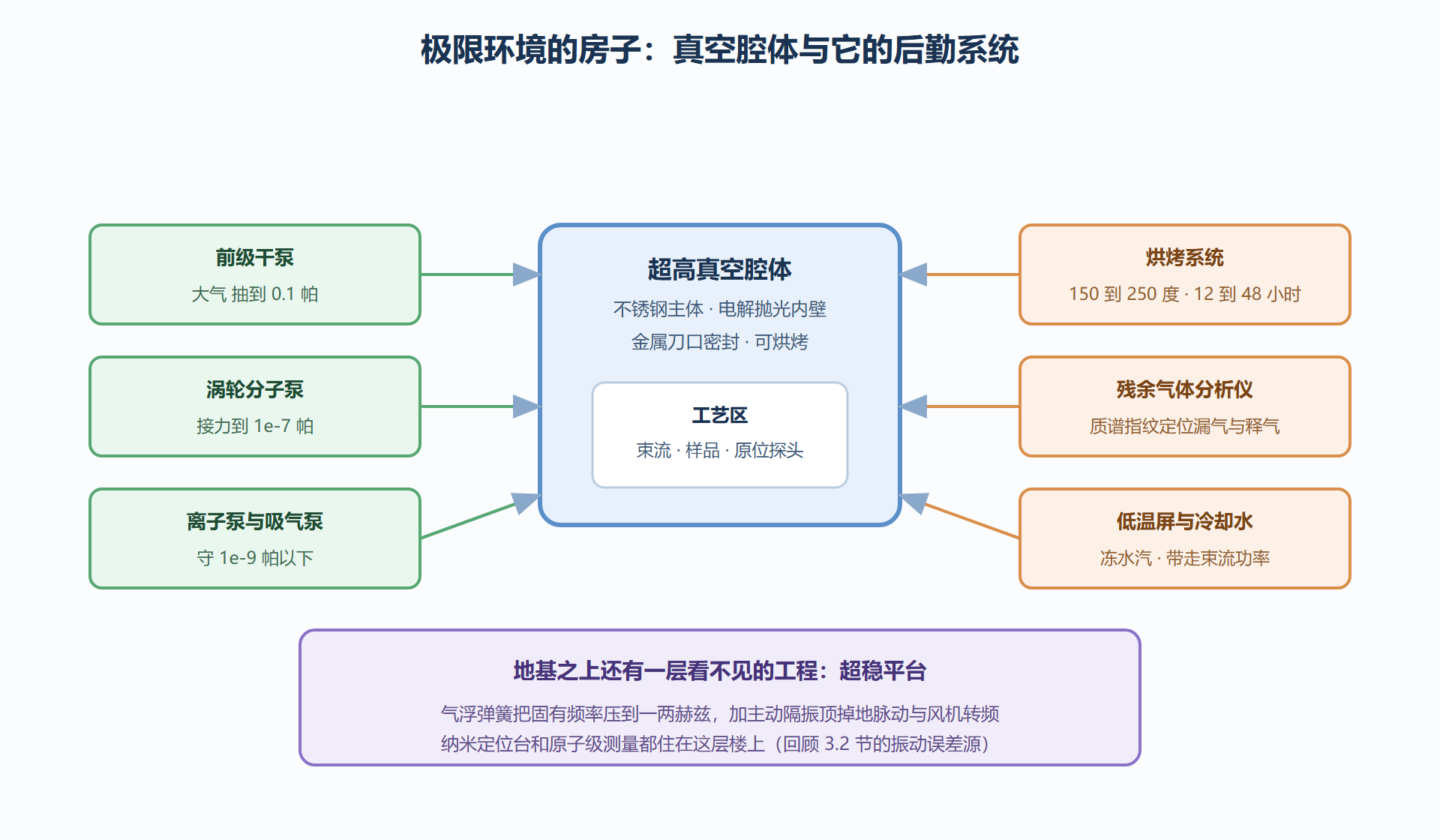

图 6-1：超高真空系统的层次架构

检漏：压升法与氦质谱的接力

真空系统调试的大头不是抽气而是找漏。第一级工具是压升率测试：关断泵口，记录腔体压强随时间的爬升，把爬升率乘上腔体容积就是漏率——漏气与放气在这一步就能初步分辨：漏气的压升是一条直线，放气的压升先陡后缓（表面吸附气体有限，越放越少）。第二级才是氦质谱检漏：向疑似漏点喷氦气，质谱仪在腔体另一侧捕捉氦的特征峰，灵敏度比压升法高四个数量级，能把漏点定位到法兰刀口上的一道划痕。

# 压升率检漏演算：漏率 Q = 腔体容积 x 压升率
V, dp_dt = 0.1, 5e-6        # 容积（立方米）、关泵后的压升率（帕每秒）
Q = V * dp_dt
print(f"腔体 {V} 立方米，压升 {dp_dt:.0e} 帕每秒 -> 漏率约 {Q:.1e} 帕乘立方米每秒")
print("判读：压升直线且恒定 -> 真漏；压升趋缓 -> 表面放气，烘烤即可治理")
# 输出：
# 腔体 0.1 立方米，压升 5e-06 帕每秒 -> 漏率约 5.0e-07 帕乘立方米每秒
# 判读：压升直线且恒定 -> 真漏；压升趋缓 -> 表面放气，烘烤即可治理
​

每秒五乘十的负七次方帕乘立方米的漏率听起来微不足道，但对目标十的负八帕的腔体，这相当于每几小时就把真空"漏穿"一个量级——检漏不是可选项，是超高真空的日常体检。顺带一个装配经验：绝大多数漏点集中在可拆接口（法兰、馈通、视窗）而非焊缝，金属密封的刀口光洁度与上法兰的对称紧固手法，值得当装配纪律来抓。

低温与辐照：两张附加考卷

真空解决分子干扰，低温与辐照是另外两张考卷。低温先考验热胀冷缩：零下二百六十九摄氏度的液氦温区，不锈钢每开尔文收缩约十的负六次方量级，一米构件降温三百开短缩几百微米——超导磁体、低温泵、量子芯片设备必须留补偿机构，否则降到工作温度那天就是精度报废之日。低温还改材料脾气：不少钢种在韧脆转变温度以下延性断崖式下跌，紧固件与支撑结构选材要看低温冲击韧性，不能照搬室温数据。好处同样实在：低温泵的冷面是终极水汽陷阱，超导磁体给 5.2 节的强磁场工艺供电，低温环境还把热噪声压到最低——量子器件与原子级测量离不开它。辐照则是长期税：高能中子与伽马光子让光学元件活化变色、电缆绝缘脆化、电子器件位移损伤，润滑剂在高真空加辐照下加速挥发失效。装备侧的对策与 4.1 节的材料对策同源——选低活化材料、留剂量裕度、把易损件设计成可远程更换。聚变堆与空间装备的维护预案里，"人不能到场"是默认前提。

这套"环境自持"的装备哲学推到极致，就是 6.2 节的场景：装备离开地球工厂，直接在真空、辐射与高压的原野上开工。
