2.2 反应堆热工水力学

2.2 反应堆热工水力学：堆芯排热

本节摘要：堆芯功率密度高达每立方米百万瓦量级，排热能力而非核物理才是功率上限的裁判。本节沿一根燃料棒的"热路"算温差，讲清泡核沸腾与临界热流密度、烧毁比这条红线，以及自然循环这条不依赖泵的退路。三里岛的教训贯穿始终：堆芯损坏几乎从来不是物理先出事，而是水先出事。

热工日志的第一行，老周写的是一句行内黑话："核设计开价，热工杀价。"一座百万千瓦级压水堆堆芯，高约4米、直径约3米，体积却不到一辆小轿车——里面塞着约157盒燃料组件、四万余根燃料棒，要搬走3000兆瓦的热。功率密度约为百万瓦每立方米，是火电厂锅炉的量级十倍以上。能把这么密的热安全带走的设计，才是反应堆工程的真正门槛。

一根棒的热路：从芯块到冷却剂

热量从二氧化铀芯块中心走到冷却剂，要翻五道坎：芯块导热、芯块与包壳的间隙、包壳导热、包壳外壁的对流换热、最后被冷却剂带走。逐层算账是热工设计的基本功，简化模型（圆柱体一维导热加对流）可以用几行 Python 复算：

# 单棒热路简化演算：压水堆典型参数
import math
q_line = 178.0        # 线功率密度 W/cm（棒平均，热棒约再加1.6倍）
k_pellet = 2.1        # UO2 导热率 W/(m·K)（含辐照修正取低值）
k_clad = 16.0         # 锆合金包壳
r_f, r_g, r_c = 0.0041, 0.0042, 0.0048   # 芯块/间隙外缘/包壳外半径 m
h = 34000.0           # 对流换热系数 W/(m2·K)，泡核沸腾区量级
q2 = q_line*100/2     # 单位长度热流一半用于温降公式
dT_pellet = q_line*100/(4*math.pi*k_pellet)          # 芯块中心到表面
dT_gap   = q2*math.log(r_g/r_f)/k_pellet             # 间隙（用等效导热）
dT_clad  = q2*math.log(r_c/r_g)/k_clad               # 包壳
dT_conv  = q_line*100/(2*math.pi*r_c*h)              # 壁面对流
print(f"芯块温降 {dT_pellet:.0f} K, 间隙 {dT_gap:.0f} K, 包壳 {dT_clad:.0f} K, 对流 {dT_conv:.1f} K")
print(f"芯块中心温度约 = 冷却剂310 + 总温降 = {310+dT_pellet+dT_gap+dT_clad+dT_conv:.0f} ℃")
​

输出：

芯块温降 674 K, 间隙 335 K, 包壳 37 K, 对流 17.4 K
芯块中心温度约 = 冷却剂310 + 总温降 = 1373 ℃
​

这张账单信息量很大：最陡的坡在芯块自己身上，其次在氦间隙里；包壳外壁离冷却剂只差十几度。芯块中心约1400℃仍低于二氧化铀熔点（2865℃），这就是热工设计裕量的来路。日志里"线功率密度"之所以是受监管的核心参数，因为它直接决定中心温度——功率跑偏，先烧的是芯块，而不是包壳。

泡核沸腾与临界热流密度

压水堆正常运行时，燃料棒表面允许局部泡核沸腾：壁面生成小汽泡、脱离、冷凝，气泡搅动使换热系数暴涨。这是传热工程师最喜欢的沸腾——像水壶底均匀冒小泡的阶段。但随着壁面热流密度继续升高，气泡来不及脱离连成一层汽膜把壁面与水隔开，换热系数骤降一个量级，壁温瞬间飞升数百度——这叫偏离泡核沸腾（DNB），对应的热流密度叫临界热流密度（CHF）。

烧毁比 DNBR = 临界热流密度 ÷ 实际局部热流密度。压水堆的设计红线通常是：最恶劣瞬态下 DNBR 不低于约1.3（不同规范略有出入）。意思是：离烧毁至少留30%的余量。这是热工日志里最粗的那根红线，任何提功率、提进口温度的操作，都要先复核这条。

沸水堆的对应物叫临界含汽率与"沸腾临界"，机理是另一型（干燥前汽膜），但逻辑相同：冷却剂与热面之间的"膜"一旦成形，包壳锆合金在数秒内就能烧穿。三里岛与福岛的实际损坏路径都是这条：堆芯水位跌落，裸露的棒靠蒸汽对流换热，能力只有泡核沸腾的几十分之一，锆水反应在1200℃以上产氢，随后的一切（氢爆、裂变产物释放）都是连锁后果。

⚠️ 常见坑：以为反应堆"停了就没热了"。第二章第一节算过：停堆瞬间余热约6%满功率，一小时后约1%，一天后约0.4%，仍以兆瓦计。福岛是"停堆成功"的电厂，毁于余热断冷。一切"最终热阱"设计，伺候的都是这条衰减曲线。

自然循环与事故工况的退路

泵全断（全厂断电）之后，堆芯还有一条不靠任何转动机械的退路：自然循环。热段水轻向上走、冷段水重向下压，密度差驱动流动。压水堆一回路布置成"热段高、蒸汽发生器更高、堆芯最低"的环形，就是为了给这条退路留足驱动压头。功率低到百分之几满功率时，自然循环足以带走余热——AP1000 等新堆型干脆把非能动安全壳冷却也纳入同一哲学：重力、密度差、蓄电池，替掉柴油机。

排热的最后一环是蒸汽发生器这个"中间商"：一回路水在管内把热交给二回路，二回路水沸腾推动汽轮机。管子一旦破损（SGTR事故），一回路带放射性的水会漏向二回路——这是第六章应急规程要专门处置的九类工况之一。

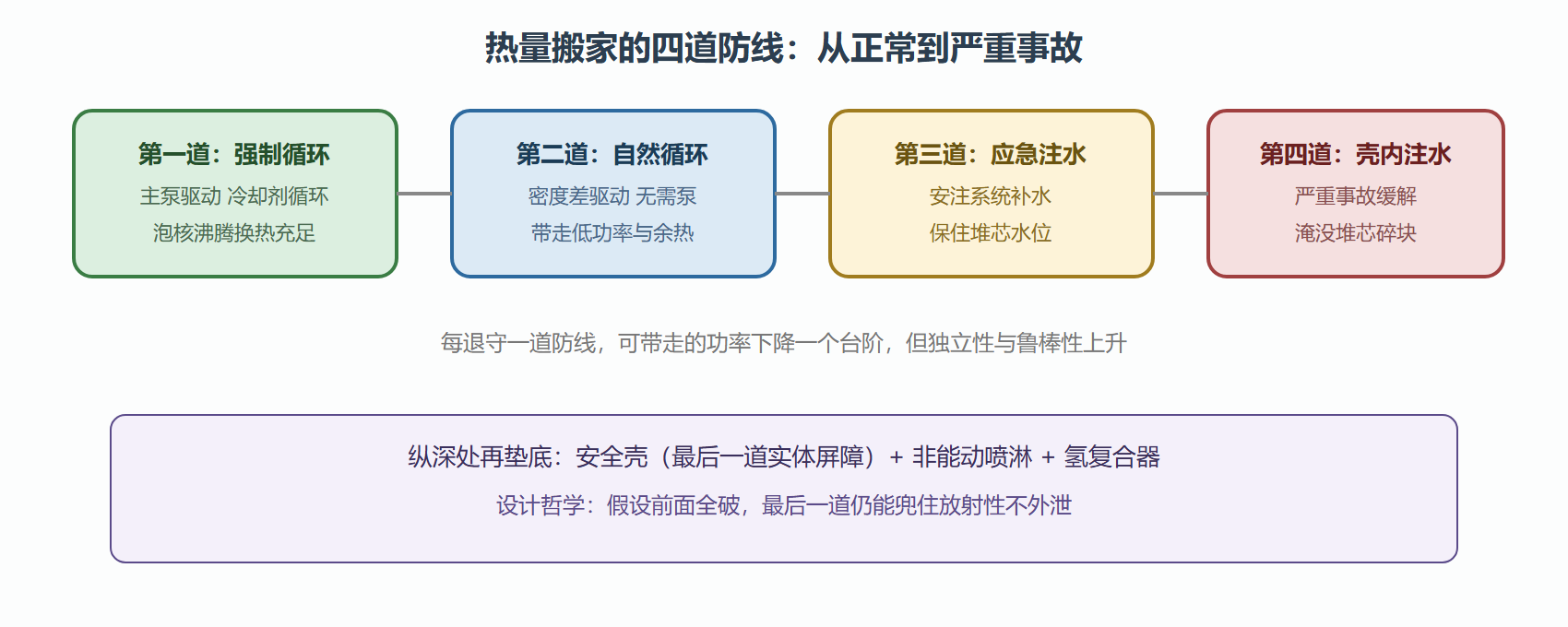

图：堆芯排热的四道防线与事故演进

本节要点回顾

• 功率上限的裁判是传热：线功率密度决定芯块中心温度，热工裕量以 DNBR 表达，最恶劣瞬态不低于约1.3。
• 泡核沸腾是好沸腾，汽膜是灾难：DNB 使换热骤降、壁温飞升，是压水堆头号热工红线。
• 余热是长尾：停堆后6%起步、按小时缓慢衰减，最终热阱设计伺候的就是这条曲线。
• 自然循环是不用电的退路：密度差驱动，靠高位差布置实现，新堆型把这一哲学扩展到整个非能动安全体系。
• 蒸汽发生器是中间商也是风险点：SGTR 是一类必须单独演练的复合事故。

热和账都平了，下一节抬头看全局：同样一堆物理，为什么演化出压水堆、沸水堆、重水堆、快堆这些不同形态？选型逻辑是一条决策树，而不是一份菜单。

值班备注：读热工日志的三个习惯

老周带新人读热工日志，要求养成三个习惯。习惯一：先看进出口温差再看上去功率——同样的功率下温差偏大，说明流量掉了，这比报警更早暴露泵的劣化。习惯二：盯最热通道而不是平均参数——堆芯功率分布不均匀，热点因子乘上焓升因子决定最不利通道的裕量，平均温度正常而热点烧毁的事故在历史上真实发生过。习惯三：任何操作前后都复核稳压器水位与饱和裕量——一回路压力贴近饱和曲线时，最小的温度扰动都可能引发闪蒸，这个裕量没有仪表直接显示，要靠值班员自己心算。这三个习惯背后是同一条纪律：热工安全是分布参数的安全，平均值会撒谎，最坏点才诚实。
