本节摘要:快中子离位损伤在金属中制造空位与间隙原子,演化成位错环、空洞与氦泡,宏观表现为脆化、蠕变、肿胀与生长。包壳锆合金、压力容器钢、石墨慢化剂各有专属"变老剧本";监督管与延寿评审就是给这些剧本做体检。材料是核电厂寿命的真正裁判。
一根燃料棒在堆内五年,芯块里每個原子平均被撞离位几十次;压力容器这块两百吨重的钢,四十年积累的离位剂量相当于每个原子搬家一次。核材料学回答的问题是:**被中子反复殴打几十年的固体,还靠得住吗?**答案不是"靠不靠得住"的定性判断,而是一条条可以测量的性能-剂量曲线。

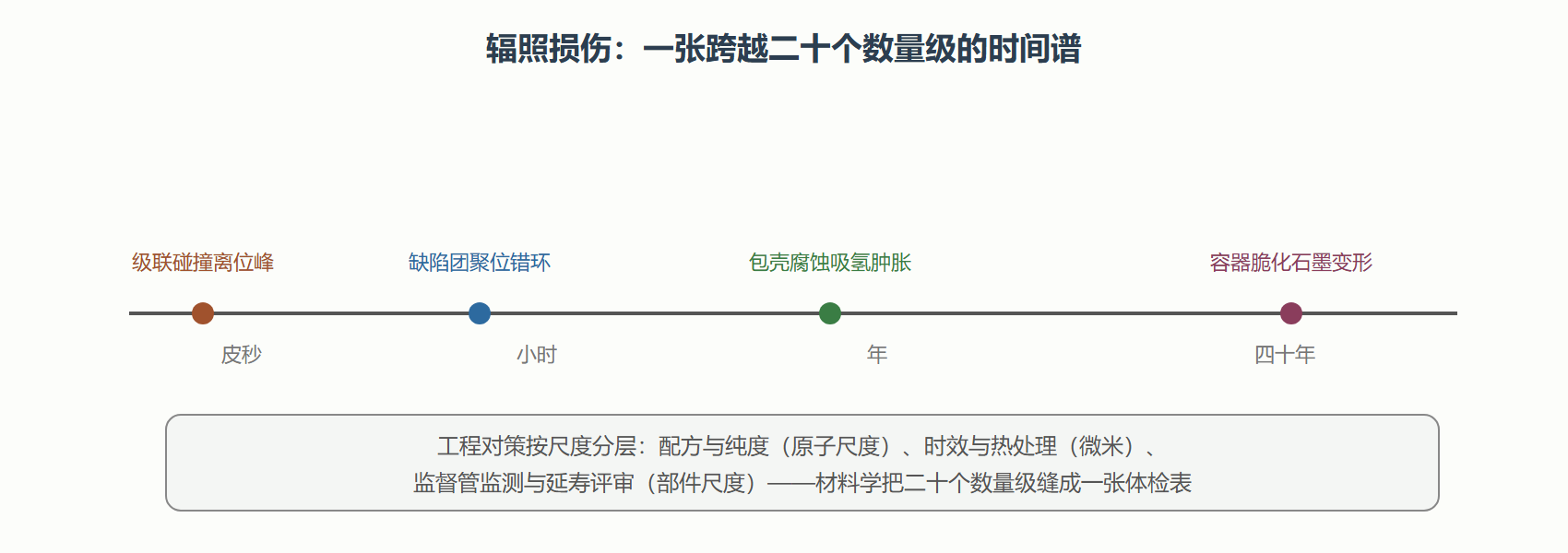

一个1 MeV 的中子撞进晶格,初级碰撞原子(PKA)获得动能,再撞出下一批原子——级联碰撞在皮秒内于几纳米尺度打出上千个空位与间隙原子,这团乱象叫离位峰。绝大多数缺陷随后复合消失,幸存的一部分聚集成位错环、空洞、氢氦气泡,缓慢改变材料的力学性格。剂量单位是 dpa(每原子离位数),典型压水堆压力容器寿期末约0.1 dpa,快堆包壳可到100 dpa——差三个数量级,这也是快堆燃料包壳选材难度远超热堆的原因。
宏观后果按材料分剧本上演:
锆合金(Zircaloy-4、M5、ZIRLO等,锆加铌锡铁等合金元素)是热堆包壳的不二选择:热中子吸收截面小(不抢中子)、耐高温水腐蚀、力学够用。它的一生要同时扛住:外侧360℃高温水腐蚀(氧化膜层层生长,腐蚀与吸氢联动)、内侧裂变气体压力逐渐升高(芯块释放的氪氙)、功率变化时的芯块-包壳相互作用(PCI,局部应力集中叠加裂变产物侵蚀)。燃料可靠性指标"每百万根棒的泄漏棒数"从早年的几十降到如今的1以下,是靠包壳配方、制造公差与运行策略(限制局部功率变化速率)一起磨出来的。
福岛之后的新约束是事故容错燃料(ATF):要求包壳在高温失水工况下比锆更耐造——耐熔金属(铬涂层锆、碳化硅复合材料)与高铀密度芯块(UN、UC)在研。锆水反应在1200℃以上大量产氢的教训,把"事故工况下的材料行为"从边缘课题变成了燃料研发的第一议题。
压水堆压力容器是低合金钢锻件(SA-508类),内壁堆焊不锈钢防腐层,壁厚20厘米以上。它怕的不是腐蚀而是快中子(能量大于1 MeV)辐照脆化——铜、磷、镍等杂质元素在辐照下促进脆化,所以容器钢的成分上限被规定得极严。脆化程度用参考温度增量跟踪:寿期末的转变温度上移若超出限值,容器就不允许继续服役——世界上第一批退役的核电厂,有相当一部分是"容器到期"而不是"设备磨损"。
监管的做法很朴素:在容器内壁放监督管——装着与容器同炉钢材的试样,按计划分批取出做冲击试验与断裂韧性测量,用真实剂量下的真实数据外推容器剩余寿命。美国大批电厂从40年延寿到60年、现在论证80年,审的就是这套数据。这是核工业"用证据说话"文化的最佳标本。
# 演练:用监管公式风格估算容器参考温度增量(简化 Master Curve 风格演示) import math fluence = 6e19 # 快中子注量 n/cm2(E>1MeV),寿期末量级 Cu, Ni, P = 0.08, 0.8, 0.008 # 成分质量百分数/含量示例 f = fluence / 1e19 # 简化示意公式(真实工程用RG1.99修订版,形状类似对数饱和) dRT = (22 + 890*(Cu-0.055) + 530*Ni*Cu) * math.sqrt(f) / (1 + 0.9*f) + 27*P*f print(f"参考温度增量估计约 {dRT:.0f} ℃(示意计算,工程须用规范公式与实测数据)")
输出:
参考温度增量估计约 61 ℃(示意计算,工程须用规范公式与实测数据)
60℃量级的转变温度上移,意味着冬季冷态工况下的安全裕量被吃掉一大截——这就是为什么延寿评审要对压力容器"逐厂单独算账"。
⚠️ 常见坑:认为"材料问题可以像设备一样换件解决"。压力容器、生物屏蔽、部分混凝土结构是不可更换的,它们决定寿命上限;可更换的(蒸汽发生器、汽轮机、仪控)只是决定经济性下限。延寿工程要分清这两类。
石墨慢化堆(英国的气冷堆、中国的球床高温气冷堆)的明星材料是核级石墨:它在中子辐照下先收缩后膨胀(辐照诱导尺寸变化曲线),且随温度变化非单调,设计必须精确到"每块砖在哪个位置、多少年、什么温度下变形多少"。高温气冷堆燃料干脆做成毫米级的包覆颗粒(TRISO):氧化铀核心外裹四层陶瓷(热解碳与碳化硅),把"包壳"概念缩小到一粒米上,1750℃仍能包容裂变产物——这是第四代堆"固有安全"叙事的材料根基。液态金属堆则要对付钠对不锈钢的腐蚀与质量迁移;聚变堆第一壁要面对14 MeV 中子(比裂变谱更硬,氦脆更凶)——那是第四章的伏笔。

材料在堆内的账算完了,但组件总要卸出。下一节进入核能最漫长的章节:乏燃料水池、后处理与万年级的废物处置。
