4.2 磁约束聚变技术

4.2 磁约束聚变技术：托卡马克与仿星器

本节摘要：托卡马克用环向场线圈、等离子体电流与极向场合编闭合磁面，是磁约束的主流路线；它的软肋——等离子体电流带来的破裂不稳定性与不能稳态运行的变压器原理——正是仿星器的翻身理由。本节拆解两类装置的磁场拓扑、加热手段与运行边界，EAST与ITER是贯穿案例。

1968年是聚变史的分水岭。此前各国路线混乱、数据掺水，英国代表团带着激光散射仪飞往新西伯利亚，实测苏联T-3托卡马克的电子温度——比西方任何装置高出一个量级。从此托卡马克成为主赛道，全球数百台相继建造，中国的HL系列、EAST，以及正在组装的世界最大装置ITER都在这条线上。

托卡马克：三组合编的磁笼

托卡马克的磁场由三路合编：

• 环向场：D形线圈环绕真空室产生主磁场（几特斯拉），是磁笼的经线。环内侧场强、外侧场弱，这个梯度正是上一节漂移的来源。
• 等离子体电流：中央螺线管像变压器初级，在等离子体这个"单匝次级"中感应出数百万安培的电流。电流既加热等离子体（欧姆加热），又产生环绕电流的极向磁场。
• 两者合成螺旋磁面：环向与极向磁场叠加，磁力线螺旋前进，粒子沿磁面运动、漂移交替抵消。磁面一层层嵌套，最外层是分界面（separatrix），再往外刮削层连着偏滤器。

表征螺旋松紧的量叫安全因子 q——磁力线绕环一圈极向转多少圈。q 太低会激发撕裂模等不稳定性，工程上把 q 大于2到3作为运行底线之一。等离子体截面做成D形（三角形变）而非圆形，是为了提高稳定性极限与比压（压力与磁压之比），让有限体积里装下更多等离子体能量。

光靠欧姆加热到不了亿度（温度升高电阻下降，加热功率自封顶），必须外部加热三件套：中性束注入（高能中性原子不受磁场阻挡射入、电离后交出能量）与射频波加热（离子回旋共振、电子回旋共振、低杂波，按频率选择加热离子还是电子）。ITER 的加热与电流驱动总功率达50兆瓦量级。

破裂：托卡马克的阿喀琉斯之踵

等离子体电流是把双刃剑。当磁面撕裂形成磁岛、电流通道突然失控坍缩，就是破裂（disruption）：千分之一秒内热能丢失、数兆安电流瞬间衰减，感应出的巨大涡流与电磁力足以让部件移位；其后跑向器壁的相对论电子束还可能打穿第一壁。大型装置一次破裂的机械载荷以兆牛计——装置越大，破裂越危险，ITER必须把破裂概率压到极低， mitigation 手段（注入碎弹丸与大量气体快速冷却）是必修课。EAST在长脉冲运行中坚持"无破裂"，正是针对这一软肋练的功。

另一条软肋来自变压器原理本身：感应驱动要求磁通不断变化，变压器不能永远单向变化——经典托卡马克是脉冲器件。出路是"非感应电流驱动"（射频波与中性束持续驱动电流）加上等离子体内部自举电流（压力梯度自发产生的电流），目标是无感的"稳态先进运行"。这仍是尚未完全拿下的工程-物理混合题。

仿星器：把难题从等离子体搬进工厂

仿星器干脆不要等离子体电流：用三维扭曲的线圈阵列直接编出闭合磁面。好处立竿见影——没有大电流就没有破裂，天然可稳态运行。代价是磁场位形极其复杂（线圈是拧麻花状的怪形），设计依赖"准对称性"等先进理论，真空室制造精度要求毫米以下，造价高昂。德国文德尔施泰因7-X（W7-X）用优化理论证明其约束性能可看齐托卡马克，让这条路线重获资金与信心；日本LHD、中国正在预研的同类方案也在推进。业内共识趋向"托卡马克求快、仿星器求稳"：前者先摸到发电门槛，后者可能是更适合电厂的终极形态。

# 演算：托卡马克聚变增益Q的粗账（以ITER目标参数示意）
# 聚变功率500 MW，加热输入50 MW → Q=10
# 但注意"电厂Q"的另一本账：
P_fus, P_heat = 500.0, 50.0
Q_plasma = P_fus / P_heat
eta = 0.4                      # 热转电效率
P_elec_gross = P_fus * (1 - 0.2) * eta + 0  # 80%能量经中子进包层热循环（示意）
P_wall = P_heat / 0.3          # 射频/中性束系统电效率约30%
Q_eng = P_elec_gross / P_wall  # 工程增益：总发电/总耗电
print(f"等离子体增益 Q = {Q_plasma:.0f}")
print(f"工程增益（发电/厂用电）约 = {Q_eng:.1f}")
print(f"商业电站要求工程增益明显大于1并留利润空间，故等离子体Q需达30以上")
​

输出：

等离子体增益 Q = 10
工程增益（发电/厂用电）约 = 1.7
商业电站要求工程增益明显大于1并留利润空间，故等离子体Q需达30以上
​

这笔账把"ITER的Q=10"与"能卖电"之间的距离讲清楚了：物理点火只是第一关。聚变商用的时间表由工程增益与经济性决定，不由头条新闻决定。

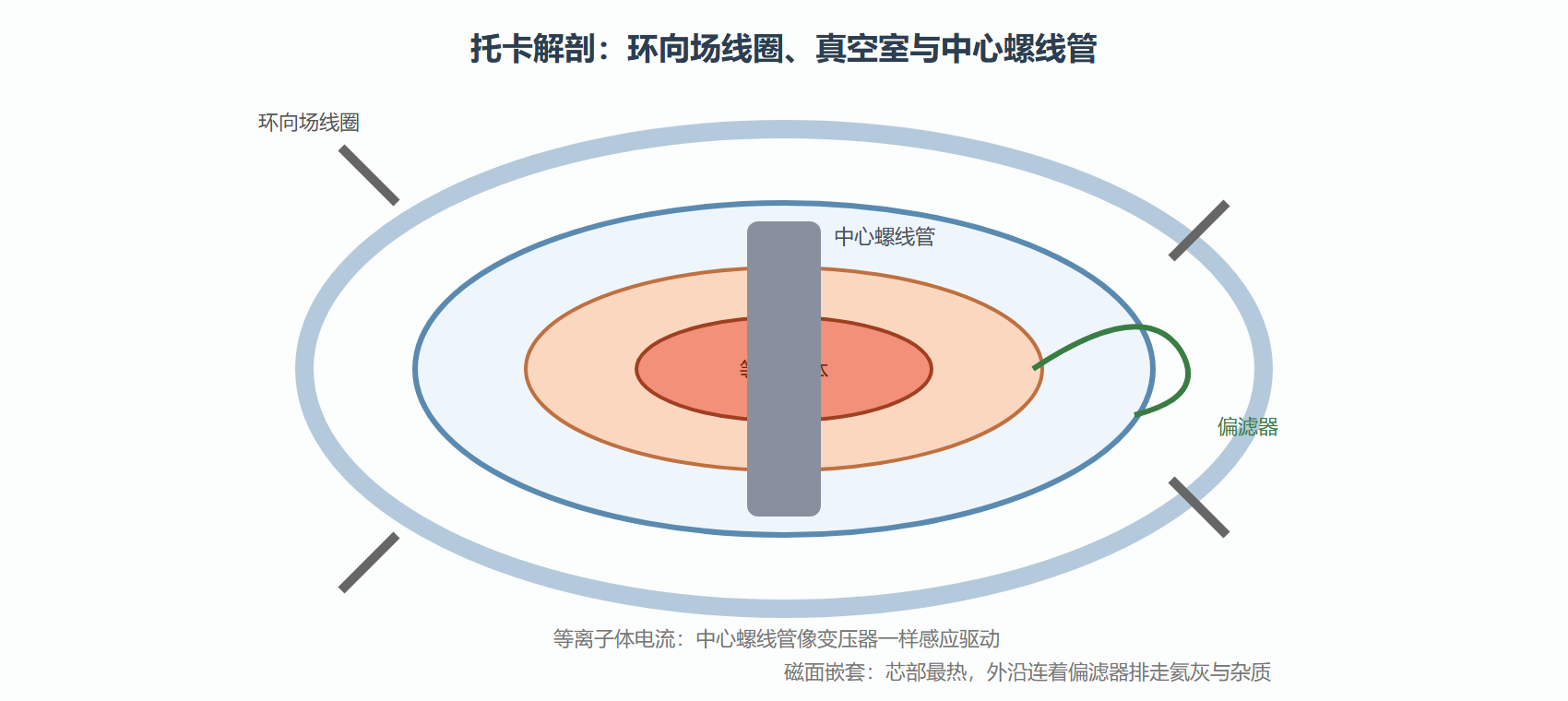

图：托卡马克主要部件剖面

⚠️ 常见坑：看到"人造太阳刷新纪录"就以为聚变发电在望。新闻里的纪录通常是"温度"或"脉冲时长"单项，而商用电厂要求温度、密度、约束时间、稳态、氚自持同时达标——单项纪录是里程碑，不是终点线。

💡 关键直觉：判断一个聚变进展的分量，先问"三乘积提升了吗"，再问"是脉冲还是稳态"，最后问"能量是进了等离子体还是进了墙面"。三问之后，新闻稿的成色大致清楚。

本节要点回顾

• 托卡马克=环向场+等离子体电流+螺旋磁面：D形截面提高稳定性，安全因子是运行底线。
• 加热三件套：欧姆加热自封顶，中性束与射频波才是进入亿度的主力。
• 破裂是最大软肋：装置越大越危险，缓解与规避是ITER级装置的头号运行课题。
• 变压器原理限制稳态：非感应电流驱动+自举电流是解法方向。
• 仿星器无电流、可稳态，制造精度与造价是代价；"托卡马克求快、仿星器求稳"是当前格局。
• 等离子体Q与工程Q是两本账：能卖电需要Q在30以上，ITER只是第一步。

磁笼讲完，下一节看另一条路：不用磁场，用全世界最强的激光在一百亿分之一秒内把燃料丸压到恒星中心密度——以及聚变真正的拦路虎：氚自持与第一壁。
