3.1 线宽噪声与频率稳定

3.1 线宽噪声与频率稳定

台子出光了，但"稳不稳"是另一场战争。本节处理连续光的时间维品质：线宽从哪来、噪声怎么描述、腔长为什么是频率的命门、工程上怎么把频率摁住。这一节是引力波探测、冷原子物理、相干通信这些"把激光当尺子用"的应用（6.3 节）的技术底座，也是全册从"出光"迈向"出好光"的第一步。

Schawlow-Townes 极限：线宽的量子底

1.1 节埋的伏笔在此兑现：自发辐射是量子噪声的源头。腔内光场原本相位整齐，每一笔自发辐射都随机地推它一下；这些随机 kicks 的积累让相位做随机游走，频率因此展宽。Schawlow-Townes 给出理想极限：

Δν_ST ∝ hν / (4π P_out) · (Δν_c)²

三件事立刻可读出：输出功率越大线宽越窄（相位被更强的相干场"锚住"）；腔损耗越大线宽越宽（Δν_c 是腔的线宽，与 1.3 节的精细度直接相关）；这个极限在好的固体激光器上是 Hz 级、在半导体激光器上因低腔精细度而放大到 MHz 级。实际机器还叠加温度漂移、机械振动、泵浦噪声，自由运转线宽通常比 ST 极限差几个数量级——量子极限不是现实的线宽，是现实的下界。

噪声的两种成分

• 幅度噪声（RIN）：功率的相对涨落，来源是泵浦功率波动与技术噪声。对加工应用重要（功率不稳切缝不均），对频率计量次要。
• 相位噪声：相位的随机游走，在频域表现为线宽与边带。单边带相位噪声谱密度 L(f) 是标准描述：横轴是偏离载频的频率，纵轴是每 Hz 带宽内的噪声功率比。

一个实用的换算：线宽 Δν 与相干时间 τc ≈ 1/(πΔν) 相互翻译。100 kHz 线宽对应约 3.2 μs 相干时间、约 1 km 相干长度——外差探测与干涉测量的链路预算就靠这组数字（6.3 节）。

腔长：频率的命门

1.3 节算过 δν/ν = δL/L。再看两个扰动源的量级：

# 30 cm 腔的频率稳定性预算
nu0 = 2.82e14          # 1064 nm 载频
L = 0.30

dL_thermal = 23e-6 * 0.3 * 0.01   # 铝架 温漂1K 线膨胀系数23e-6
dnu_thermal = nu0 * dL_thermal / L
print(f"温漂1K: dL={dL_thermal*1e6:.1f} um, 频移={dnu_thermal/1e9:.1f} GHz")

dL_vib = 1e-9          # 1 nm 机械振动
dnu_vib = nu0 * dL_vib / L
print(f"振动1nm: 频移={dnu_vib/1e6:.0f} MHz")
# 输出: 温漂1K 频移约 6.5 GHz；振动1nm 频移约 940 MHz
​

而稳频目标是 kHz 甚至 Hz 级——裸腔与目标差六到九个数量级。这行数字解释了稳频技术的全部激烈程度：不是"小心一点"，而是层层设防的系统工程。

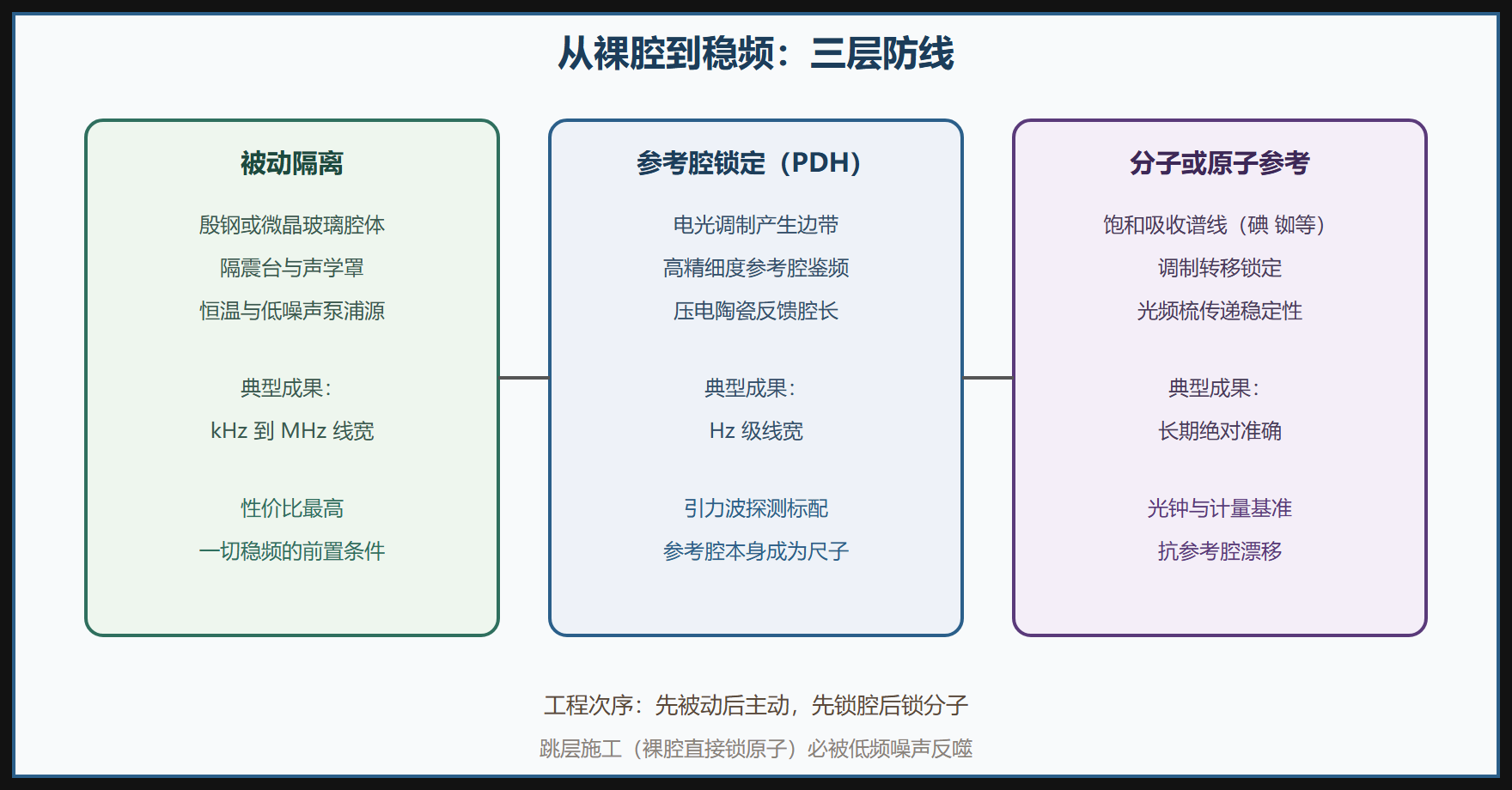

三条稳频路线

PDH（Pound-Drever-Hall）锁定值得多说一句：它用电光调制在载频两侧造出两个边带，边带被参考腔反射后与载频拍频，鉴频曲线在锁定点过零且斜率极大——把"腔长差一点"变成"电信号大变化"，再由压电陶瓷把腔长拉回来。这套"造边带—拍频—鉴频—回控"的环路拓扑，是实验物理中最优雅的控制设计之一，同样的思想在 5.1 节的功率反馈与 5.2 节的时序同步里反复出现。

易错点与台上直觉

易错一：把线宽当单一数字。同一台激光器，1 秒积分时间的线宽与 1 毫秒的完全不同（噪声是谱密度，不是标量）。读规格书必须带积分时间与测量方法（延时自差拍还是外差），5.3 节会给出测量口径。

易错二：稳频就是"压窄线宽"。短期稳定度（线宽）与长期漂移（准确度）是两个指标，常常由不同机构分别负责：参考腔管短期、分子谱线管长期。只盯一个会把另一个做坏。

易错三：忽视伺服带宽。反馈环路带宽不够，高频噪声原样通过——锁得再好，伺服截止频率以上的相位噪声仍是自由运转的。环路里的每一个低通（线缆、驱动器）都在偷带宽，这是稳频台架布线的第一戒律。

台面直觉：把输出光打到法布里-珀罗扫描腔上，示波器上看透射峰——峰瘦而稳，频率合格；峰在慢慢游走，是温漂主导（秒级）；峰在抖，是振动或泵浦噪声（毫秒级）。一只扫描腔加一台示波器，就是频率稳定性的"分诊台"。下一节从"稳"转向"快"：脉冲技术。

稳频工程的日常纪律

稳频不是接上反馈就完事的静态配置，而是一套日常纪律。第一是锁定质量的持续观察：鉴频信号（误差信号）的均值与方差应记录归档，它们是环路"亚健康"的最早征兆——误差信号慢慢漂，多半是参考腔温度或激光功率在变。第二是失锁的应对预案：再好的环路也会失锁（振动冲击、模式跳变），自动重捕逻辑与失锁报警是长周期实验的保险丝。第三是跳模问题的排查：单频激光器偶尔跳到相邻纵模，稳频环路对此无能为力（它锁的是"当前模"），根因常在温度或泵浦把增益中心挪走——4.1 节的选模机构才是跳模的解药。

另一条容易被低估的噪声路径是伺服电子学自身：驱动器的电流噪声、压电驱动的高频谐振、线缆拾取的工频干扰，都会通过反馈写进激光频率。低噪声设计与屏蔽走线不是模拟电路洁癖，而是 Hz 级线宽的入场券。一个实用的自检：把反馈断开、仅让鉴频系统运转，记录"零输出"时的噪声底——这份底噪就是电子学给环路设的地板。

最后把视野拉回应用：本节的每一分稳定度，在 6.3 节都有明确的兑换率——相干通信的 DSP 相位追踪、冷原子系统的共振锁定、引力波臂长的干涉读出，全都按"频率噪声谱密度"计价。稳频工程师的产出不是"很稳的激光"，而是那张以 Hz 为单位的噪声谱密度曲线，以及它随时间的保持能力。

最后给一个量级直觉：自由运转的好固体激光器线宽在几十千赫到兆赫，被动隔离做好的可以到千赫，PDH 锁参考腔到赫兹乃至亚赫，锁到原子跃迁则获得长期准确度。记住这条"逐级收窄"的阶梯，读任何稳频论文时先定位它在阶梯的第几级，论文的贡献与局限便一目了然。

还有一条实操经验：稳频系统的性能复核周期建议不超过一个月——用一个已知窄的参考（另一台更稳的激光或分子吸收线）做交叉拍频，确认环路仍在设计状态。稳频性能的退化是无声的，唯一可靠的哨兵是定期交叉验证，这条纪律在引力波探测与光钟实验室里是雷打不动的日常，也值得任何做精密计量的团队照搬。
