3.3 非线性光学频率变换

3.3 非线性光学频率变换

增益介质的能级定死了激光的"出生波长"，但应用需要的波长往往不在此列：绿光打标、紫外光刻、中红外检测都要"后天换频"。非线性光学提供的正是这套换频术：倍频、和频、差频、光参量振荡，把已经做好的激光当作"原料光"再加工。本节是连接"基础激光家族"与"全波段覆盖"的桥梁，也是 4.2 节可调谐技术的物理前置。

从极化率说起

介质对外加光场的极化响应 P 在强场下不再是线性的：P = ε₀(χ⁽¹⁾E + χ⁽²⁾E² + χ⁽³⁾E³ + …)。二次项 χ⁽²⁾ 里含 E² 项，两个频率 ω1、ω2 的光场相乘，三角恒等式立刻给出 2ω1、2ω2、ω1±ω2 三个新频率分量——倍频（SHG）、和频（SFG）、差频（DFG）在数学上就是光的"乘法"。χ⁽²⁾ 只在非中心对称晶体（KTP、BBO、LBO、LiNbO₃、PPLN 等）中非零；χ⁽³⁾ 在所有介质存在但更弱（对应克尔效应、拉曼散射等三阶过程）。

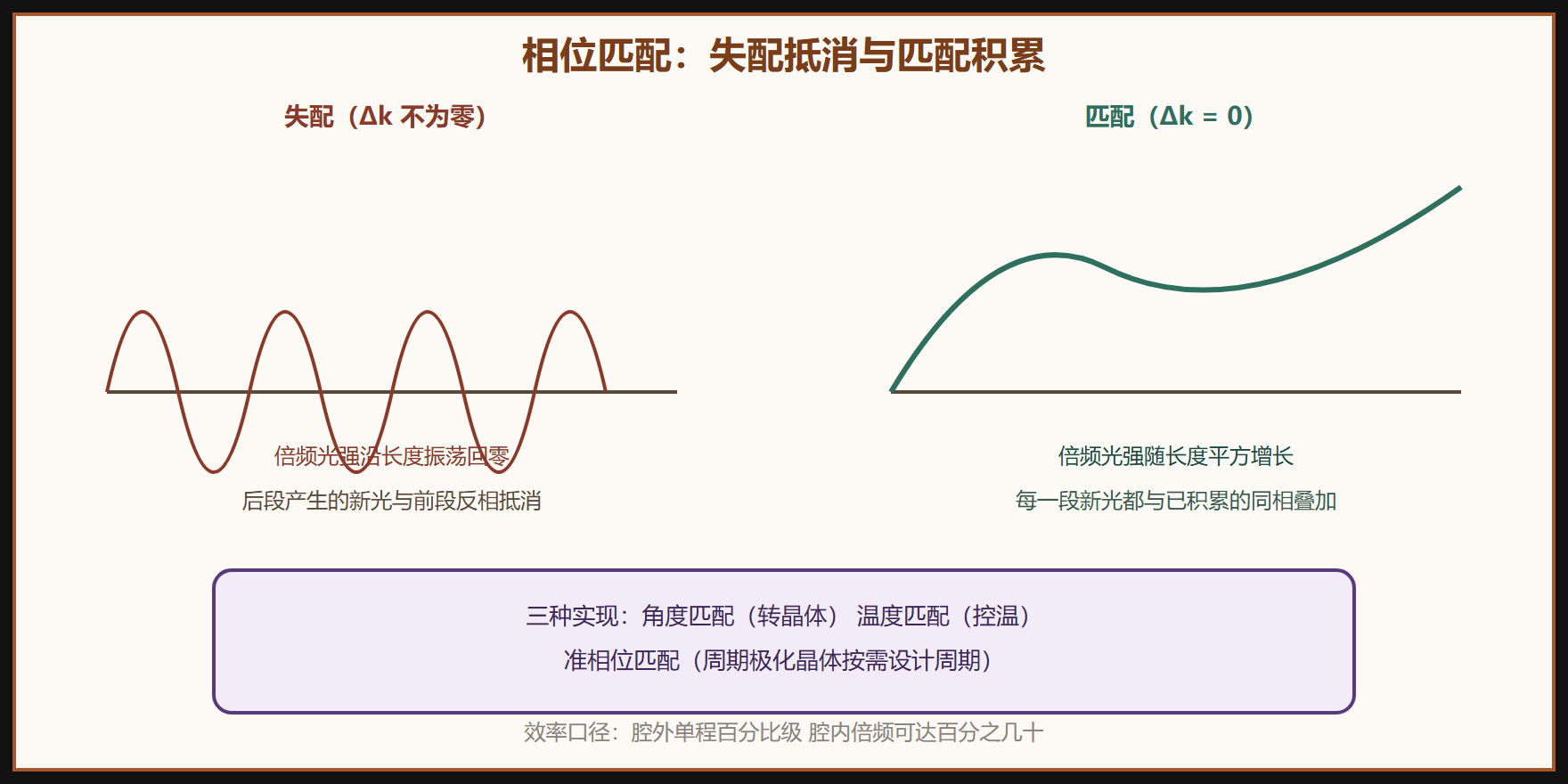

相位匹配：让新频率"齐步积累"

换了频率只是第一步。新频率的波在晶体里传播时，与源波的速度不同（色散），若相位失配，前一段晶体内产生的倍频光与后一段的相互抵消，转换效率随晶体长度振荡不涨。相位匹配条件 Δk = 0 要求基频与倍频光折射率相等，手段有三：

• 角度匹配（双折射补偿）：利用双折射晶体对 o 光、e 光折射率的方向依赖，转晶体角度找到 n_e(2ω,θ) = n_o(ω) 的切角。BBO、LBO 的经典用法。缺点：走离效应——e 光能流方向偏离传播方向，限制有效作用长度。
• 温度匹配：某些切角下折射率对温度敏感（如 LiNbO₃ 在特定温度达到 90 度非临界匹配），控温调匹配，无走离，但只适用于特定波长组合。
• 准相位匹配（QPM）：周期性极化晶体（PPLN）每隔相干长度把 χ⁽²⁾ 的符号翻一次，把"抵消段"变成"补强段"。周期可以按任意波长组合设计，且可用最大非线性系数方向——现代中红外光参量器件的主流方案。

光参量振荡：可调谐的中红外引擎

差频的推广是参量过程：一个泵浦光子 ωp 在晶体里"劈"成信号光 ωs 与闲置光 ωi，满足 ωp = ωs + ωi 与相位匹配。能量守恒只约束两者之和，具体的分裂点由相位匹配条件（转角、调温、调极化周期）决定——转动晶体或改变 PPLN 温度，信号光波长连续可调。把晶体放进谐振腔让信号光振荡，就是光参量振荡器（OPO）：一台 OPO 加上固定泵浦源，等于一台覆盖数微米区间连续可调的中红外光源（分子指纹区的检测利器，4.2 与 6.3 节的主角）。OPO 的阈值同样服从 1.2 节的增益-损耗逻辑——只是增益来自 χ⁽²⁾ 过程而非粒子数反转。

腔内倍频与聚焦权衡

转换效率正比于光强平方与长度平方，于是有两条增益路线：腔内倍频把晶体放进激光腔内，享受腔内循环功率（比输出功率高出一个 1/T 因子），绿光固体激光器（532 nm）的标准做法；聚焦增强用外部谐振环腔把连续光增强百倍后再过晶体，蓝光 488 nm 与紫外连续源的做法。聚焦并非越紧越好——束腰太小则瑞利长度短，有效作用长度与光强平方的乘积（Boyd-Kleinman 因子）在共焦聚焦附近最优，过紧反而亏。

易错点与台上直觉

易错一：以为倍频效率"随功率翻倍就翻两倍"无限涨。高泵浦下出现基频耗尽、热失配（晶体吸收升温偏离匹配角）与高阶效应，效率曲线必然弯折。台上看到倍频功率"涨着涨着不动了"，先查晶体温度与匹配角，再怀疑膜层损伤。

易错二：忽略走离与群速失配的脉冲判据。超短脉冲倍频时，基频与倍频脉冲群速不同，走得太远就不再重叠——皮秒脉冲可以长晶体慢慢积累，飞秒脉冲必须用薄晶体"快进快出"。晶体厚度是按脉宽选的，不是越厚越好。

易错三：把"出绿光"当成功标准。绿光输出里常混有残余基频、参量荧光与多模成分，应用端（如荧光激发）要求干净光谱时，腔后还需滤光片组（5.3 节的光谱测量负责验收）。

台面直觉：倍频晶体的调校是"三旋钮"操作——角度微调（输出最大）、温度微调（长期稳定）、位置微调（避开晶体损伤点）。三个旋钮每次只动一个，记录台账；台子震一下效率掉半，八成是角度失配——相位匹配的敏锐度，本质上是"齐步走"对队伍整齐度的苛刻。下一节把这些强光推向极限：飞秒与阿秒。

效率的现实约束与工程对策

教科书里倍频效率的公式简洁，现实里它被四件事围剿。其一是基频光束质量：效率公式里的"光强"实际是强度分布的加权积分，劣质光束（M² 大）的有效峰值强度低，效率打折——这就是为什么高功率绿光机器对基频光束质量格外挑剔。其二是晶体均匀性：大口径晶体若折射率不均匀（4.3 节的生长问题），不同区域的最优匹配角不同，整块晶体永远工作在"部分失配"状态。其三是热效应：晶体吸收（哪怕千分之几）在高功率下造成温升与热梯度，匹配角被局部改写——腔内倍频的"高功率红利"常常败给这份热账。其四是灰迹与光折变：紫外倍频的强场会在晶体里留下吸收损伤（灰迹），蓝绿波段的 LiNbO₃ 家族则有光折变自损伤——晶体的"服役寿命"是变频系统维护计划的一等公民。

工程对策由此展开：角度-温度双伺服（慢环控温、快环微调角）保长期匹配；走离方向与光束形状的配合设计（椭圆光斑的长轴沿走离平面的垂直方向）缓解走离损耗；以及对高损伤阈值晶体的持续追逐（LBO 在紫外段的长盛不衰，靠的正是它的高损伤阈值与低灰迹敏感性——材料科学的胜利而非光学理论的胜利）。

变频系统的验收口径也要说清：标称的"倍频效率百分之几十"通常指最佳功率点与理想匹配下的数字，整机全寿命周期的平均效率才是用户真实体验——5.3 节的光谱测量与 5.5 节的维护台账，是这份"长期效率"的两个守护者。

补一个实用换算：倍频效率每提高一个百分点，整机热账、电费与冷却需求同步下降一截——在千瓦级基频系统里，效率之争的实质是成本之争。这也是变频晶体研究三十年不衰的经济动因：物理上的一点点相位匹配改进，摊到产业上就是真金白银。

最后记一个晶体选型的速查口诀：紫外用 BBO 与 CLBO（损伤阈值优先），可见到近红外倍频用 LBO 与 KTP（效率与寿命平衡），中红外参量用 PPLN 与 ZGP（设计与功率各有所长）。口诀背后是 4.3 节的材料工艺账——透过范围、非线性系数、损伤阈值、吸湿性四项的加权排序，不同波段的最优解自然不同。
