第 4 章开篇处理两个方向的极限升级："更纯"（单频窄线宽）与"更强"（高功率架构）。它们看似南辕北辙，却共享同一套底层逻辑：都是对 1.2 节阈值条件与 1.3 节腔模结构的精细化改造——前者是频率维的选模提纯，后者是对热-功率矛盾的几何破解。

单频化：把频率梳剪成一根齿

自由运转的激光器同时振荡着多个纵模（1.3 节）。单频化的所有招数，本质都是"拉开齿距或加大损耗差，让只有一根齿活下来"：

• 短腔法：腔长 5 mm 时纵模间隔 30 GHz，超过增益曲线内相邻模的增益差，天然只剩一模。微芯片激光器（Nd:YVO₄ 薄片贴增益）是代表，结构之简与单频之纯形成有趣的反差。
• 腔内光栅/标准具选模：在腔内插入低精细度标准具或替换一面镜为光栅，给非目标模附加损耗，把竞争压死。灯泵 YAG 单频机的传统方案。
• 扭转模腔（twyman-green 型）：腔内放布儒斯特窗与 λ/4 波片，让两束正交圆偏振往返叠加抵消空间烧孔——驻波腔内"波节粒子闲置"的问题被相位手段化解，配合短腔可到单频百 mW 级。
• 环形行波腔 + 光隔离器：2.3 节讲过，行波腔消灭驻波节点，配非互易器件保证单向。商品化单频环形 YAG（如非平面环形腔 NPRO）以线宽 kHz 级、功率瓦级成为引力波与冷原子领域的经典种子源。

窄线宽的下一步是 3.1 节的稳频：单频是"只有一根齿"，稳频是"这根齿别乱动"。两者合起来，才有光谱学与计量的光源基础。

高功率的死结：热透镜

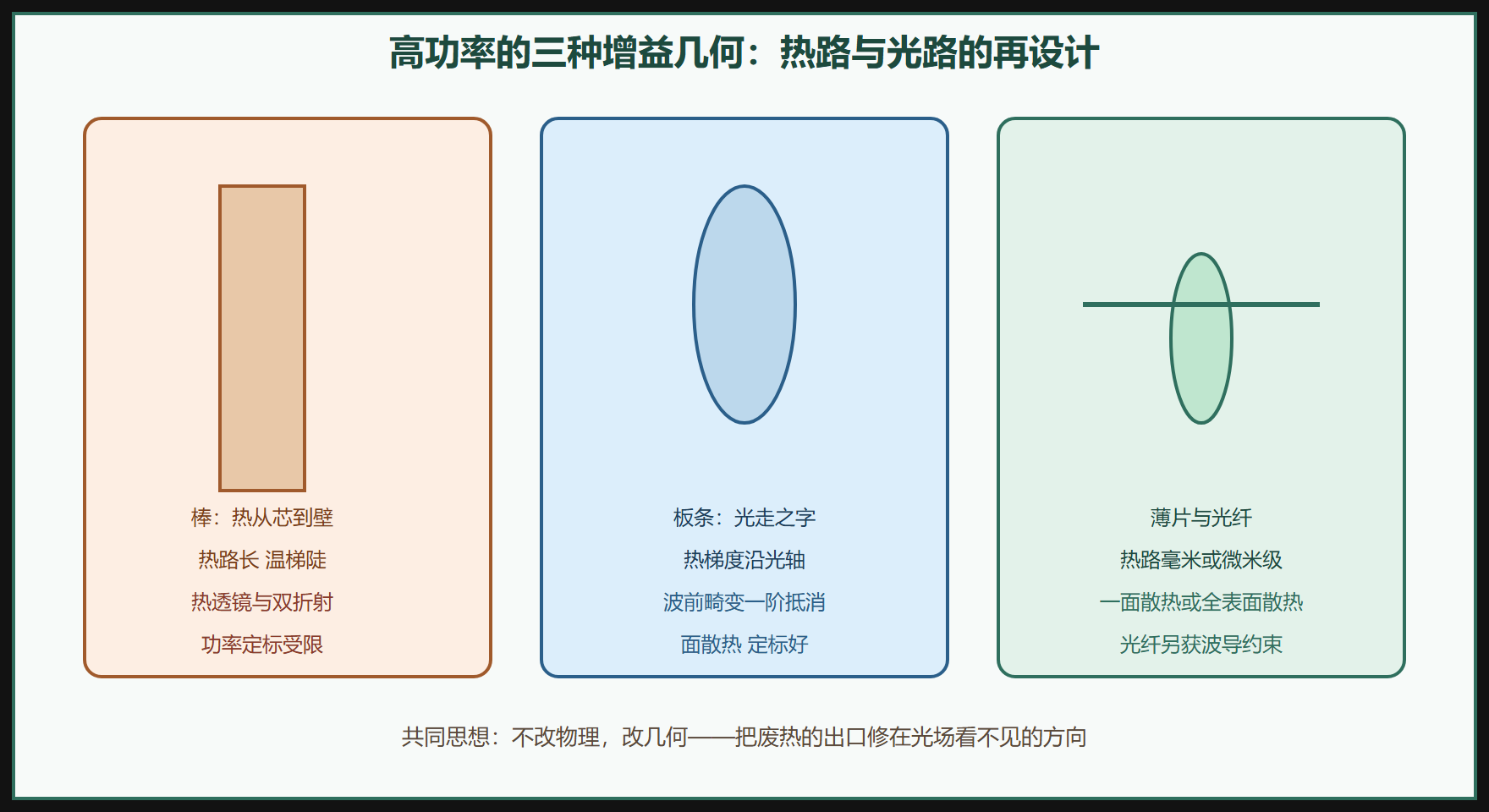

棒状固体介质里，废热从棒芯流向棒壁，径向温度梯度产生两个恶果：折射率径向变化（热透镜，焦距随泵浦功率变化，把 1.3 节的腔稳定图搅得工作点乱漂）与应力双折射（偏振劣化、倍频效率崩塌）。棒径加粗，热路更长、温梯更陡——棒的功率定标律是死路。破局的三种几何，全部围绕"把热路变短、把散热面变大"：

• 板条（slab）：介质切成宽薄板，光在其中全反射走"之"字形，热流方向与光轴近似一维平行——一阶热透镜被几何抵消，百 W 到 kW 级平均功率可期。
• 薄片/碟片（disk）：Yb:YAG 薄片贴在水冷热沉上，厚度仅 100–200 μm，热路极短、轴向温梯；光路用多通反射多次穿过薄片"薄利多销"。光束质量极好（M² < 1.5），千瓦级薄片是高亮厚板切割的主力（2.4 节对比表里的强者）。
• 光纤：2.1 节讲过其散热禀赋，这里补功率视角：纤芯把信号与泵浦"焊"在一起，双包层结构让多模泵浦在内包层传输、沿途被掺杂纤芯吸收。单纤千瓦级连续已是商品。上限来自纤芯非线性（受激拉曼散射 SRS、自相位调制）与模式不稳定——光纤的功率天花板不是热，是非线性与模场，这与棒、盘恰好互补。

MOPA：种子与肌肉分工

单频（要求低功率下精细）与高功率（要求粗放几何）天然矛盾，主振荡功率放大（MOPA）架构把两者拆开：一个小巧的单频种子振荡器负责"纯"，后面接放大级负责"猛"。种子可以是非平面环形单频 YAG，也可以是锁模飞秒振荡器（3.4 节 CPA 的组织方式）；放大级可以是棒、板条、碟片或多级光纤放大器。MOPA 是激光界的"分工革命"：质量与产量不再由同一台机器同时承担。光纤皮秒 MOPA 打标机、掺 Er 光纤放大器（EDFA，通信中继的标准件）都是这个架构的子孙。

易错点与台上直觉

易错一：单频=窄线宽的混淆。单频指"单纵模运转"，线宽可以仍有 MHz；窄线宽需要加上稳频与低噪声泵浦。规格书里"单频"与"线宽 < 100 kHz"是两个独立承诺。

易错二：认为薄片功率密度低是缺点。薄片每单位厚度增益低，靠多通反射补足——它的低热负荷恰恰是高光束质量的本钱。"薄利多销"的几何换来的是千瓦级仍保持近衍射极限，这笔账要整体看。

易错三：光纤放大器随便接。放大器入端的回光会沿光纤反向进入种子源，破坏单频稳定甚至损坏器件——隔离器是 MOPA 链路的强制件，省掉它是最常见的"省钱变烧钱"。

台面直觉：判断热透镜严重程度的老办法是在不同泵浦电流下扫描腔镜位置、记录输出最大点——热焦距变化会把这个"最佳点"推着走；把电流-最佳镜位画成曲线，就是这台机器的热指纹，5.5 节维护台账里最有预测价值的一页。下一节把波长的自由度也打开：可调谐与特种激光器。

升级路径的决策顺序

面对"性能不够"的局面，升级顺序比升级本身更重要。经验法则有四步：先问腔与匹配是否已到最优（最便宜的升级是重新调腔与模匹配，常常白捡百分之二三十）；再问泵浦是否有余量（换更强的泵浦模块，注意 2.2 节的波长锁定问题）；然后才动增益几何（棒换板条、直腔改 MOPA，工程量陡增）；最后考虑换波长体系（整个架构重来）。跳级升级的典型症状是"花大钱办小事"——比如在失谐的腔上换千瓦泵浦，得到的只是更快的烧镜。

单频侧也有对应的顺序：先确认是否真的需要单频（很多应用用窄带滤光就能凑合）、再从短腔与选模件做起（便宜可逆）、最后才上环形腔与隔离器（昂贵且娇贵）。而窄线宽的最后一公里永远是 3.1 节的稳频——再好的单频腔，裸跑的线宽也只是千赫到兆赫级。

高功率与单频在 MOPA 顶端的会师值得专门一提：光纤化的单频 MOPA（单频种子加多级掺镱放大）已能提供数百瓦单频输出，支撑引力波 interferometer 的功率升级与钠信标激光（589 nm 倍频）等大科学装置。这条"种子决定品质、放大决定规模"的路线，是本章两条主线在工程上的合流点，也是判断一个厂商技术深度的好样本——能把单频 MOPA 做稳定的公司，光学的内功差不了。

一个健康的检验指标也值得记录：升级后的系统应在额定功率连续运转数小时，功率漂移小于百分之一、光束质量无可测劣化——这个"稳定度验收"比峰值指标更能区分真升级与纸面升级。

关于三类高功率几何的现场判别也附一个速记：看到又长又扁的增益通道是板条，看到贴着水冷板的圆薄片是碟片，看到一卷光纤加一堆熔接点是光纤机器。三者的维护入口也不同——板条查水密封与端面，碟片查薄片装配应力，光纤查熔接点与包层滤除器温度（4.4 节），进机房先认架构，排错路线就定了大半。
