第 4 章的收官节讲"后勤三件套"：泵浦模块的亮度与波长稳定性、光纤激光器的无源器件链、以及贯穿一切的热管理设计。前几节的每次性能跃升（单频、千瓦、飞秒），背后都有这三件套的一票。本节还给出全册唯一一段热设计数值算例——废热不会自己消失，工程师的体面在于事先算清楚它去哪。
泵浦模块：亮度是硬通货
2.2 节讲了二极管泵浦的效率优势，这里补上工程视角。激光二极管的基本单元是巴条（bar，厘米宽的多发射器阵列）与单发射器；把它们组合成泵浦模块时，核心指标是亮度（功率/面积/立体角）与波长稳定性。端泵要亮度（光束质量好才能聚焦进小模场）、侧泵要总功率、光纤泵浦合束器则要求多路二极管经光纤耦合后亮度守恒地合为一路。二极管的寿命管理（万小时级衰减曲线）与结温控制（散热每差 10 度寿命大约减半的经验法则）决定了整机维护周期（5.5 节台账的输入项）。
波长稳定的两个工程手段值得记住：波长锁定元件（体布拉格光栅把二极管发射峰钉住，对抗 2.2 节讲过的温漂）与窄吸收峰介质的替代选择（改用 888 nm 泵 Nd:YAG——吸收系数低但吸收带宽容忍温漂，牺牲一点吸收长度换鲁棒性，工程 trade-off 的又一例）。
光纤器件：全光纤化的积木
光纤激光器真正的产业竞争力不在光纤本身，而在"全光纤链路"——用熔接代替自由空间对准，机器从实验室设备变成车间电器：
- 光纤布拉格光栅（FBG）：紫外写入的周期性折射率调制，充当"写在光纤里的腔镜"（高反栅与输出栅一对构成谐振腔）。免调整、机械稳定，波长由栅周期锁定。
- 泵浦合束器：多根泵浦光纤与信号光纤熔拉合束，把数路二极管功率注入双包层光纤，是千瓦机的功率入口。
- 包层光滤除器：剥掉泄漏到内包层的杂散光（转成热但不在信号里），保护后续器件。
- 端帽与模场适配器：端帽扩大出光面降低功率密度（防端面损伤），模场适配器连接不同芯径光纤降低熔接损耗。
- 光纤隔离器与声光/电光调制器：MOPA 链路（4.1 节）的光纤版执行件。
熔接点的损耗（每个 0.05–0.1 dB）与回返损是链路预算的账目；全光纤链路上任何一个熔接点劣化，都表现为整机功率下滑（5.5 节排错时用光时域反射定位）。
热管理：把废热算清楚
一切效率账（2.2 节）的另一半是热账。热的三个去向决定三种设计：
- 传导（热沉、水冷板）：热阻串联模型 ΔT = P_heat × R_th，芯片到水路每层材料贡献一份热阻。
- 对流（风冷、水冷换热）：散热能力正比于流量与温差。
- 辐射：激光功率密度下通常可忽略（但高真空与高功率时有戏份）。
# 一台 2 kW 掺镱光纤激光器的热设计速算 P_out = 2000.0 eta = 0.35 # 电光效率 P_heat = P_out * (1 - eta) / eta # 废热（含二极管与整机） print(f"整机废热 ≈ {P_heat/1e3:.1f} kW") # 水路设计：进水 22 C 出水不超过 30 C flow = P_heat / (4186 * 8) # kg/s，温升 8 K print(f"所需水流量 ≈ {flow:.3f} kg/s ≈ {flow*60:.1f} L/min") # 输出: 废热 ≈ 3.7 kW；流量 ≈ 0.11 kg/s ≈ 6.6 L/min
六升多每分钟的水只是"能搬走"的下限；实际水机还要为二极管结温裕量、环境夏季工况、水垢与流量衰减留系数——热设计的艺术就是把所有"标称"换成"最热天的下午"再算一遍。
固体介质侧还有两个热管理专属武器：键合复合晶体（纯 YAG 帽层键合在掺杂芯区，端面无掺杂则无端面吸收热，热负荷重新分布、损伤阈值提高）与微通道冷却（板条贴微通道层流板，散热密度再上一个台阶，代价是水质要求苛刻）。

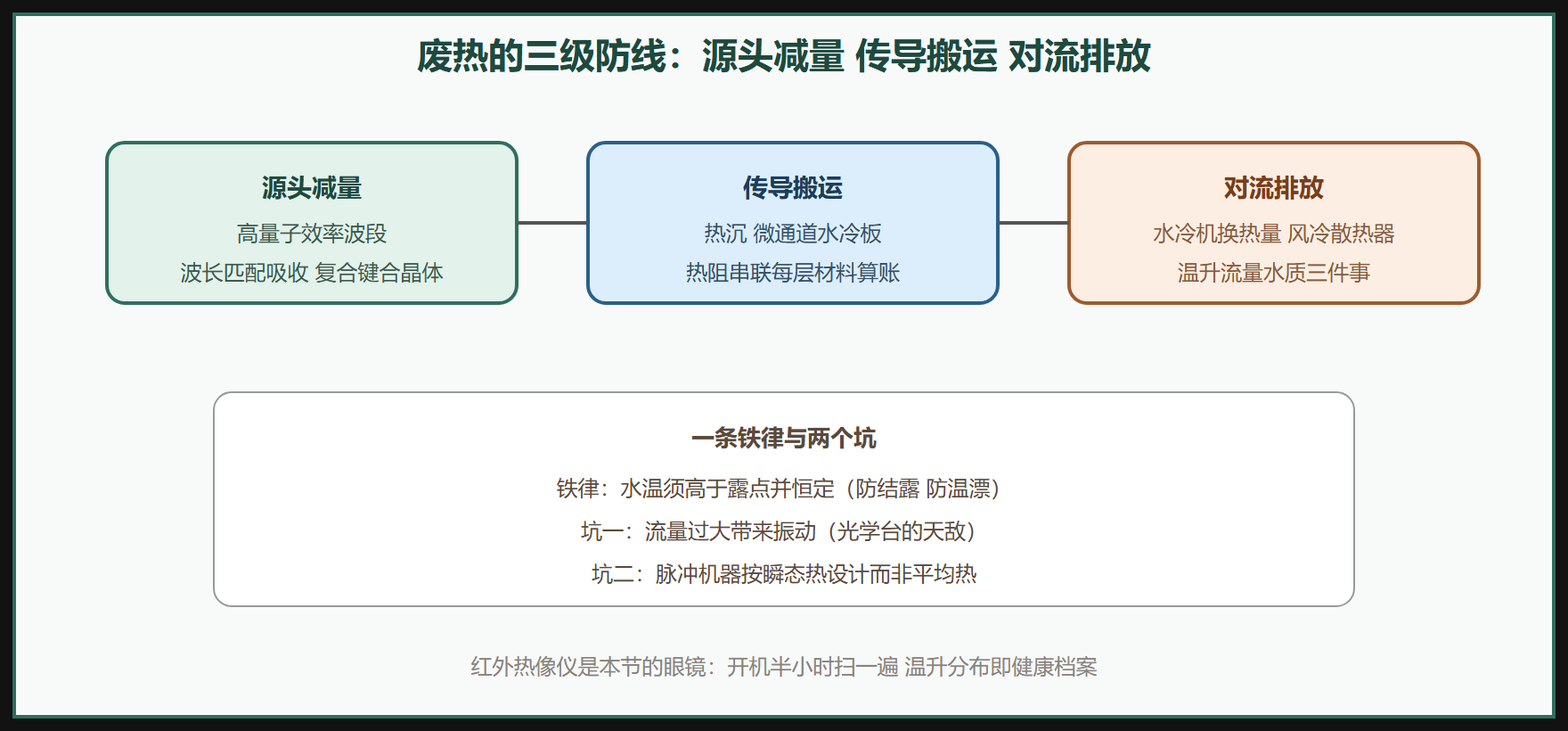

热管理的三级防线全景
易错点与台上直觉
易错一：把水冷当"越大越好"。流量过大带来振动与压降问题（光学台最怕振动，1.3 节腔模对几纳米的位移敏感）；水温过低会结露（光学面与电光晶体凝水是灾难）。恒温比"更冷"重要——目标水温应高于露点并保持稳定。
易错二：光纤熔接点"看不见就不管"。熔接点损伤（气泡、错位）会局部发热，最终烧穿涂覆层。全光纤机器的定期检查项应包括关键熔接点温度（红外热像仪扫一遍，几十秒的事）。
易错三：热管理的"稳态思维"。脉冲机器的热是瞬变的（burst 模式下二极管与介质的温升时间常数不同步），按平均功率设计的水路可能在长脉冲串期间被瞬态峰值打穿——重频扫描设备的出光稳定性问题，一半根源在这。
台面直觉：红外热像仪是本节主题的"眼镜"——整机开机半小时后扫一遍，二极管模块、增益介质、隔离器、水路接口的温升分布一目了然；哪一处比同型机器烫，哪一处就在预支寿命。至此第 4 章的硬件与后勤全部就位，下一章把整台机器联调起来。
后勤三件套的"木桶效应"
泵浦、器件、热管理构成一个木桶：整机的极限功率与寿命由最短板决定。常见的短板排序案例：精心设计的光纤放大链配了普通开关电源，泵浦纹波直接写进输出噪声（3.1 节）；千瓦碟片配了实验室级的自来水冷却，水质结垢一个月堵掉微通道（本节）；全光纤链路省了一个隔离器，回光缓慢损伤种子直到某天突然失效（4.1 节）。后勤件的每次"省"，都会在最不合时宜的时刻以停机的形式收取复利——这是本节最想留给读者的一条工程价值观。
三件套的维护也有联动性：泵浦二极管的衰减（输出功率缓慢下降）会先被 5.5 节的趋势线发现；热管理的水质劣化会同时推高水温与振动；器件的熔接点劣化会同时改变光谱与损耗。有经验的工程师读一组例行数据（功率、水温、光谱、驱动电流）就能大致定位哪件后勤在闹脾气——这种"多参数联合诊断"的能力，来自把本节与 5.3、5.5 节读成一张网，而不是各自独立的章节。
本章收官的话：换件升级的一切硬件与后勤，最终服务于一个朴素目标——让第 3 章调出来的光品质，在第 6 章的现场经年累月地保持。第 5 章将把"保持"变成制度（测量、排错、维护），那也是本册从技术走向工程管理的转场。
