5.2 时序控制、智能平台与安全联锁

5.2 时序控制、智能平台与安全联锁

联调的第二课是"让多个部件在正确的时间做正确的事"，以及"让危险在任何时间都无法到达人"。本节覆盖三层：纳秒级的触发时序、设备级的集成平台、系统级的安全联锁。内容横跨光学与自动化，是激光工程师与"光学研究者"的分水岭——前者交付的是系统，不只是光。

触发与时序：多部件的节拍器

一台皮秒加工机里至少有四个"演员"要按剧本走位：激光振荡器、普克尔盒（选单脉冲）、振镜扫描头、工件位置传感器。时序系统（多通道延时发生器）的任务是给每个演员一根延时可调、抖动可控的触发线。

关键指标是抖动（jitter）：触发时刻的随机晃动。皮秒激光选单脉冲系统中，普克尔盒触发抖动 1 ns 看似很小，但腔内脉冲间隔是几纳秒量级——抖动接近脉冲间隔，选单就会随机漏选或双选，打标深度忽深忽浅。对策：低抖动硬件触发链（同级时钟分发，不用软件层转发）、关键通道用同一基准沿。同步泉浦 OPO（4.2 节）的腔长锁定、3.4 节泵浦探测实验的零点标定，都是本节时序功夫的主场。

时序设计的实操语言是"延时表"：以主触发为 t0，列出每个通道的延时、脉宽、极性、抖动预算。这张表是复现实验的最短路径——比任何文字描述都精确。

平台架构：分层的集成

把激光器、运动台、传感器、工艺参数捏成一个自动化平台，成熟的分层方式：

• 器件层：激光器、振镜、电机、阀、传感器的驱动接口（模拟量、数字 IO、串行总线）；
• 控制层：实时控制器（运动与触发的硬实时）+ 通用计算机（界面、数据、路径规划的分时任务）；
• 软件层：工艺参数库（材料-功率-速度-频率的配方管理）、任务队列、日志与追溯。

设计纪律只有一条：实时的事交给实时层。把振镜插补放在通用操作系统的任务队列里，Windows 一次更新就能让描线断续——这类"偶发劣化"的根因几乎总在层次错配。5.1 节的功率反馈若要参与工艺（比如随速度调制功率），同样必须住在实时层。

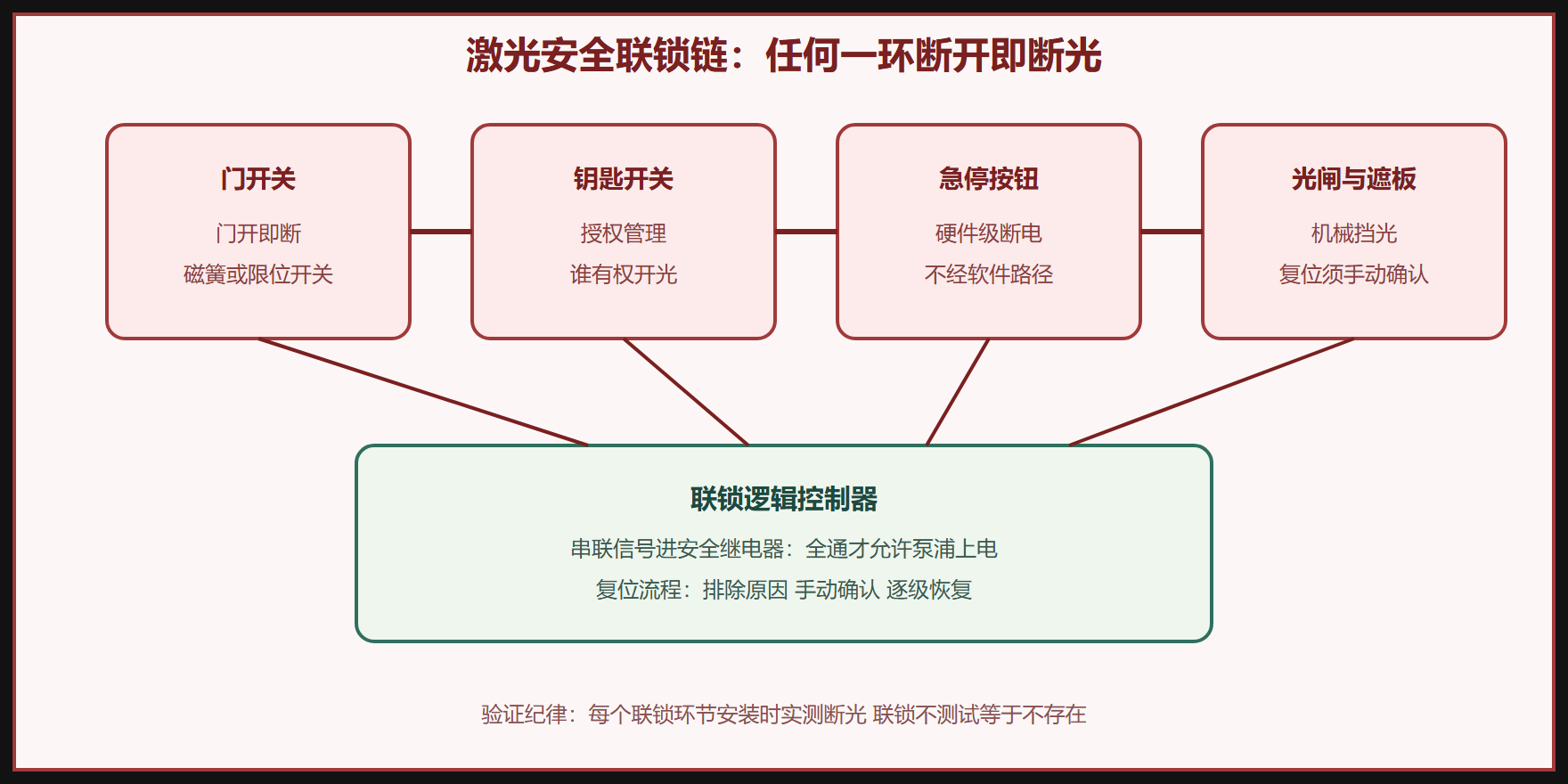

安全联锁：四级防线

高功率激光的安全（6.5 节讲分级与防护标准）在系统层面的实现是"联锁链"——一环断开，光即熄灭：

三条设计纪律：串联而非并联（任何一环断开都应切断，安全逻辑与功能逻辑分离）；失效安全（fail-safe）（断线、断气、掉电的默认状态是"光关"而非"光开"）；复位不允许自动（排除原因后必须人工确认，防止"门被扶着复位后里面还有人"的经典事故）。急停回路必须走硬件，不经过任何软件栈——软件可以死机，铜线不会。

易错点与台上直觉

易错一：拿通用 PC 的定时做关键时序。操作系统调度抖动毫秒级，对皮秒系统是天壤之别。凡是"纳秒要准"的线，用硬件延时发生器或 FPGA。

易错二：联锁"接了就算"。接线正确不等于功能正确：门开关被卡住顶住、光闸复位弹簧疲了，这些都要靠定期"恶意测试"（故意开门看光断不断）验证。6.5 节的安全体系里，联锁测试是审计的必查项。

易错三：时序问题当光学问题修。加工结果"有时好有时坏"，先查触发抖动与丢脉冲（示波器挂在执行端看实际波形），再怀疑光路。统计规律是：间歇性故障八成在电气与时序，持续性故障才多半在光学。

台面直觉：验收一台集成设备，亲手做三件事——开一次门（光应立断）、拍一次急停（全链断电）、看一次触发波形（示波器上抖动与漏脉冲）。三分钟的操作，胜过十页验收文档。下一节进入测量的世界：功率、能量与光谱。

平台工程的"可维护性优先"

自动化平台的设计哲学应当是"可维护性优先于功能堆叠"。一条实用的检验标准：六个月后接手的工程师，能否只靠图纸与日志在两小时内定位任意一路信号的来源与去向？达标的设计特征包括：信号命名规范（每根线有编号与含义）、关键节点的可测性（重要信号引出测试点或可在线观察）、参数的集中管理（延时表与配方不散落在程序各处）。这些细节在项目演示时毫无存在感，在深夜排障时价值千金——平台工程的成熟度，不看功能清单长度，看故障平均定位时间。

软件层还有一条激光行业特有的纪律：工艺参数的版本管理。切割参数、打标配方、扫描策略的每次调整都应留版本与效果记录，否则"上个月还能用的参数"会变成不可复现的都市传说。把 5.5 节的台账思想延伸到数字世界，是智能平台与"裸自动化"的分水岭——真正智能的平台，其智能首先体现在记得住自己做过什么。

安全联锁的最后一块拼图是人：操作规程与培训记录本身就是安全系统的一部分（6.5 节的管理控制层）。一台联锁完善的机器交给未受训的人，风险等级等于没有联锁——技术防线永远需要管理防线兜底，这句话值得写进每个实验室与车间的墙上。

时序问题的"取证工具箱"

时序排障需要一套顺手的取证工具：一台带宽足够的示波器（挂在执行端看真实波形，而不是相信控制软件的"已触发"提示）、一个光电探测器（把光脉冲变成电信号，与电触发同屏对比）、以及延时扫描记录的习惯（把关键通道的延时-响应关系画成曲线，抖动与漏触发的规律会自己浮现）。三个工具加起来不到一台入门示波器的预算，却能覆盖 5.2 节八成的排障场景。

取证的一条黄金法则是测执行端而非测命令端：软件说"发了触发"与执行器件"收到了触发"之间隔着驱动器、线缆、光耦与地线环路，任何一环都可能吃掉边沿或注入抖动。见过太多团队在软件日志里找时序问题，而示波器的探头一搭到执行端，问题当场现形。

时序系统的文档化也常被轻视：一张不断更新的延时表（通道、延时、脉宽、极性、抖动预算、负责人）是系统最诚实的自画像。设备改造后若延时表不同步更新，半年后的任何排障都等于从零开始——把延时表当代码一样做版本管理，是成熟团队的通行做法。

最后回到安全联锁与时序的交点：联锁的"响应时间"本身也是一个时序指标（从门开到光断的毫秒数），它决定了"门开瞬间光还在腔内飞"的窗口期。验收时用示波器实测这个时间并与风险评估对账——安全系统的每个参数，都值得享受与科研信号同等的测量待遇。

关于联锁链还有一句必须写死的话：任何对安全回路的"临时旁通"（调试时用夹子顶住门开关之类）都是绝对红线，历史上多数严重激光事故的链条里都有一次"就这一次"的旁通。正确做法是把调试需求设计进系统——维护模式钥匙、可视围挡、双人规则，让"安全地做不安全的事"有制度通道。文化红线与技术红线共同构成 6.5 节安全体系的现场执行层。
