3.2 反射与马赫杆：冲击波撞上墙之后

3.2 反射与马赫杆：冲击波撞上墙之后

冲击波撞击刚性壁面时，反射波后压力可达入射波的 2 到 8 倍以上；斜入射角度超过约 40 度（强波时更低）后，规则反射失稳，演化为带马赫杆的三波结构，近墙区域出现高而窄的高压脊。这就是"墙角更危险"的力学根源，也是抗爆设计（第 8 章）必须核算的工况。

上一节算的是自由场载荷；真实现场的波几乎总会先撞上点什么。本节把"反射"这块拼图补上，勘测者才能从墙面破坏痕迹反推自由场参数。

正反射：最粗暴的倍增

波垂直撞上刚性墙，波后气体被瞬间逼停，动量全部转化为压力——相当于在入射波后又叠加一道虚拟波。理想气体下正反射的增强倍数只取决于入射波强度：弱波极限是 2 倍（与声波一致），入射超压 1 个大气压时约 3 倍，入射超压 10 个大气压时约 5.6 倍，强波极限趋近 8 倍。用 Python 演算这条倍数曲线：

# 正反射增强倍数随入射超压的变化（理想气体 gamma=1.4）
p0, gamma = 1.013e5, 1.4
print(f"{'入射超压 atm':>12} {'反射/入射倍数':>12}")
for dp_atm in [0.1, 0.5, 1, 3, 10, 30]:
    p_i = dp_atm*p0 + p0                  # 入射波后压力
    x = p_i/p0                            # 压力比
    # 理想气体正反射公式
    r = (2*gamma*x - (gamma-1)) / (gamma+1)
    p_r = p_i * ((3*gamma-1)*x - (gamma-1)) / ((gamma-1)*x + 1)
    print(f"{dp_atm:>12.1f} {p_r/p_i:>12.2f}")
​

输出从 2.05 倍（0.1 大气压）平滑升到 7 倍以上（30 大气压）。这行小表有直接的勘测用途：现场量得墙面某处破片穿透深度，对应反射超压阈值，除以反射倍数就换回自由场超压，再进 3.3 节的反演。

斜反射的两种命运：规则与马赫

入射角小于某个临界值时，反射按几何光学式进行：入射波、反射波与壁面夹角相等，两波阵面在壁面相交于滑移点。但入射角超过临界值（约 40 度，随入射强度略变），几何上要求的反射波"追不上"交点运动，波系被迫重组：交点脱离壁面，形成一个近垂直的强波——马赫杆——横扫壁面。马赫杆后压力高于规则反射的壁面压力，且高压区直接贴地延伸。

图：斜反射的分岔。三波点高度随传播增大，马赫杆高度也随之增长——这解释了为什么大当量爆炸的地面马赫区能延伸数公里。

勘测演练：巷道口的破坏异常

某事故现场，一条长直巷道正对爆心。勘测发现一个反直觉现象：巷道口的破坏比正对爆心的开阔墙面更严重，门框混凝土剥落深度是空旷区同类墙体的三倍。解释分三层：

第一层，巷道对波的约束：波冲进巷道后不能向侧向膨胀，衰减远慢于自由场，近似平面波传播——这是"约束增强"；

第二层，壁面反复反射：平面波在巷道内两壁交替斜反射，每次反射都在壁面局部加压，等效于载荷持续高于自由场；

第三层，马赫杆形成：若爆心与巷道口呈掠射几何，入口段直接落在马赫区，贴地高压脊扫过门框。三层叠加，三倍增强完全可以解释。勘测报告据此修正了药量反演的输入——若按开阔地公式处理巷道口痕迹，会把药量高估近一倍。

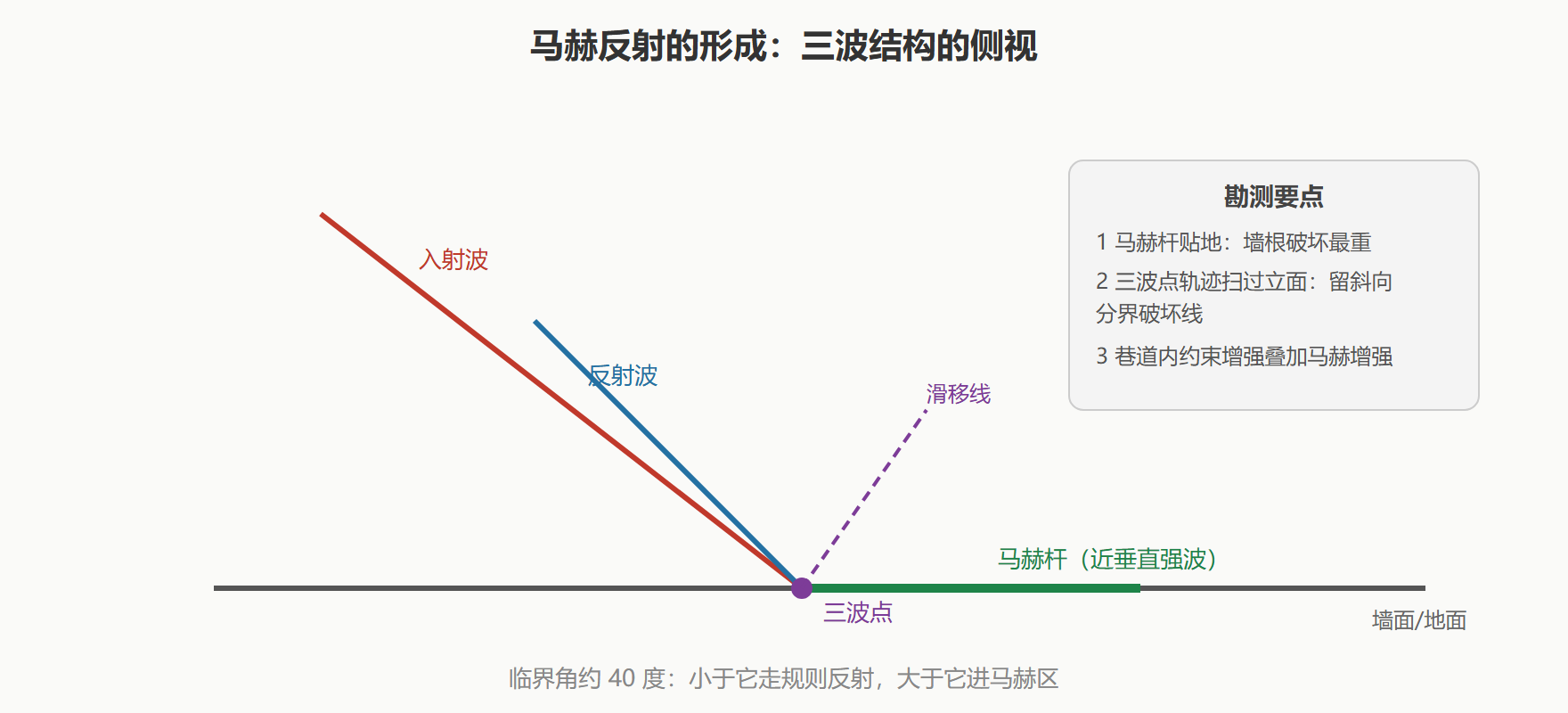

图：三波结构几何与勘测要点。现场那条"斜向分界破坏线"是判断马赫反射发生过的重要物证。

⚠️ 常见坑：反射倍数不能套用到柔性墙。上述 2 到 8 倍的公式假设墙面刚性不变形；薄钢板、玻璃在波到达后毫秒级就开始变形吸能，实际反射超压低于公式值。勘测玻璃破碎痕迹时要用带响应修正的阈值。

绕射：波的另一个课堂

波除反射外还会绕过障碍物——绕射。冲击波的绕射能力随波长（正压段空间长度）增长：大药量长脉冲绕过屏障后仍保有可观超压，小药量短脉冲则被屏障显著削弱。这决定了防爆墙的设计逻辑：墙的高度与到保护目标的距离共同决定"阴影区"范围，而阴影区的安全裕度取决于脉冲长度与药量的关系。勘测上，屏障后侧的破坏若高于按几何阴影的预估，先查药量是否被低估，再查是否存在绕射增强的掠入条件（波贴着墙顶滑入）。

城市场地的复杂之处在于多面反射叠加：街道峡谷两侧建筑交替反射，波形往返叠加后持续时间拉长、局部峰值起伏。超压痕迹呈斑驳分布（同类窗户有的碎有的完好）通常不是药量异常，而是多路径叠加的干涉图样——把碎窗位置画在地图上，斑驳条纹的间距本身就能反推主反射路径。

反射勘测的数据交叉

墙面破坏痕迹与地面传感器数据可以互相校验：墙面上某点的反射增强可按入射角估算，而地面传感器阵列记录的到时差给出入射波方向——两者独立推出的入射角应一致。某事故复核中，墙面破坏反推入射角四十五度、传感器到时差反推三十度，矛盾指向墙面痕迹实际是二次飞溅撞击所致而非反射超压，避免了一次错误换算。多源角度互相咬合，是反射区勘测的必做功课。

三波点的轨迹在立面上留下"斜向分界破坏线"，其倾角与马赫杆高度增长率相关，理论上有据可推；实测分界线的位置与倾角，可反过来核对对入射波强度与时序的判断——墙面上的一条裂缝，同时是强度计与时钟。

反射区勘测的记录规范也应统一：每处墙面痕迹记录入射角估计、反射类型判断（规则或马赫）、换算所用倍数与依据三要素，缺项的痕迹在交叉验证时只能降级使用。

本节要点回顾

• 正反射倍增：理想气体下 2 到 8 倍，只随入射强度变化，勘测换算的基本系数；
• 临界角约 40 度：超过则规则反射失稳，形成带马赫杆的三波结构；
• 马赫杆贴地：墙根与墙角载荷异常增大的直接原因，大当量爆炸的地面马赫区可延伸数公里；
• 巷道三层增强：约束衰减慢、反复反射、掠射马赫，解释巷道口破坏异常；
• 柔性墙例外：反射倍数公式只对刚性面成立，薄壁结构要修正。

下一节把前三节的工具合龙：相似律加超压数据加破坏阈值，完成从现场到药量的定量反演。
