4.3 层裂与绝热剪切：断口里的勘测证据

4.3 层裂与绝热剪切：断口里的勘测证据

层裂（自由面反射拉伸波撕出的碟形崩落）与绝热剪切带（塑性功局部化加热形成的白色窄带）是爆炸载荷特有的两种断裂，断口形貌各自携带载荷方向、幅值与时长的信息。读懂它们，勘测者就能从一块残骸反推出"当时挨了怎样的一击"。本节是第 4 章的勘测落地。

前两节讲波如何传、材料如何抗，本节看结果：材料输了之后留下的"遗言"。

层裂：背面的暗伤

层裂的机理在 4.1 已埋下伏笔：压缩波抵达自由面反射为拉伸波，入射与反射叠加，在距表面某深度处拉应力率先超过动态拉伸强度，裂纹在此萌生并扩展，一块碟形碎片以可观速度飞出。关键判读量是层裂面深度——它等于反射波与入射波叠加达到临界拉伸的时空点，直接编码了脉冲的宽度：脉冲越长（正压持续时间越长），层裂面越深。

现场识别三特征：层裂面大致平行于受载表面；碎片断面平滑呈碟形，边缘有剪切唇；受载面完好而背面"开花"。勘测应用直接由此展开：

# 由层裂面深度反推入射脉冲宽度
c0 = 5100.0        # 钢中纵波速 m/s
delta = 6.0e-3     # 实测层裂面深度 m
# 简化关系：层裂深度约等于脉冲空间半长的四分之一到一半，取几何因子 k
k = 0.5
tau = k * 2*delta / c0   # 脉冲时间宽度
print(f"层裂深度 {delta*1e3:.1f} mm")
print(f"反推入射脉冲时间宽度约 {tau*1e6:.2f} 微秒")
# 与相似律交叉核对：若已知药量，可估接触面压力脉冲量级
print("核对建议：用第3章比例距离反推的自由场超压乘反射系数，量级应与此脉冲匹配")
​

输出：6 毫米层裂深度对应约 1.18 微秒的脉冲宽度——典型的近距离接触爆炸特征（脉冲短而强）。若反过来测得层裂面深达几厘米，则是脉冲长的中远场或大药量信号。一块残骸、一把卡尺，就把载荷时间尺度框定了，这是断口勘测性价比最高的一招。

绝热剪切带：热与变形的合谋

高应变率变形下，塑性功转化的热量来不及传导（绝热假设），材料温度局部飙升；升温又降低局部强度（4.2 的温度软化项），变形进一步向该处集中——正反馈一旦成型，全部剪切变形挤进十几微米宽的窄带，带内温度可越过相变点，淬冷后呈现"白亮带"（形变马氏体）。这就是绝热剪切带（ASB）。

识别要点：宏观上呈 45 度斜裂纹或平滑如镜的斜断口（最大剪切方向）；微观金相下为宽十到百微米的白色腐蚀抗性带，带中心常有微孔和裂纹核。勘测解读规则：

• 剪切带走向给出载荷的主压方向（带面平行于最大剪切面）；
• 带内微孔密度暗示带内温升幅度；
• 多条平行剪切带 = 多次加载或载荷反复换向。

⚠️ 常见坑：把疲劳断口与剪切带混淆。疲劳纹是逐周扩展的条带，垂直于裂纹扩展方向；剪切带是一次性大变形产物。两者金相形貌完全不同，但宏观上都可能呈平滑断面——爆炸事故残骸鉴定必须做金相，不能只看宏观。

综合勘测演练：一块靶板残骸的完整判读

某试验后回收一块 40 毫米厚钢靶残骸，三面有信息：受载面有直径 30 毫米的浅坑与再凝固飞溅物；背面缺失一块碟形区域，断面平滑，残余厚度 32 毫米（即层裂面深约 8 毫米）；侧面贯穿一条 45 度白色窄带，金相确认形变带内有微孔。

判读结论链：受载面浅坑加飞溅物指向高温高压短脉冲接触载荷（聚能射流的痕迹特征，第 7 章）；层裂面深 8 毫米按 4.1 关系反推脉冲约 1.6 微秒，与射流冲击的时间尺度吻合；侧面剪切带说明载荷的主压方向与板面成约 45 度，提示射流入射非垂直或存在叠加重叠。三条证据互相咬合，判读从"挨了一击"细化到"一记斜向、微秒级、局部高压的冲击，高度疑似聚能射流"——这就是断口勘测的完整闭环。

图：三面证据汇成单一结论。勘测报告的说服力来自证据链的互锁，而非任何单条"铁证"。

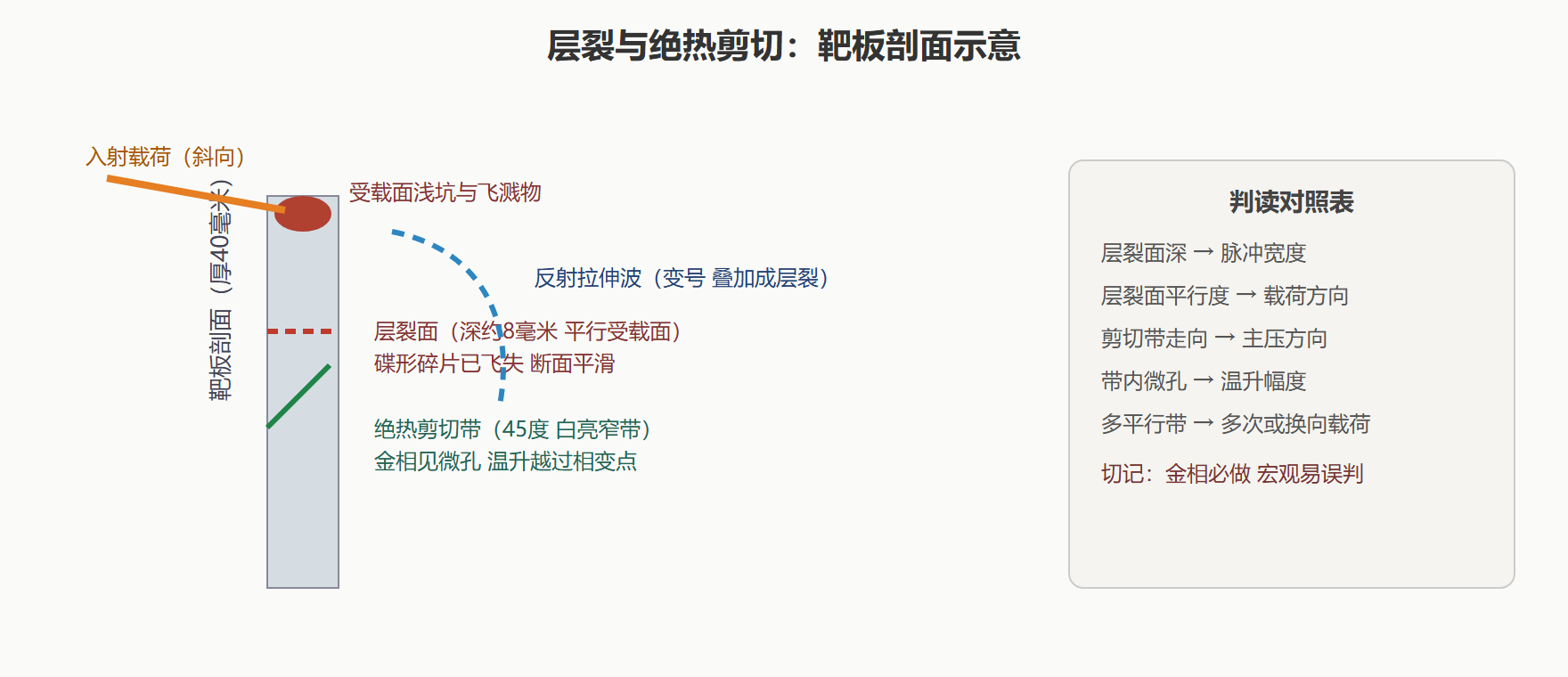

图：残骸剖面与判读对照。左图把三面证据放进同一剖面，右表给出每条证据对应的载荷信息。

💡 关键直觉：层裂与剪切带是"材料写下的载荷自传"——层裂记录脉冲的时间宽度，剪切带记录方向与温升。勘测者读断口，本质上是替材料把这本自传翻译成工程语言。

冲击相变：断口的隐藏章节

强冲击还可能改写材料的晶体结构——冲击相变。纯铁在约十三个吉帕冲击压力下发生体心立方到六方密排的结构转变，体积收缩约百分之五，在卸载路径上留下独特的"双波结构"（相变波分离）与金相中的板条状马氏体痕迹。地质证据更壮观：陨石坑石英中的柯石英与斯石英，是冲击波压力超过二十吉帕的矿物学铁证，地质学家凭它们给撞击坑定年定级，原理与实验室层裂判读一脉相承。

勘测者的实用收获：金相样品里若发现相变产物，等于拿到压力下限的证据（低于相变压力不可能出现），这比任何波形反演都更"硬"。反之，若推算压力远超相变阈值而金相无相变痕迹，先怀疑推算而非显微镜。

层裂勘测还有一处易漏的细节：层裂面数量。同一发载荷在厚板里可以产生多层层裂（阶梯断口），每层对应一次"入射-反射"叠加的极值位置。层层测量各裂面深度，逐层反推脉冲结构，比单层信息量大一倍——脉冲的多次振荡（入射波尾部的回摆）在多层裂面里有独立记录，等于免费的波形存档。

本节要点回顾

• 层裂三特征：断面平行受载面、碟形碎片、受载面完好；深度直接反推脉冲宽度；
• 绝热剪切带正反馈：塑性生热、热软化集中变形，微米级白亮带记录方向与温升；
• 判读必须金相：宏观平滑断面可以是剪切带也可以是疲劳，混淆即误判；
• 证据链互锁：三面证据互相咬合并可交叉复算，结论才有分量。

第 4 章完结。物理与材料的基础打牢了，下一章进入计算机：用数值模拟把本章的本构、第 3 章的波，一起放进同一套算法里重放。
