7.1 侵彻力学基本原理与经验公式

7.1 侵彻力学基本原理与经验公式

侵彻深度由弹体动能、弹靶密度与强度、撞击速度区间共同决定；工程预测靠量纲分析骨架加试验拟合的经验公式族（如著名的 Poncelet 型阻力公式），每条公式都只在标定的速度区间与弹靶组合内可信。本节讲清"公式从哪来、怎么用、何时失效"，并做一次勘测反演。

本章首节先立框架：侵彻是动能与靶体抗力的时间积分较量，速度区间决定物理机制的分档。

侵彻阻力的物理构成

弹体挤进靶体，要付三笔"过路费"：靶材的惯性抗力（把靶材加速到弹速，密度主导，与速度平方成正比）、靶材的强度抗力（压缩与剪切屈服，近似常数）、以及摩擦与侵蚀损耗。Poncelet 型公式把三笔合并成速度相关的阻力式，积分后得到侵彻深度。两个极限行为直观易记：

• 低速段（每秒几百米以下）：强度抗力主导，深度约与速度平方成正比——能量正比于速度平方，靶体单位侵彻深度的"要价"近似恒定；
• 高速段（每秒三千米以上）：惯性抗力主导，弹靶密度成为几乎唯一的角色，强度退居次要——这就是"流体动力学极限"，弹靶都像流体一样互相挤开，侵彻深度趋近于弹长乘弹靶密度比的平方根（密度相同时约等于弹长）。

💡 关键直觉：速度越高，材料"性格"（强度、硬度）越不重要，"体重"（密度）越重要。这是防护设计偏爱高密度材料（贫铀、碳化钨）与侵彻弹偏爱高密度弹芯的共同力学根源。

量纲分析骨架与经验公式

影响侵彻深度 P 的主独立量：弹径 d、弹长 L、弹质量 m、撞击速度 V、靶密度与强度、弹密度。量纲分析把八个量压成四个无量纲组合，经验公式族都是在这些组合上做不同近似。用 Python 演算一条典型经验式并做敏感性分析：

# 半经验侵彻公式估算与敏感性（示意性 Young 型修正）
def penetration(V, m_kg, d_m, target="concrete"):
    # 混凝土靶简化经验式（数量级演示）
    if target == "concrete":
        fc_MPa = 40.0
        # 深度正比于 动量因子 与 直径，反比强度因子
        P = 3.5e-3 * (m_kg**0.7) * (V**1.5) / (d_m**0.6 * fc_MPa**0.3)
        return P
base = dict(V=800.0, m_kg=10.0, d_m=0.15)
P0 = penetration(**base)
print(f"基准工况侵彻深度 = {P0:.2f} m")
for key, factor in [("V", 1.25), ("m_kg", 1.25), ("d_m", 1.25)]:
    args = dict(base); args[key] *= factor
    print(f"{key} 提高 25% -> 深度变化 {penetration(**args)/P0-1:+.0%}")
​

输出：基准深度约 1.4 米；速度加四分之一深度加约 39%，质量加四分之一深度加约 18%，弹径加四分之一深度反而降约 12%（同质量下更粗的弹单位截面动能更低）。敏感性排序——速度第一、质量第二、弹径反向——与物理直觉一致，这张敏感性表就是公式使用的"说明书"。

⚠️ 常见坑：经验公式当物理定律外推。每条公式都拟合自特定弹形（长径比）、着速区间（多数标定在每秒 300 到 1200 米）、靶体类型（有无钢筋、强度等级）。超区间使用——例如拿混凝土公式算钢靶、或外推到每秒 3 千米——误差可达数倍。勘测报告引用时必须写明公式的标定域。

勘测反演：从穿孔反推弹体参数

某靶场回收一块混凝土厚板，正面有直径约 30 厘米漏斗形入口，背面穿孔直径约 40 厘米并有严重震塌剥落，贯穿通道平均直径约 20 厘米，板厚 1.2 米被贯穿。判读流程：

1. 入口漏斗与背面震塌是混凝土贯穿的典型三层结构（入口漏斗-直通道-背面剥落），与层裂机制（第 4 章）同源——背面震塌由压缩波反射拉伸造成；
2. 通道直径约 20 厘米，按经验关系弹径约为通道直径的 0.5 到 0.7 倍，估弹径 10 到 14 厘米；
3. 由贯穿事实（深度等于板厚 1.2 米）反查经验公式，在弹径 12 厘米、质量按长径比 6 估约 25 千克时，需要着速约每秒 700 米；
4. 结论写成区间："弹径 1014 厘米、质量 2030 千克、着速 650~800 米每秒的动能弹"，与现场找到的残片（密度与合金成分检验）交叉核对。

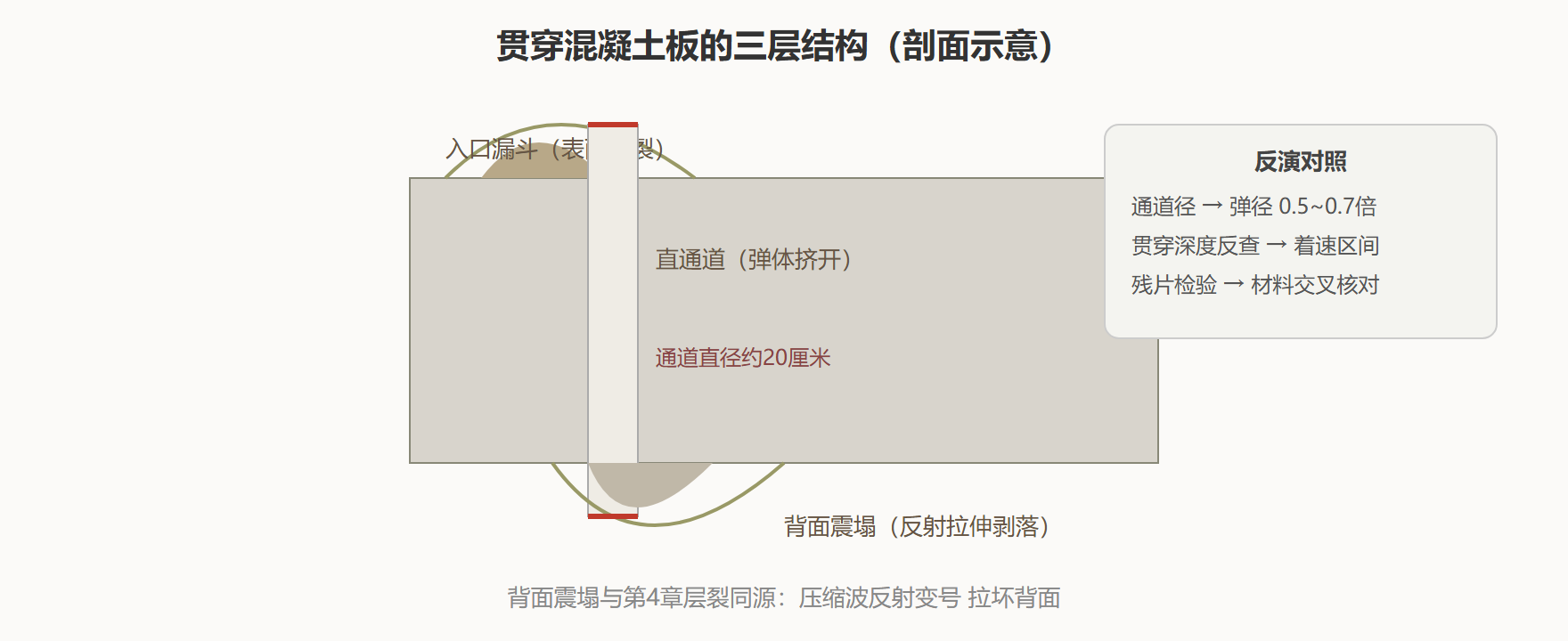

图：贯穿三层结构与勘测反演对照。每层结构对应一条反演线索，三条线合起来约束弹体参数区间。

速度区间的四档细化

在 7.1 三档基础上再细分一档更符合工程口径：亚弹速段（每秒几十到几百米，坠落物、低速破片）基本是静压痕力学，强度主导；弹速段（每秒零点五到一千米，枪弹与破片）刚性弹侵彻，经验公式最密集的区间；高弹速段（每秒一到三千米，长杆穿甲）弹体既侵蚀又侵彻，弹靶质量交换，需流体动力学修正；超高速段（大于每秒三千米，空间碎片）完全进入流体区，坑深由密度比定，材料强度只是小扰动。判读残骸时先按破坏形态估速度档，再选该档标定的公式反演——档位判断错了，公式精度再高也是精确的错误。

弹体侵蚀的补充账：高弹速段弹体头部持续磨蚀变钝，有效直径增大反而增加阻力，弹体"越钻越钝"是深度-速度曲线斜率变化的隐藏原因。判读残弹（若有幸存段）时，头部磨蚀形貌记录了侵彻过程的积分历史——残弹金相与靶板孔道剖面配套分析，是侵彻勘测的完整组合。

着角（弹道与靶面法线夹角）是除速度外最重要的反演变量：同深度痕迹在不同着角假设下反出的弹速可差两倍，现场若有弹着点周边的擦痕或跳弹痕，着角可从几何直接读出——痕迹几何学永远先于公式。

本节要点回顾

• 三笔过路费：惯性、强度、摩擦侵蚀，速度区间决定谁主政——高速段密度说了算；
• 流体动力学极限：深度趋近弹长乘密度比平方根，材料性格失效；
• 敏感性排序：速度第一、质量第二、弹径（同质量下）反向；
• 公式必守标定域：弹形、着速、靶型三重限定，超域误差数倍；
• 穿孔三层结构：入口漏斗、直通道、背面震塌，各对应一条反演线索。

下一节看能量聚焦的极致：聚能射流——同样的炸药，靠一个金属罩把破坏力提高一个量级。
