7.3 靶板抗侵彻机制与防护结构设计

7.3 靶板抗侵彻机制与防护结构设计

防护设计的三条主线：高硬度面层钝化弹体、韧性背层捕获碎片、倾斜与复合结构拉长侵彻路径并打散射流。爆炸响应装甲用"两钢板夹炸药"的主动干扰让射流失稳，陶瓷复合装甲用硬度-密度-韧性梯度消耗动能。盾的智慧，全在"让矛的能量花在不想花的地方"。

第 7 章收官：讲完矛的力学，本节讲盾——以及勘测者如何从被打穿的装甲上读出防护薄弱环节。

均质钢甲的困境与倾斜效应

单层均质钢甲是最古老的盾，它面对的物理矛盾很直白：硬度高才能钝弹，韧性高才能不断，两者在钢材里此消彼长。倾斜布置是零成本的强化：弹道与板面法线的夹角让有效穿透厚度按夹角余割增长，且倾斜促进跳弹——弹体受到的法向分量不足以咬入，切向分量把它"铲"走。经验上 60 度以上倾角对长杆弹也有明显偏转效应。但倾斜也有代价：同样的覆盖面积需要更大的板，且现代攻顶弹药绕开了正面倾角。

# 倾斜效应的几何收益
import math
for ang in (0, 30, 60, 68):
    t_eff = 1/math.cos(math.radians(ang))
    print(f"倾角 {ang:>2} 度：有效厚度倍数 = {t_eff:.2f}")
​

输出：68 度时有效厚度翻到 2.69 倍——几何是免费的护甲。但注意长杆弹在大倾角下的"台阶效应"：杆体逐段与板作用，实际增益低于纯几何值，工程公式里有专门修正项。

复合装甲与陶瓷的硬度-密度-韧性分工

现代复合装甲把不同材料按功能分层：高硬度陶瓷（碳化硼、氧化铝）做面层，弹体或射流撞上后被陶瓷的极高硬度钝化、破碎，同时陶瓷锥形破坏区大量吸能；金属背板（轧制均质钢或钛合金）用韧性承接剩余载荷与碎片；中间层（橡胶、复合材料、间隙）打断应力波传递（呼应第 4 章的阻抗失配反射）。间隙装甲的空腔对射流尤其致命——射流在间隙中自由拉伸提前断裂。

陶瓷抗弹的物理账：硬度让弹体变形（把"矛"的动能变成弹体自身的破碎能），低密度让它单位质量吸能效率高，脆性导致的弱点（整体碎裂）由背板兜底。三层各司其职，勘测判读时按层检查破坏模式即可定位"哪一层没干完活"。

爆炸反应装甲：以爆制爆

爆炸反应装甲（ERA）把"两块钢板夹一层钝感炸药"的盒子挂在主甲外。射流击穿盒子引爆夹层炸药，飞起的钢板反复切割射流，射流被干扰成断续、偏转的碎片，主甲只需对付残余。这是"以爆制爆"的典范：防护系统本身包含一次受控爆炸。设计要点是钝感平衡——夹层炸药对子弹和破片冲击必须安全（第 2 章感度理论的直接应用），只对射流的强冲击起爆。

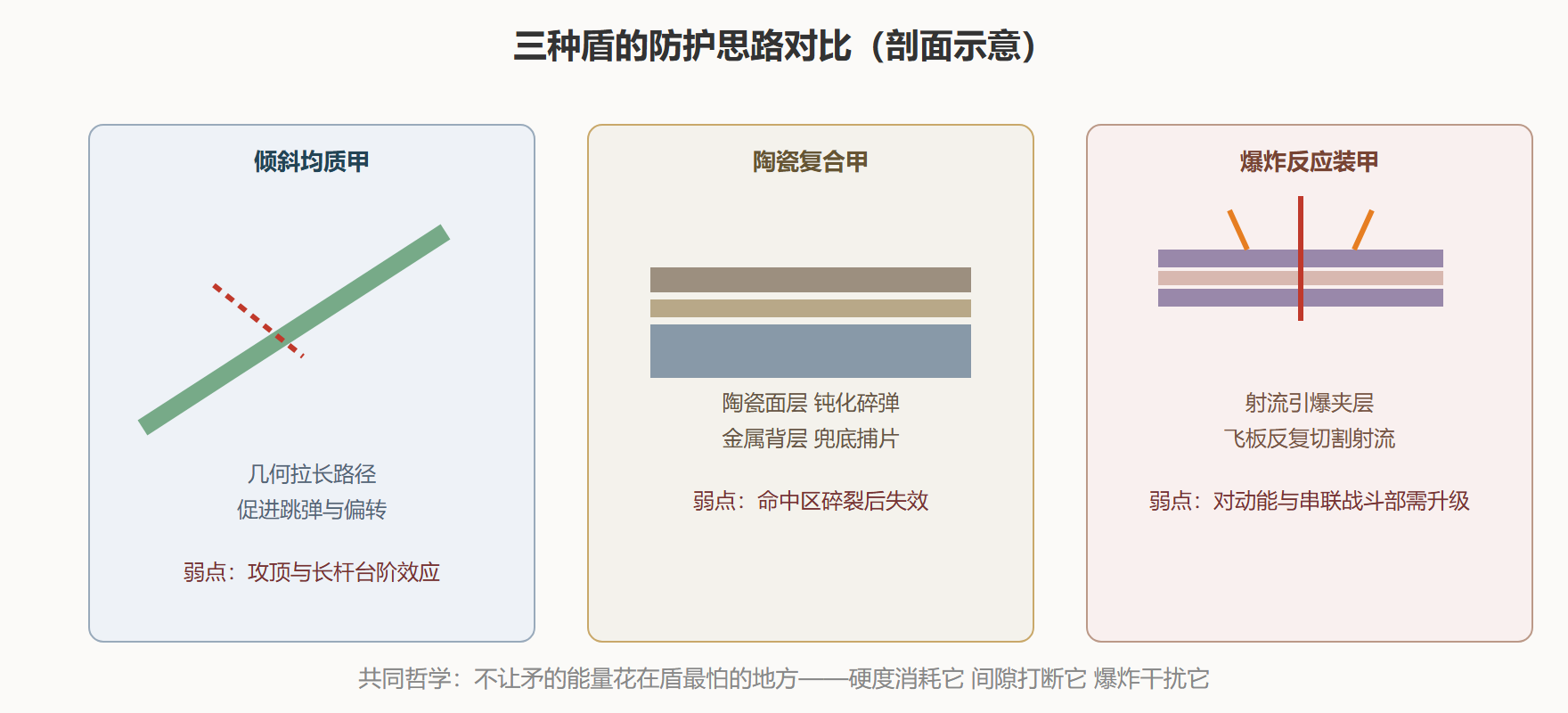

图：三种防护思路。勘测判读按层检查破坏模式，哪一层的破坏模式超出设计预期，哪里就是薄弱环节。

勘测演练：装甲靶板的薄弱环节定位

某复合装甲靶板在试验中被长杆弹穿透，穿孔位置接近两块装甲模块的拼接缝。判读：穿孔入口的陶瓷面层破碎区呈不对称双锥形，锥轴明显偏向拼缝一侧——缝区的约束刚度低于陶瓷本体，破碎锥提前扩展，等效于局部防护降级；金属背层的穿孔断口有较长的层裂撕裂（第 4 章特征），说明残余载荷已超出背层设计裕度。结论指向"拼缝是结构薄弱环节"而非"材料不达标"，改进方向为缝区加搭接背板。这类判读把破坏形态翻译成设计语言，是防护勘测的核心价值。

⚠️ 常见坑：用单发穿孔深度评价复合装甲。复合结构的防护性能有显著的"命中位置依赖"（陶瓷拼缝、边界效应）与"多发累伤"（命中区已碎裂后再次命中）。规范的评价是一组多点位射击的统计量，单发极值既可能高估也可能低估。

主动防护：让拦截提前一拍

防护的终极思路是把"挨打"变成"拦截"。主动防护系统用雷达探测来袭弹体，在距离车体数米处发射拦截弹，以破片场或爆炸波摧毁或偏转来袭者——聚能射流的引信与光学窗口都是易损件，拦截不需要完全摧毁，提前引爆就等于把炸高推到失效区。力学上这是把 7.2 的炸高窗口知识反用：防御方故意制造"太远的炸高"。主动与被动的组合拳（外层主动拦截、中层反应装甲、内层复合装甲）构成现代防护的纵深，勘测视角看战场残骸时要按层分别记录拦截证据（拦截弹破片落点、反应装甲盒的起爆痕、主甲的穿孔）——每一层留下的痕迹，共同还原攻防时序。

防护勘测的证据分级也值得成文：一级证据是穿孔形貌与残体（直接）、二级是相邻部件的破坏分布（半直接）、三级是当事人陈述与现场照片（辅助）。报告结论的每句话都应标注证据级别——这条纪律源自法庭证据规则，但用在工程勘测里同样让结论更耐用。

防护验收的勘测方案

防护结构验收试验的方案设计有三条勘测原则：多点位覆盖（含拼缝与边界各百分之二十以上）、多弹次累伤（同一防护单元打两到三发检验退化）、全程影像与声测记录（供复盘弹速与着角）。验收报告的结论应给出统计区间与失效模式清单，而非单发"合格"二字——防护的性能是分布，不是点。

防护勘测的收尾动作是把结论回写到设计：每次验收或实战后的防护评估，都应输出"哪一层在哪类威胁下表现如何"的矩阵，矩阵的更新历史就是防护体系对抗演化的编年史——矛在升级，盾的档案也要跟着翻页。

防护经济学是勘测之外的另一半现实：单位面积造价与防护等级的曲线在高档区间陡峭上翘，工程最优解常在"适度防护加主动预警"的混合策略处——勘测给出的失效模式清单，正是这条权衡曲线上每个候选点的说明书。

防护故事的结尾常是一句行业共识：最好的装甲是不被命中——预警、机动与主动拦截组成的"不被打体系"性价比往往优于纯粹的厚度堆叠，防护设计因此越来越像系统工程而非材料竞赛。

盾牌迭代永无终点，但每一次升级的第一手反馈都来自勘测——这也是把防护一节放进勘测教程的理由。

本节要点回顾

• 倾斜的几何红利：有效厚度按倾角余割增长，攻顶弹药是它的天敌；
• 复合装甲三层分工：陶瓷钝化碎弹、背层兜底捕片、间隙打断应力波与射流；
• 爆炸反应装甲：以爆制爆，夹层炸药的钝感设计直接回用第 2 章感度理论；
• 评价要统计不要单发：命中位置依赖与多发累伤让单发数据失真。

第 7 章完结。最后一章回到工程与安全：爆破把破坏变成生产力，当量评估把风险变成数字——勘测视角的收官。
