8.1 岩石爆破破碎机理与裂纹扩展

8.1 岩石爆破破碎机理与裂纹扩展

单个炮孔起爆后，岩体按距孔心的远近分成三圈：孔壁附近的粉碎圈（冲击波直接压碎）、中圈的裂隙圈（应力波与爆生气体共同撕开径向裂纹）、外圈的震动圈（只剩弹性振动）。块度好坏由裂隙圈主导——爆破设计的全部艺术，就是让能量尽量花在裂隙圈、少花在粉碎圈与震动圈。

最终章开篇：把前七章的波与材料力学装进一个炮孔。

三圈层的机理账本

装药起爆后炮孔内瞬间达到吉帕级压力（第 2 章），对岩体做功分三层：

• 粉碎圈（半径约 2~3 倍炮孔直径）：压力远超岩石动态抗压强度，岩石被直接压成粉末。这是"过度粉碎"——耗能巨大、块度无价值，还会堵住后续裂纹的扩展通道；
• 裂隙圈（半径约 20~40 倍孔径，视岩性）：应力波衰减到无法压碎、但足以拉裂。径向压缩波在切向引起拉应力（岩石抗拉强度只有抗压的十分之一量级），萌生径向裂纹；随后高压爆生气体楔入裂纹，像液压劈石一样把裂纹推长贯通——应力波"起笔"、气体"落笔"，两步接力；
• 震动圈：只剩弹性波（第 4 章的弹性段），对远处建筑构成振动扰动（8.3 的安全距离对象），但不参与破碎。

# 三圈层半径的快速估算（经验系数法）
d = 0.076            # 炮孔直径 m（76 mm 常见孔径）
r_pulverize = 2.5*d  # 粉碎圈 2~3 倍孔径
r_crack = 30*d       # 裂隙圈 20~40 倍孔径
print(f"孔径 {d*1e3:.0f} mm")
print(f"粉碎圈半径约 {r_pulverize:.2f} m")
print(f"裂隙圈半径约 {r_crack:.1f} m")
# 能量分配的经验判断：粉碎与震动是浪费项
print("设计目标：孔网参数让相邻孔的裂隙圈恰好搭接，粉碎圈与震动圈最小化")
​

输出：76 毫米孔径的粉碎圈半径约 0.19 米、裂隙圈约 2.3 米。炮孔间距取略小于两倍裂隙圈半径，让相邻孔裂纹相互贯通——孔网太密粉碎过度的 fines 多，太疏大块多，块度分布就是这条权衡的外化。

块度控制：三个旋钮

爆破设计者手上的三个旋钮直接改写块度曲线：

毫秒延时的机理值得单说：先爆的一排孔把岩石抛离、形成新的自由面（新暴露面反射应力波为拉伸波——第 4 章反射变号），后爆孔朝着新自由面方向破碎，夹制力骤减、块度改善。这解释了为什么延时爆破既降振动（各段波形错峰，第 3 章冲量被时间摊薄）又提破碎质量，一石二鸟。

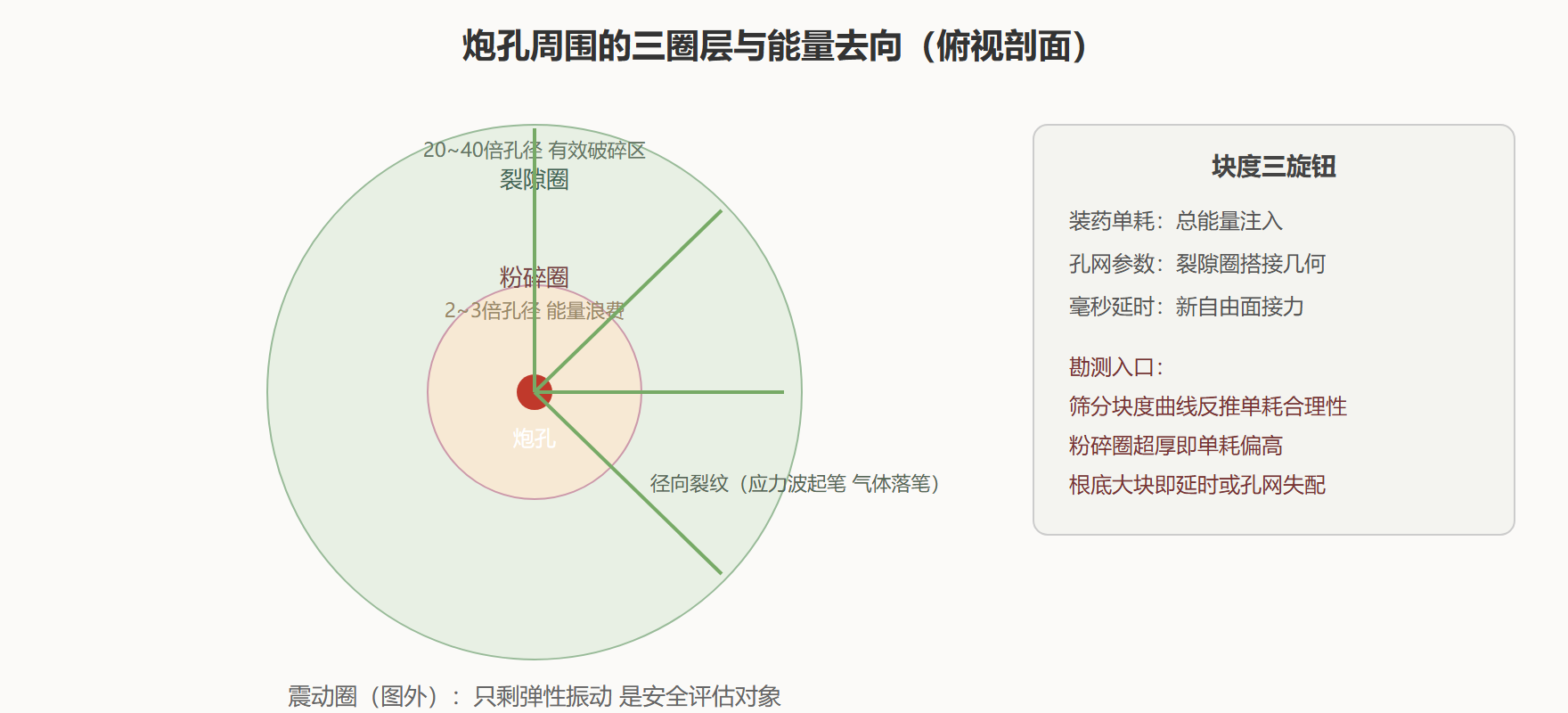

图：三圈层与设计旋钮。右侧勘测入口把生产数据（块度筛分）变成设计诊断——这正是"现场勘测"思路在爆破生产的日常应用。

⚠️ 常见坑：把爆压当静态液压套公式估算裂隙圈。裂隙圈半径对应力波峰值敏感，而峰值取决于装药结构与耦合度（装药与孔壁的间隙会显著衰减透射波）。不耦合装药正是利用这一点：降低孔壁峰值压力、避开粉碎圈，让能量更多留给裂隙圈——光面爆破的物理内核。

💡 关键直觉：好的爆破是"撕"不是"压"。应力波负责在抗拉强度只有抗压十分之一的岩石上"划开口子"，气体负责"撕开到底"。凡是有助于拉伸破坏、减少压缩粉碎的手段（不耦合、延时、光面层）都在提高能量利用率。

勘测演练：从爆堆块度诊断设计问题

某石灰岩矿山爆破后爆堆大块率偏高（大于 80 厘米块体占 15%，目标小于 5%），且根底（台阶底部未碎岩埂）明显。现场补充记录：粉碎带孔口粉料也偏多。诊断：大块与根底并存再加粉碎过度，指向"延时失配"而非单纯单耗不足——前排先爆后，后排延时过长，前抛岩体回落压实，后排孔重新被夹制，能量被迫就近泄入粉碎圈。验证手段：对比调整延时后的下一轮爆破，大块率与粉料应同时下降。若只加大单耗，粉碎圈更肥、大块依旧，振动还超标——诊断的价值就在避免这种"用更多炸药买更差结果"的错误处方。

从机理到设计的三张图

把机理翻译成设计，工程上靠三张图的迭代。第一张是地质图：节理与断层走向决定裂纹贯优先路径，爆破设计的孔排方向应与主导节理面成合适夹角（顺层易漏气、垂直层阻力大），这是"岩体结构控制爆破效果"的第一原则。第二张是装药结构图：孔内分段装药与堵塞长度设计，本质是控制爆生气体作用时间与峰值压力的分配——堵塞被吹出等于气体提前泄压，裂纹"起笔"后无人"落笔"。第三张是块度预测图：用机理模型或统计模型预测块度分布曲线，与上一轮实测对比修正。三张图循环一次，设计水平上一格——爆破设计的进步史就是这三张图迭代速度的历史。

勘测者拿到爆堆别急着算：先看大块的形态特征。片状大块多来自与自由面平行的新生裂纹面（设计可控），块状大块带原生节理面（地质先天），两者的处方完全不同：前者调孔网与延时，后者只能调孔排与节理的相对方位。

爆破毒气与飞石是机理之外的两大次生风险，勘测视角各有一手：爆后有毒气体（一氧化碳与氮氧化物）积聚在凹地与巷道，通风前的浓度测量是事故调查的例行项；飞石距离与堵塞质量强相关，堵塞段被冲出的照片（孔口漏斗状喷痕）是"堵塞失效"的直接证据，飞石最远落点连线可反推个别孔的异常能量释放。

爆后检查的勘测清单浓缩成四看：看爆堆形状（塌落方向与松散度）、看后冲裂隙（末排孔后方岩体是否超裂）、看孔痕（半孔率是光面爆破平整度的指标）、看根底（底板是否残留岩埂）。四看各对应一组设计参数的合理性判断，站在爆堆前十分钟能完成的初诊，胜过案头一天的猜测。

本节要点回顾

• 三圈层：粉碎圈浪费、裂隙圈有效、震动圈扰动，设计目标是能量向中圈集中；
• 应力波起笔、气体落笔：径向裂纹的两步接力机理，抗拉弱于抗压是前提；
• 三个旋钮：单耗、孔网、延时，延时错配是"大块加粉碎并存"的典型病因；
• 不耦合装药：降压避粉碎，光面爆破的物理内核。

下一节把单孔力学升级成整栋楼的编排：拆除爆破如何在城市里"温和地"放倒一座建筑。
