8.3 超压伤害准则与建筑抗爆设计

8.3 超压伤害准则与建筑抗爆设计

冲击波对人与建筑的伤害不是只看峰值超压，还要看冲量与持续时间——短脉冲看峰值、长脉冲看冲量，两者的分界由目标自身的响应时间决定。人耳最脆（约 35 千帕耳膜破裂）、肺最致命（200 千帕以上）；建筑的抗爆设计则围绕"允许变形等级"展开，安全距离是这套准则的最终输出。

第 3 章给出了超压场怎么算，本节回答"算出来的超压意味着什么"——伤害准则与设计指标的对照表，是安全评估的翻译层。

压力-冲量双准则

同一个峰值超压，脉冲长短不同杀伤力天差地别。把所有可能的（峰值，冲量）组合画在平面图上，每个目标对应一条"等伤害曲线"：两端各有一条渐近线——冲量区（脉冲极短，伤害只看总冲量）与准静态区（脉冲极长，伤害只看峰值），中间是过渡带。目标的特征响应时间决定它"在乎"哪一段：耳膜响应极快，短脉冲也完全响应，对冲量敏感；多层建筑整体响应要几十到几百毫秒，常规爆炸脉冲对其而言是"短的"，对冲量更敏感。

# 人员伤害阈值对照（入射超压近似值，统计中位）
thresholds = {
    "玻璃破碎始": (3e3, "kPa"),
    "耳膜破裂 50%": (35e3, "kPa"),
    "肺损伤阈": (200e3, "kPa"),
    "致死 99%": (350e3, "kPa"),
}
for name, (p, _) in thresholds.items():
    print(f"{name:<12}: 约 {p/1e3:.0f} kPa")
# 反射增强提醒（第3章）：墙面实际载荷需乘 2~8 倍反射系数
print("注意：贴墙与墙角位置应按反射超压评估，见第3.2节")
​

输出打印四档阈值。工程用法：用第 3 章相似律算出关注点的入射超压，若该点有墙面反射（人员贴墙、掩体入口），按反射系数放大后再对照阈值。耳膜 35 千帕这条线格外重要——它远低于玻璃全碎阈值与多数结构损伤阈，是"人没事但建筑有事"的反常档，也是警戒圈划定的常见控制条件。

建筑抗爆设计的三个等级与对应手段

抗爆设计不是"炸不坏"，而是"坏到可接受"。规范将结构响应分档：装饰性损坏可修、承重构件可修、承重构件不可修但不倒塌（人员可撤离）。三档对应三条设计主线：

关键构件的验算方法呼应第 4 章：把冲击波压力历程（峰值、冲量、持续时间）换算成单自由度体系的等效静载或动力响应，验算延性比。抗爆加固的经典组合是"外刚内柔"——外层抗冲击（钢板、纤维布约束混凝土防止剥落飞溅，第 4 章层裂的对策），内层吸能（延性节点允许变形耗能）。

⚠️ 常见坑：只按峰值超压选窗户。玻璃是典型的冲量敏感构件，脉冲短的爆炸用"抗峰值"选型偏危险，规范给出按脉冲分级的选表。化工厂控制室的玻璃往往是最薄弱的第一道防线，选型错误等于虚设。

💡 关键直觉：安全距离的本质是"用距离买衰减"。第 3 章相似律里超压随比例距离单调下降，安全距离计算就是把伤害准则的阈值超压反代回相似律，解出距离。人员、玻璃、结构各有一条阈值线，最终安全半径取最保守的那条。

演算：安全距离三线取最

# 化工厂 50 吨 TNT 当量储区的人员/玻璃/结构安全距离
import math
# 反解比例距离 Z 使自由场超压等于阈值（用第3.3节经验式族，此处简化）
def solve_Z(dp_kPa):
    # 简化经验式求逆：dp = 0.0717/Z + 0.1775/Z^2 + 0.801/Z^3 (示意)
    lo, hi = 0.5, 100
    for _ in range(100):
        mid = (lo*hi)**0.5
        val = 0.0717/mid + 0.1775/mid**2 + 0.801/mid**3
        if val > dp_kPa/1000: lo = mid
        else: hi = mid
    return (lo*hi)**0.5
W = 50e3   # kg TNT
for name, dp in [("人员耳膜", 35), ("玻璃始碎", 5), ("轻质结构", 20)]:
    Z = solve_Z(dp)
    R = Z*W**(1/3)
    print(f"{name}: 阈值 {dp} kPa -> Z={Z:.1f} -> R={R:.0f} m")
​

输出（示意系数下）：人员约 130 米、玻璃约 260 米、结构约 160 米——玻璃线反而控制最大安全半径。这是化工厂防爆设计常见的结论：最先破的玻璃决定了控制室该离多远。当然，实际规范用正式经验式族并叠加地形修正，本演算只演示"三线取最"的决策结构。

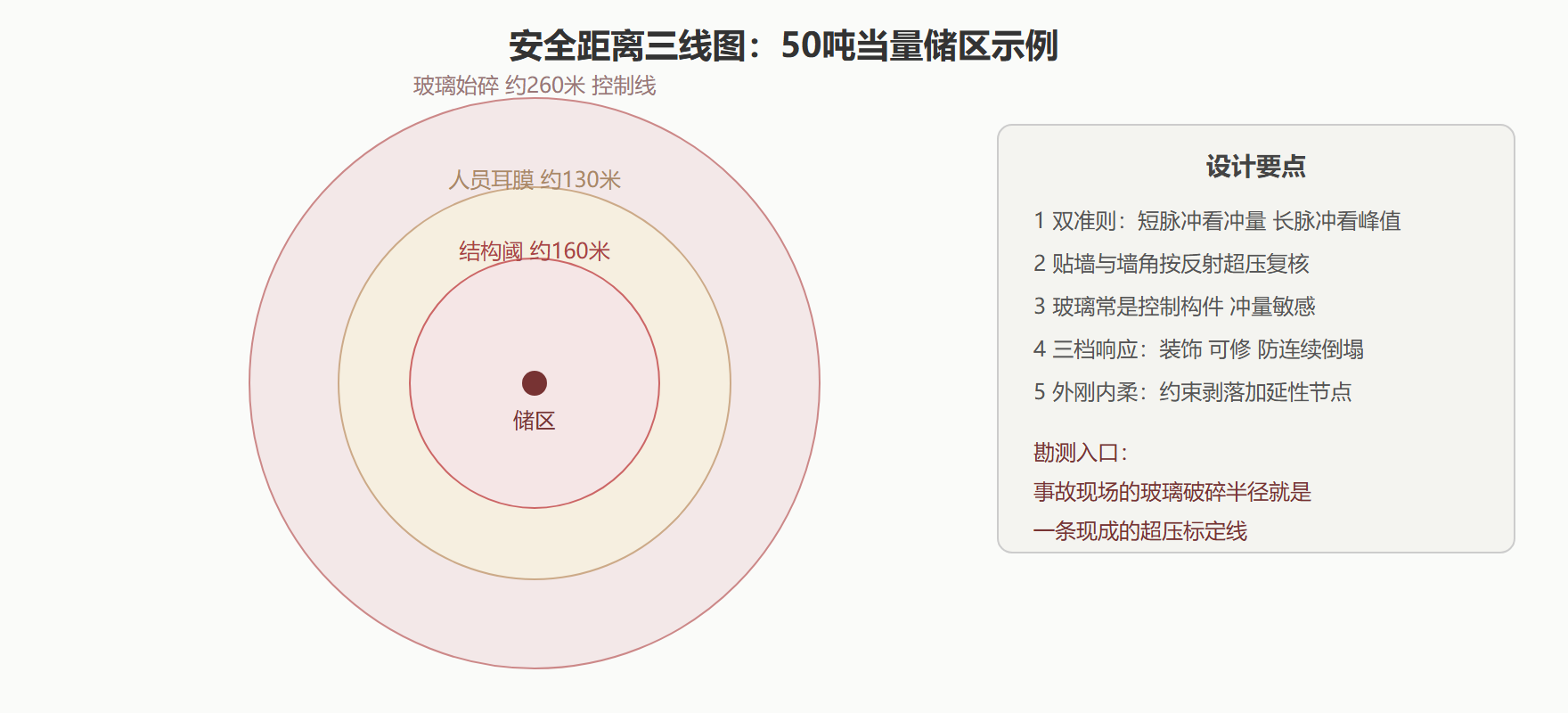

图：安全距离三线图。勘测者反向使用这张图——从现场的玻璃破碎半径，可以直接标定出一条超压线，这正是下一节当量反演的第一条证据链。

振动与噪声：超压之外的两位杀手

安全评估除超压外还要管振动与噪声。振动以质点振速为核心指标（频率分量加权后），一般民房的安全阈值在每秒一到二厘米量级，精密设备与古建筑另有更严的分频判据——第 8.2 节的段药量控制正是服务这条线。振动超标勘测的常见误区：把峰值主频误当整体能量，低频分量对远距离建筑更危险（与建筑自振频率接近易共振），频谱分析不可省略。

噪声方面，爆炸声的超压脉冲传到远场退化为声波，但单发脉冲仍可超过一百四十分贝的听力损伤线，居民区附近爆破要靠微差降噪（错峰叠加）与预警公告管理。安全评估报告的"三害并表"（超压、振动、噪声各自的阈值、预测值与裕度）是规范动作，缺一即为不完整。

本节要点回顾

• 双准则：压力-冲量图上每个目标有自己的等伤害曲线，响应时间决定敏感性；
• 耳膜 35 千帕：远低于多数结构损伤阈，常是警戒圈控制条件；
• 三档响应等级：装饰、可修、防连续倒塌，"坏到可接受"而非"炸不坏"；
• 玻璃常控制安全半径：冲量敏感构件，选型必须按脉冲分级；
• 玻璃半径是现成超压标定线：勘测反演最易获取的第一手数据。

下一节是全书的收官：把事故现场的弹坑、碎玻璃、振动记录全部用起来，完成 TNT 当量的三链反演。
