4.1 计算机体系结构与微处理器

4.1 计算机体系结构与微处理器

本节摘要：第三章的算法需要机器来跑。本节拆开处理器这只"黑盒"：指令集是软件与硬件的合同，流水线是吞吐量的发动机，存储层次是性能的隐形裁判，DSP 则是给信号处理特化的变体。读完本节，你能回答工程选型的常见考题：同样的滤波算法，为什么在 CPU、DSP、FPGA 上的表现差出百倍。

一个选择困境开场

团队要为一款实时音频产品选主控：跑通用操作系统的高主频 CPU 每秒能执行数亿条指令，看似绰绰有余；可实测在满负荷下偶发处理超时。问题不在指令速度，而在两件事：通用 CPU 的中断响应路径太长（要保存的现场太多），以及 cache 未命中时的访存延迟不可预测。这个真实困境说明：评价处理器的第一指标不是每秒指令数，而是"最坏情况多久响应"。嵌入式与实时系统的一切体系结构知识，都围绕这个视角展开。

指令集：软件与硬件的合同

指令集架构（ISA）规定处理器能听懂哪些话：有哪些寄存器、支持哪些运算、怎样访存。两大风格：CISC（指令多而全，硬件译码复杂，x86 是代表）与 RISC（指令少而规整，单周期执行为主，ARM 与 RISC-V 是代表）。嵌入式世界 RISC 获胜的理由很实际：规整指令让流水线设计简单、功耗低、芯片面积小——这三样恰好是电池供电产品的命根。

存储组织上，哈佛结构（指令与数据分总线，取指与取数并行）与冯诺依曼结构（共用一条总线）是一对经典取舍：数字信号处理器普遍用哈佛结构，因为信号处理的循环里"取指令、取数据、写结果"三件事同时发生，分总线让它们不打架。

流水线：吞吐量的发动机

把一条指令的执行切成取指、译码、取数、执行、写回五级，让五条指令像车间流水线一样错峰重叠，吞吐量可提升近五倍——单条指令的延迟没变，但"产出频率"翻了。代价是两类"卡壳"：

• 数据冒险：后一条指令要用前一条还没写回的结果。对策是前递通路（结果直接转发）或插入停顿；
• 控制冒险：跳转指令让预取的指令作废。对策是分支预测（猜错了再冲刷）。

现代 CPU 的分支预测器准确率超过 95%，猜错的代价反而成了性能分析里最隐蔽的坑。2.3 节的建立保持时间是流水线每级的"物理法律"，静态时序分析按级执法——两节在此接榫。

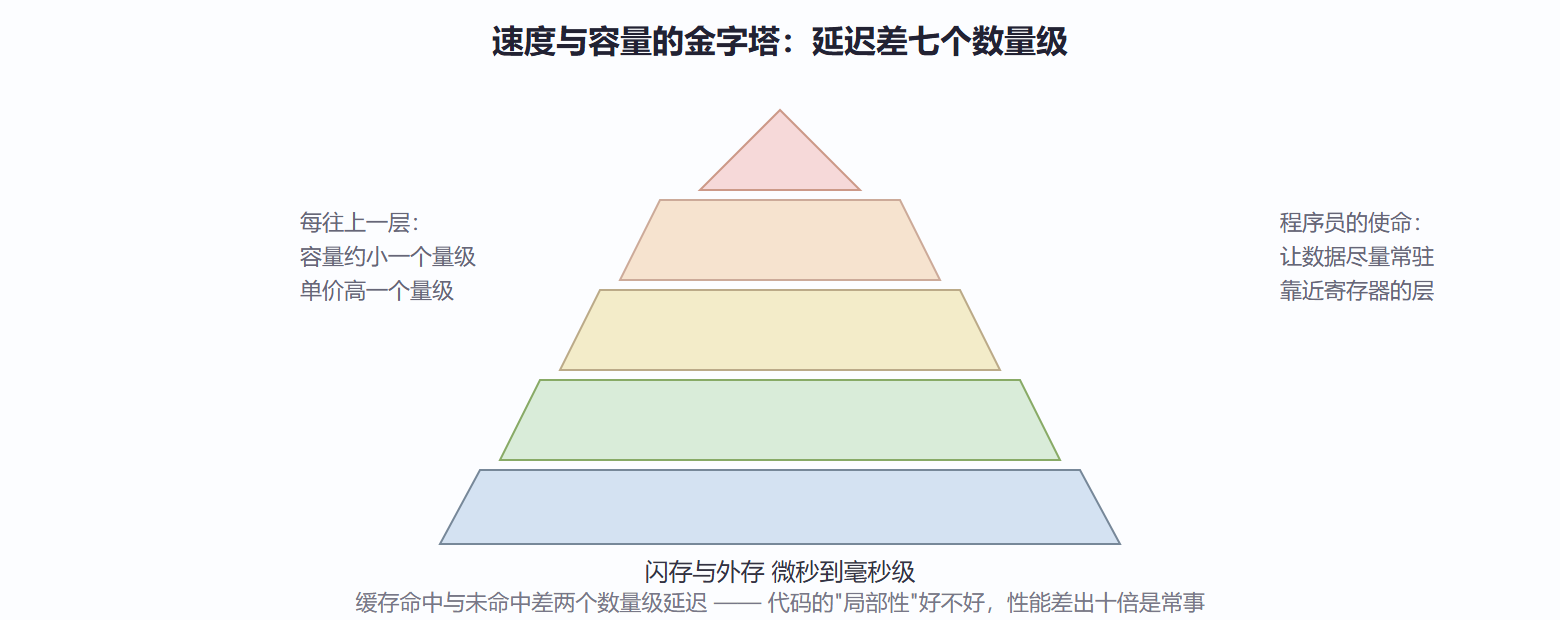

图 4.1-1 存储层次：越快越贵越少的金字塔

金字塔的解释力很强：为什么数组按行遍历比按列快（连续地址命中同一缓存行）、为什么 DMA 搬运要凑整块、为什么实时系统忌讳动态内存（分配延迟不可预测）。程序优化的一半功夫，是在给这座金字塔"喂"出好的访问模式。

DSP：给信号处理特化的变体

通用 CPU 跑 FIR 滤波要一个循环做"乘、加、移位、跳转"四件事；DSP 处理器把这些焊成硬件惯例：乘加指令单周期完成、循环缓冲自动回绕（省去边界判断）、哈佛总线并行取指取数、零开销循环（硬件计数器替代软件跳转）。同一个 128 抽头滤波器，DSP 每样点 128 周期上下，通用 CPU 可能要四五百周期。选型时看"每秒乘加运算次数"而不是主频，就是给这类特化定价。定点与浮点的选择同样现实：定点 DSP 便宜省电但要精心定标防溢出，浮点贵但开发快——消费类产品多数选前者并把定标功夫花在算法团队身上。

动手对照：同一件事的两种写法

把 2.2 节音频通路的增益搬进数字域，对比通用写法与 DSP 风格的差异：

// 通用写法：循环边界判断 + 乘加分立，每样点约 4 到 5 个周期
for (i = 0; i < N; i++) {
    acc = 0;
    for (k = 0; k < L; k++)
        acc += coef[k] * buf[(i - k + N) % N];   // 取模回绕，代价高
    out[i] = acc >> 15;                          // 定点定标
}

// DSP 风格：环形缓冲 + 乘加一体 + 零开销循环（示意，含内在函数）
for (i = 0; i < N; i++) {
    circ_buf[idx] = x[i];                        // 硬件循环寻址自动回绕
    acc = 0;
    for (k = 0; k < L; k++)
        acc = __mac(acc, coef[k], circ_buf[(idx - k) & (L-1)]); // 单周期乘加
    out[i] = __saturate(acc >> 15);              // 饱和指令防回卷
    idx = (idx + 1) & (L - 1);
}
​

两段代码语义相同，后者在真实 DSP 上快三到五倍。差异全部来自体系结构的"特化菜单"：循环寻址、乘加指令、饱和运算。写嵌入式代码时翻指令手册找这些"特价菜"，是性能提升最便宜的一档。

⚠️ 常见坑：用桌面思维评价嵌入式性能——只看平均吞吐不看最坏响应。实时系统的正确指标是最坏情况响应时间与抖动，cache 与中断优先级的设计都要为最坏情况让路。

常见疑问两则

问：主频相近的两款芯片，实际性能可能差多少？答：差两三倍很常见。决定因素包括每指令周期数（流水线与指令集效率）、存储层次设计、以及有没有乘加与饱和这类特化指令。比较嵌入式芯片请直接测目标算法的每秒处理帧数，主频只能用来比较同架构同代的芯片。

问：为什么不用最高主频换取裕量？答：动态功耗与频率成正比、与电压平方成正比，而电压又须随频率上调，实际功耗随主频近三次方增长。降频百分之二十常换来功耗近乎减半——电池产品宁可牺牲两成峰值性能换回一半续航，这就是移动芯片调度器存在的理由。

问：缓存对实时系统是敌是友？答：是把双刃剑。缓存提升平均性能，但未命中的延迟尖刺让最坏响应时间恶化且难以预测；硬实时系统要么禁用缓存、要么按关键任务锁定缓存行（锁定后永远命中）。这再次印证本节主旨：实时设计管理的是最坏情况，而缓存天生是个"平均主义者"。

本节要点回顾

• 实时性看最坏情况，响应延迟与抖动比峰值性能更致命；
• RISC 胜在规整省电，哈佛结构让信号处理的三件事并行；
• 流水线靠前递与分支预测续命，2.3 节的时序红线逐级执法；
• 存储金字塔差七个数量级，代码局部性直接兑换性能；
• DSP 的特化菜单（乘加、循环寻址、饱和）是同一算法快数倍的全部秘密。

处理器已就位，下一节讲怎样让它在一个真实产品里活着：外设驱动、实时系统、功耗管理与调试。
