4.3 可编程逻辑与集成电路设计

本节摘要：当软件追不上信号的速度，就把算法直接铸成电路。本节讲两条路：FPGA——用可重构的逻辑单元阵列现场"拼"出硬件；ASIC——把电路固化进硅片换极致效率。内容包括硬件描述语言的思维转变、状态机与流水线两大设计范式、综合布局布线的全流程、以及芯片设计里"面积性能功耗"的铁三角。配一个 FIFO 控制器的完整设计。

思维开场：从"顺序执行"到"空间存在"

写 C 代码时你在安排时间：先做这个后做那个。写 Verilog 时你在安排空间：这块电路与那块电路同时存在、同时工作。初学者最常见的翻车是写了三行赋值就以为它们"依次执行"——实际上这三行综合成三块并行电路，同一时刻各自生效。这个思维转变是从软件工程师到芯片设计师的成人礼：你描述的不是过程，是结构。

FPGA：可重构的电路橡皮泥

FPGA 芯片里整齐排着海量查找表（任何四五输入逻辑函数都能查表实现）、触发器（2.3 节的时序细胞）、以及可编程互连与块存储、乘法器等硬核。设计流程是纯软件化的：写硬件描述语言 → 综合器把代码映射成查找表网络 → 布局器安排位置 → 布线器连通 → 生成比特流烧进芯片。改设计等于重烧一次，几分钟到几十分钟一轮迭代。

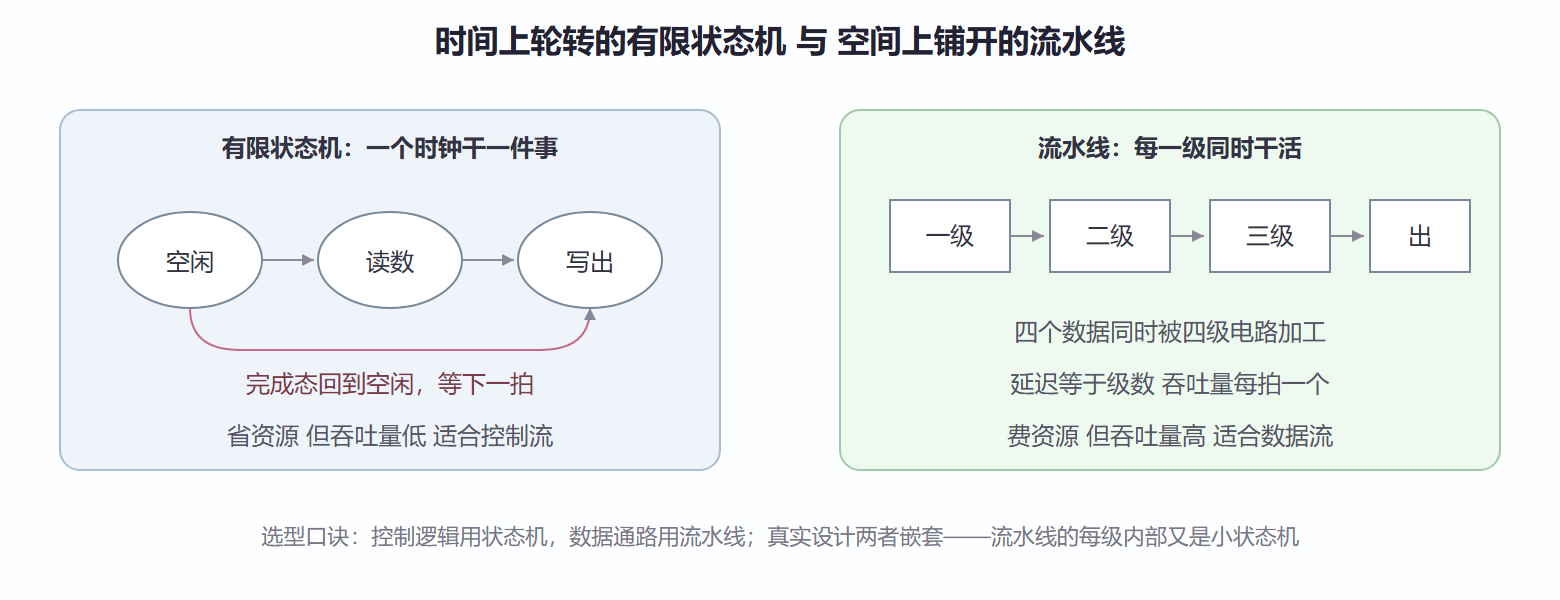

图 4.3-1 同一算法的两种实现范式：状态机与流水线

流水线的吞吐量账本：N 级流水线首结果延迟 N 拍，之后每拍出一个结果——面积换成吞吐的明码交易。第五章 OFDM 的 FFT、8.1 雷达的脉冲压缩，在硬件里无一例外是流水线实现。

动手：一个 FIFO 缓冲控制器的骨架

跨时钟域搬数据（4.2 节遗留的难题）的标准答案是异步 FIFO。给出其核心的"指针比较"设计，体会硬件思维：


module fifo_ctrl #(parameter DEPTH=16) (
    input  wire wclk, rclk, rst_n,
    input  wire wr, rd,
    output reg  full, empty,
    output reg [$clog2(DEPTH)-1:0] wptr, rptr
);
    always @(posedge wclk or negedge rst_n) begin
        if (!rst_n)            wptr <= 0;
        else if (wr && !full)  wptr <= wptr + 1'b1;   // 写指针只归写时钟管
    end
    always @(posedge rclk or negedge rst_n) begin
        if (!rst_n)            rptr <= 0;
        else if (rd && !empty) rptr <= rptr + 1'b1;   // 读指针只归读时钟管
    end
    // 空满判断用格雷码指针跨域比较：相邻值仅一位变化，亚稳态危害最小化
    wire [$clog2(DEPTH):0] wgray = (wptr >> 1) ^ wptr;   // 二进制转格雷
    wire [$clog2(DEPTH):0] rgray = (rptr >> 1) ^ rptr;
    assign empty = (wgray == rgray);
    assign full  = (wgray[$clog2(DEPTH)] != rgray[$clog2(DEPTH)]) &&
                   (wgray[$clog2(DEPTH)-1:0] == rgray[$clog2(DEPTH)-1:0]);
endmodule

三处设计智慧值得咀嚼：写读指针分别只被各自时钟驱动（跨域隔离）；指针转格雷码再跨域比较（相邻态单比特变化，配合 2.3 节的同步器，亚稳态风险最小）；空满判断用"高位不同余相同"的对称技巧。一个不到二十行的模块浓缩了本节与前两节的一半知识点。

ASIC：把电路铸进硅片

FPGA 的查找表是"通用鞋"，ASIC 直接为你的算法定制"跑鞋"。数字全流程：寄存器传输级代码 → 功能仿真 → 综合（映射到工艺库的标准单元） → 布局布线 → 时序签核与物理验证 → 版图交晶圆厂流片。每一步的工具类型与检查目的在第九章 9.1 展开，此处先记结论：从代码到芯片的周期以月计，一次改错的代价以百万计——这与 FPGA 的"分钟级重烧"是两个世界。

代价换来的是数量级收益：同功能 ASIC 的面积、功耗、单位成本在量产百万片后远优于 FPGA。铁三角"面积、性能、功耗"在设计里此消彼长：流水线加深提速但费面积；阈值电压降低提速但漏电上升；时钟门控省电但要加控制逻辑。芯片设计工程师的日常就是在三者间挪预算。

板凳深度：先进封装与芯粒

单芯片逼近工艺极限后，行业转向"拼装"：芯粒（Chiplet）把大芯片拆成多颗小芯粒，用先进封装互联，良率与成本同时改善——每颗小芯粒面积小良率高，还能混用不同工艺（计算用最先进节点、接口用成熟节点）。这与建筑设计从"独栋"走向"预制件装配"的演进逻辑一致，也是第十章讨论延续摩尔路线的伏笔。

⚠️ 常见坑：用软件思维写硬件——大段 if 分支与深层组合逻辑，综合后时序不满足还不知何故。硬件代码的纪律：时序逻辑用阻塞感强的模板写、组合逻辑限制层级深度、跨域必上同步器、复位策略全项目统一。

常见疑问两则

问：FPGA 既然能反复烧写，为什么不全部用它？答：三个硬约束：单价（同容量 FPGA 比 ASIC 贵一到两个数量级，量产必亏）、功耗与面积（可重构结构本身占资源，能效比 ASIC 差数倍）、静态漏电。合理分工是：原型与小批量验证用 FPGA，百万级量产固化 ASIC；通信基带则常用"FPGA 加 ASIC"混合，算法可变部分留在 FPGA。

问：状态机的编码方式（独热码、二进制、格雷码）怎么选？答：FPGA 寄存器富余，独热码（每状态一比特）译码快、综合器友好，是默认选择；ASIC 门数敏感，倾向二进制紧凑编码；跨模块或低功耗场景用格雷码减少翻转。一个小小的编码选择，背后还是"资源换速度"与"翻转省功耗"的老账本。

本节要点回顾

硬件描述语言描述结构不是过程，并行是默认态；
状态机管控制流、流水线管数据流，真实设计是两者的嵌套；
格雷码加同步器是跨时钟域指针传递的标准安全带；
FPGA 迭代分钟级、ASIC 流片月级，验证投入要与返工代价成正比；
铁三角挪预算是芯片设计日常，芯粒与先进封装开辟第二战场。

比特的加工厂全部建好。下一章信号终于要上路：调制，让比特骑上载波，向空中出发。
