8.1 雷达与导航系统

8.1 雷达与导航系统

本节摘要：雷达与导航是信号旅程中最"主动"的职业：自己发射信号、接收回波、从时延与频移中提取世界的坐标。本节讲脉冲雷达的测距测速原理、调频连续波的车载实践、合成孔径的"小天线大分辨"魔术、卫星导航的伪距解算。至此前七章的调制、天线、信号处理将在同一套系统里全体集合。

行话开场："你多普勒了"

雷达工程师看无人机比赛会说"这架多普勒特征干净"。多普勒频移指目标相对运动引起的回波频率偏移：接近则频率升高、远离则降低，偏移量正比于相对速度与载频。这句行话的深意是：雷达眼里的世界分成两列——动的与不动的（杂波），多普勒频移正是分拣两列的筛子。机载雷达能从地杂波的汪洋里捞出一枚低空导弹，靠的不是看得更亮，而是这把速度筛子。

脉冲雷达：用时间量距离

雷达发射一个短脉冲，等回波，时延乘光速除二即距离——"除二"因为路程往返。距离分辨率与脉冲宽度成反比：两个目标靠得比半个脉宽对应的距离近，回波就糊在一起。想要一米分辨率需要纳秒级脉冲，但极窄脉冲的峰值功率做不高（能量等于功率乘时间）。这个"分辨率与能量的拔河"催生了脉压技术：发射长编码脉冲保证能量，接收端与原码做匹配滤波（相关运算），把长脉冲"压缩"回窄峰——第三章 3.2 的匹配滤波与 FFT 在此全员上岗，3.3 的编码理论则提供巴克码、调频斜波这些好码型。

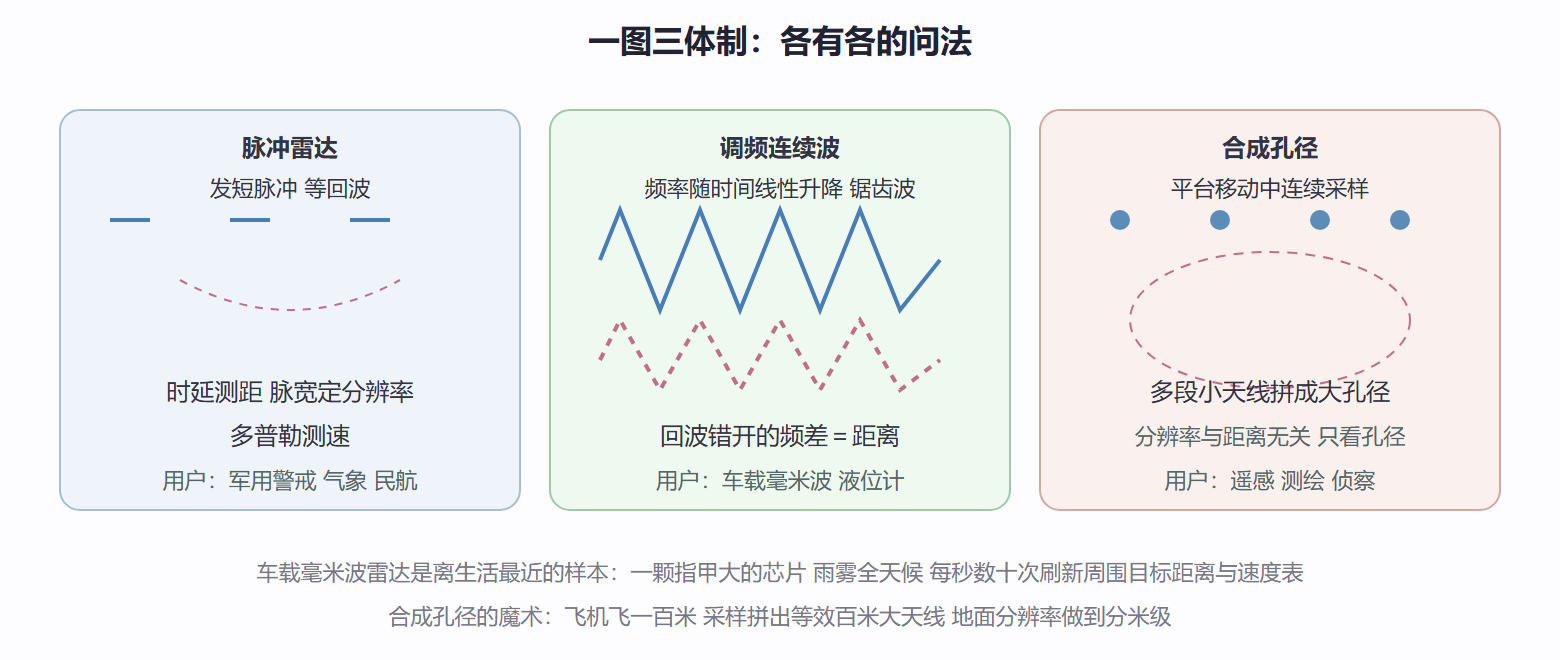

图 8.1-1 三种雷达体制：脉冲、调频连续波、合成孔径

演算：调频连续波的距离与速度

import numpy as np
c       = 3e8
f0, B, Tm = 77e9, 1e9, 5e-6    # 77吉赫起始 1吉赫扫频 5微秒一个锯齿
slope   = B / Tm               # 调频斜率

R, v = 45.0, -8.0              # 前车45米 以每秒8米接近
tau = 2*R/c                    # 双程时延
fb  = slope*tau                # 拍频（距离项）
fd  = 2*v*f0/c                 # 多普勒项（负=接近）

print(f"距离拍频 {fb/1e6:.2f} 兆赫兹 → 测得距离 {c*fb/(2*slope):.1f} 米")
print(f"多普勒频移 {fd:.0f} 赫兹 → 测得速度 {fd*c/(2*f0):.1f} 米每秒")
# 输出：距离拍频 1.20 兆赫兹 → 测得距离 45.0 米
# 输出：多普勒频移 -4107 赫兹 → 测得速度 -8.0 米每秒
​

解读：一个兆赫级的拍频与一个千赫级的多普勒频移相隔三个数量级，可用两列不同斜率的锯齿（一升一降）分别读出再联立求解，这正是车载毫米波芯片的标准作业。前五章的"调频即让载波频率随信息摆动"在雷达里反转为"让频率随时间摆动、用回波读出世界"。

合成孔径：飞出来的大天线

真实天线的横向分辨率约正比于距离乘波长除孔径——卫星离地五百公里，想分辨一米需要数公里大的天线，显然造不出。合成孔径的解法：让卫星沿轨道飞，把飞行途中连续采集的回波用相位对齐后相加，等效于"用飞行轨迹当 antenna 孔径"。魔术的代价是海量数据处理：每个像素的聚焦都要对全部回波做相位校正，早期的星载雷达数据要靠地面超算慢慢算，今天则可以实时成像——4.3 节的硬件流水线在遥感地面站里日夜轰鸣。

卫星导航：四颗星的几何题

导航卫星时刻广播"我是谁、几点钟、我在哪"。接收机测出信号传播时间，乘光速得"伪距"——之所以"伪"，因为接收机自己的时钟不精确，钟差是未知数。三个坐标未知数加一个钟差未知数，正好四个方程，所以至少四颗卫星。误差预算的大头不是钟而是电离层延迟与多径：电离层可用双频差分修正，多径则要靠天线设计（6.2 节）与载波相位技术压制——厘米级测绘正是靠长期观测载波相位实现的。差分定位（地面基准站广播修正量）把民用精度从米级推到厘米级，农机自动驾驶与驾考评判都建立在它之上。

⚠️ 常见坑：以为导航定位靠"卫星信号强"。导航信号到达地面比背景噪声低二十多分贝，是靠扩频码的相关增益从噪声底下"捞"出来的——3.3 的编码与 3.2 的相关运算再次救场。理解这一点就明白为什么隧道、地下室、城市峡谷里定位会漂。

常见疑问两则

问：气象雷达凭什么"看见"雨？答：雨滴对电磁波的散射截面与频率四次方成正比（瑞利散射区），选用合适频段让降雨回波显著；回波强度换算成反射率，再经统计关系估计雨量。同一部雷达交替工作在不同模式，还能探测晴空湍流与风场——多普勒雷达测的是雨滴集体的速度，也就是风。

问：为什么自动驾驶不只用 GPS？答：卫星导航的米级误差与城市峡谷的多径漂移，对车道级决策远远不够；且信号会被隧道、高架、室内直接掐断。工程方案是融合：惯性导航短时推算、轮速与视觉里程计补充、高精地图匹配校验——GPS 只负责"绝对位置的锚点"，一整套传感器才构成可用的定位系统。

问： chirp 信号与第五章的通信调制有什么亲缘关系？答： chirp 就是线性调频——让载波频率随时间线性扫过一段带宽，与调频广播的调制器是同一族电路。区别仅在用途：通信里频率摆动携带用户信息，雷达里频率摆动是"自带的尺子"，回波与发射的频率差直接读出距离。同一物理机制，两种工程叙事，这正是"信号旅程"视角的好处。

问：机载雷达为什么特别强调"下视下射"？答：雷达往下看时，地面杂波的强度可能高出目标几个数量级——一片地面的回波把飞机的回波淹没。解法正是开头那条速度筛子：地面相对载机是"平移的"，动目标在多普勒轴上与地杂波分开，脉冲多普勒体制由此得名。低空小型目标则两头受挤，距离上被旁瓣地杂波盖、速度上落入杂波主瓣，正是预警机雷达持续攻克的难题。

本节要点回顾

• 时延测距、多普勒测速、角度靠波束是雷达三问，其余都是工程包装；
• 距离分辨率与脉宽成反比，脉压技术用编码换能量两全其美；
• 调频连续波以拍频读距离，是车载毫米波与工业液位的当红体制；
• 合成孔径用运动轨迹拼等效大天线，分辨率与距离脱钩；
• 伪距解算至少四星，钟差是第四个未知数，误差主来自电离层与多径。

雷达用回波丈量空间，下一节信号换一份安静的职业：把影像与声音打包分送到千家万户。
