8.3 汽车电子与工业互联网

8.3 汽车电子与工业互联网

本节摘要：汽车与工厂是信号旅程中"责任最重"的两份职业：刹车信号迟到十毫秒就是事故，产线数据丢一包就是批次报废。本节讲车载网络的生存智慧（总线之争与车载以太网）、智能驾驶的传感器融合、工业互联网的分层体系与确定性时延，配一个产线数据采集系统的完整案例。

场景开场：一辆车里的八十台"电脑"

现代汽车里跑着数十到上百个电子控制单元：发动机、变速箱、车门、仪表、雷达、座舱娱乐……它们互不隶属又必须协同。更麻烦的是汽车的电磁环境恶劣（点火线圈是大干扰源，雨刮电机是感性负载），温度从零下四十到零上一百多。车载网络的一切设计，都为了在恶劣环境里、确定性时限内、用最低成本把消息送达——这三个约束的权重排序，与消费电子恰好相反（消费电子是成本、体验、然后才是环境）。理解这个排序，车载与工业技术的一切"怪癖"都顺理成章。

总线：CAN 为什么活得这么久

控制器局域网（CAN）诞生于 1980 年代，速率不过兆比特级，却至今装在几乎每辆车上。它的生存本领三条：

• 差分传输抗干扰：两根线上的信号互为镜像，共模干扰被相减抵消——恶劣电气环境下的硬功夫（第二章差分思想的极致应用）；
• 无损仲裁：多节点同时发送时，标识号小（优先级高）的报文自动胜出，败者自动转为接收、稍后重发——不损坏任何一位，无需中央调度；
• 错误界定与自动隔离：节点发错或持续出错会被总线自动"请出群聊"，保证坏节点拖不垮整车网络。

报文结构里没有源地址与目的地址，只有标识号——所有节点都听所有报文，各取所需。这种"广播加过滤"在节点少报文短的场景极简高效；代价是带宽小、扩展性弱，于是现代架构演进为"域控制器"：把分散的小控制单元收编到几个域大脑，域内仍用 CAN 或其进化版，域间骨干换车载以太网（百兆到多吉赫，用单对非屏蔽双绞线，物理层专为车内噪声设计）——与第七章 IT 网络的合流大势，在车里同样上演。

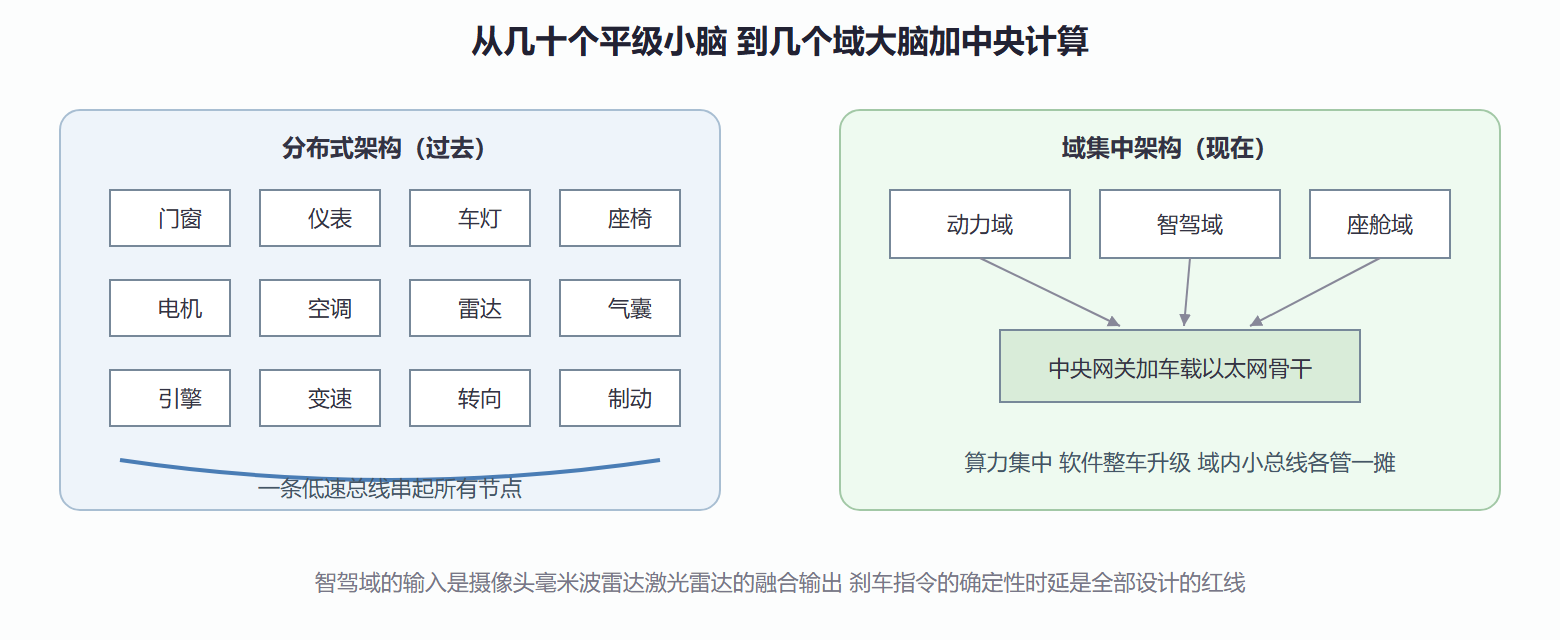

图 8.3-1 汽车电子架构演进：分布式到域集中

智能驾驶：传感器各有所长，融合互补

8.1 节的毫米波雷达给出"多远多快"，摄像头给出"是什么"，激光雷达给出"三维轮廓"。三者特性互补：雷达雨雾无碍但分辨率粗，摄像头语义丰富但怕逆光黑夜，激光雷达精确但贵且怕泥。融合的难点不在硬件在"时空对齐"——各传感器采样时刻不同、坐标系不同，必须先时间同步再坐标标定，才能把"雷达在五十米处看到运动物体"与"摄像头在对应帧识别出货车"配成同一对。判决层常在不同传感器结论冲突时卡壳（著名的白色货车侧影误判事故），所以工程重心正从"规则融合"转向"概率融合加冗余校验"——本质是把第三章的统计判决思想搬到传感器层。

工业互联网：分层的确定王国

工厂网络的参考架构自下而上：设备层（传感器执行器）→ 控制层（可编程逻辑控制器，毫秒级闭环）→ 车间层（监控与历史库）→ 管理层（制造执行与企业资源计划）。与第七章办公网络的根本差异：工业网要的是确定性时延，不是平均带宽。控制指令晚到十毫秒，机械臂可能撞上夹具。为此工业网络放弃"尽力而为"的思路：时间敏感网络在以太网上加装时间同步与流量预约，让关键流量走"订好座的专列"；5G 的超可靠低时延切片（7.2 节）则把这份确定性延伸到移动设备与旋转部件上——以前拖缆易断的机械臂、旋转台，现在无线直连。

案例：一条产线的数据采集系统

背景：某装配线要对两百个测点的温度、振动、电流做秒级采集，用于质量追溯与预测维护。方案：设备层给每台机床加装边缘网关，就地采集并做简单滤波（3.2 节的滑动平均），控制层网络与数据网络物理分开（避免采集流量打扰控制指令），数据经消息队列上行车间服务器，时序库存储，异常判据在边缘侧执行（毫秒级响应），趋势分析在云端做（分钟级即可）。结果：上线三个月，靠振动频谱的轴承特征频率提前五天预警了一次主轴故障，避免一次全线停机。解读：这个架构的每个决定都是本册知识的落点——边缘与云的分工（4.2 节事件驱动的放大版）、控制与数据的隔离（2.3 节地纪律的工业版）、频谱分析判故障（3.1 节频域是信号的家，在旋转机械上同样成立：轴承缺陷会在特征频率上冒尖）。变式：若节拍要求提到十毫秒级，采集改走时间敏感网络或有线工业以太网，无线只留给非关键测点。

⚠️ 常见坑：把工业物联网当成"给设备装上 WiFi 传数据"。控制流与数据流混网是工厂网络事故的头号来源：一次大文件备份就能让机械臂指令迟到。隔离、优先级、确定性——三条里省略任何一条都会在生产线上交学费。

常见疑问两则

问：车载以太网与办公以太网区别大吗？答：物理层完全重造：单对双绞线、抗车内噪声的编码、支持睡眠唤醒；协议栈加了时间同步与流量隔离以满足确定性时延。名字里的"以太网"继承的是帧格式与生态（交换机、工具链可直接复用），工程内核已按车规彻底加固——IT 与 OT 的融合从来不是简单移植。

问：工业场景用 5G 替代 WiFi 的真实收益是什么？答：三件事：确定性（切片与调度保障时延上限，WiFi 只能尽力而为）、移动性（自动导引车跨车间漫游不断链）、以及海量连接的统一管理。若工厂只有固定工位与尽力而为的需求，工业 WiFi 仍是最经济的答案——技术选型的起点永远是需求清单，不是技术榜单。

问：为什么工业软件与消费软件的更新节奏完全不同？答：工业产线的一条软件缺陷可能报废整批产品或停线数小时，因此更新必须走变更评审、离线验证、灰度切换、可回滚的完整流程，节奏以季度计；消费应用以周更追赶体验。把消费级的"快速迭代"直接搬进工厂，是工业互联网项目失败的经典起手式——文化差异比技术差异更难跨越。

本节要点回顾

• 车载三约束排序：恶劣环境、确定性时限、低成本——技术选型的总钥匙；
• CAN 靠差分抗扰、无损仲裁、错误隔离三条本领长寿，架构正向域集中演进；
• 传感器融合的难点在时空对齐，冲突判决靠概率与冗余；
• 工业网要确定性不要平均带宽，时间敏感网络与低时延切片是两大新工具；
• 边缘管快判决 云端管慢洞察，是产线数据系统的标准分工。

信号在各行各业的岗位看完了。下一章回到工程师自己的工作台：这些系统是怎么被设计、制造、测试、管理出来的。
