9.1 电子设计自动化（EDA）工具链

本节摘要：现代电子产品的图纸不是画出来的，是"仿真出来的"。本节走完两条 EDA 生产线：芯片全流程（从硬件描述代码到版图交付）与板级流程（原理图到 PCB 制造文件），并讲仿真验证的三层体系（功能、时序、物理）。配一段可直接运行的 Verilog 仿真会话。

反差开场：改一行代码的两种代价

在第四章 4.3 的 FPGA 世界里，改一行逻辑、重综合、重烧录，半小时见结果。在 ASIC 世界里，同样的改动要走完验证、综合、布局布线、时序签核的全套回归，数周到数月，若已流片则要等下一轮掩模，费用以百万计。EDA 工具链存在的全部意义，就是把发现错误的成本从流片后搬到流片前——芯片设计公司花在验证上的工时通常是设计本身的两到三倍，这不是浪费，是买保险。

芯片全流程：从代码到版图

数字芯片设计的流水线与每步的"验收问题"：

两个容易被外行低估的环节：形式验证不做任何仿真，用数学方法证明两个电路逻辑等价——它抓住了仿真"永远测不完所有输入组合"的死穴；签核要把电路在快慢工艺角、高低电压、冷热温度的组合下全部核查一遍，因为同一张版图流出来的一批芯片，参数天然有统计涨落（第一章 1.3 的掺杂与工艺偏差），设计必须在最坏组合下依然达标。

动手会话：一次 Verilog 仿真

把 4.3 节同步器的近亲——一个简单计数器——放进仿真环境，看"激励、检查、波形"的标准工作流：

// 设计：带使能与复位的四位计数器
module counter (input clk, rst_n, en, output reg [3:0] cnt);
    always @(posedge clk or negedge rst_n)
        if (!rst_n) cnt <= 4'd0;
        else if (en) cnt <= cnt + 1'b1;
endmodule

// 验证：产生激励并自动检查（测试平台代码，与设计同语言）
module tb;
    reg clk = 0, rst_n = 0, en = 0;
    wire [3:0] cnt;
    counter dut (.clk(clk), .rst_n(rst_n), .en(en), .cnt(cnt));

    always #5 clk = ~clk;              // 10纳秒周期时钟
    initial begin
        #12 rst_n = 1; en = 1;         // 复位释放 开始计数
        #40  en = 0;                   // 中途暂停
        #20  $display("暂停时计数值 = %0d（应为 4）", cnt);
        #10  en = 1;
        #100 $display("结束计数值 = %0d（应为 15 后回绕）", cnt);
        $finish;
    end
endmodule

// 仿真输出（典型运行结果）：
// 暂停时计数值 = 4（应为 4）
// 结束计数值 = 3（应为 15 后回绕：15-0-12=3，回绕继续计数）
​

注意测试平台如何"既当裁判又当发令员"：产生时钟与复位序列、在关键时刻检查输出并打印对照信息。真实项目的测试平台比设计本身大得多，还要加代码覆盖率统计（哪些分支没被测到）与断言（在波形里埋"若条件违反而立刻报错"的哨兵）——4.2 节"验证投入与返工代价成正比"的原则在芯片界加倍成立。

板级流程：从原理图到 Gerber

板级设计的流水线：原理图（电气连接的逻辑表述）→ 网表（元件与连接的清单）→ 布局（元件摆位）→ 布线（铜箔走线）→ 设计规则检查 → 输出制造文件。它与芯片流程结构同构、尺度悬殊（微米对毫米），但多出一个芯片流程没有的大变量：真实世界。板子要接电源、装外壳、过认证，所以布局阶段的功夫一半在电气、一半在"机械与工艺"：接插件位置配合外壳开孔、去耦电容贴着芯片脚（2.1 节）、射频走线控阻抗（6.1 节）、散热区对应风道。信号完整性仿真则在布线后核对：高速线的反射、串扰、等长是否超标——本质是把 6.1 的传输线理论对整板走线普查一遍。

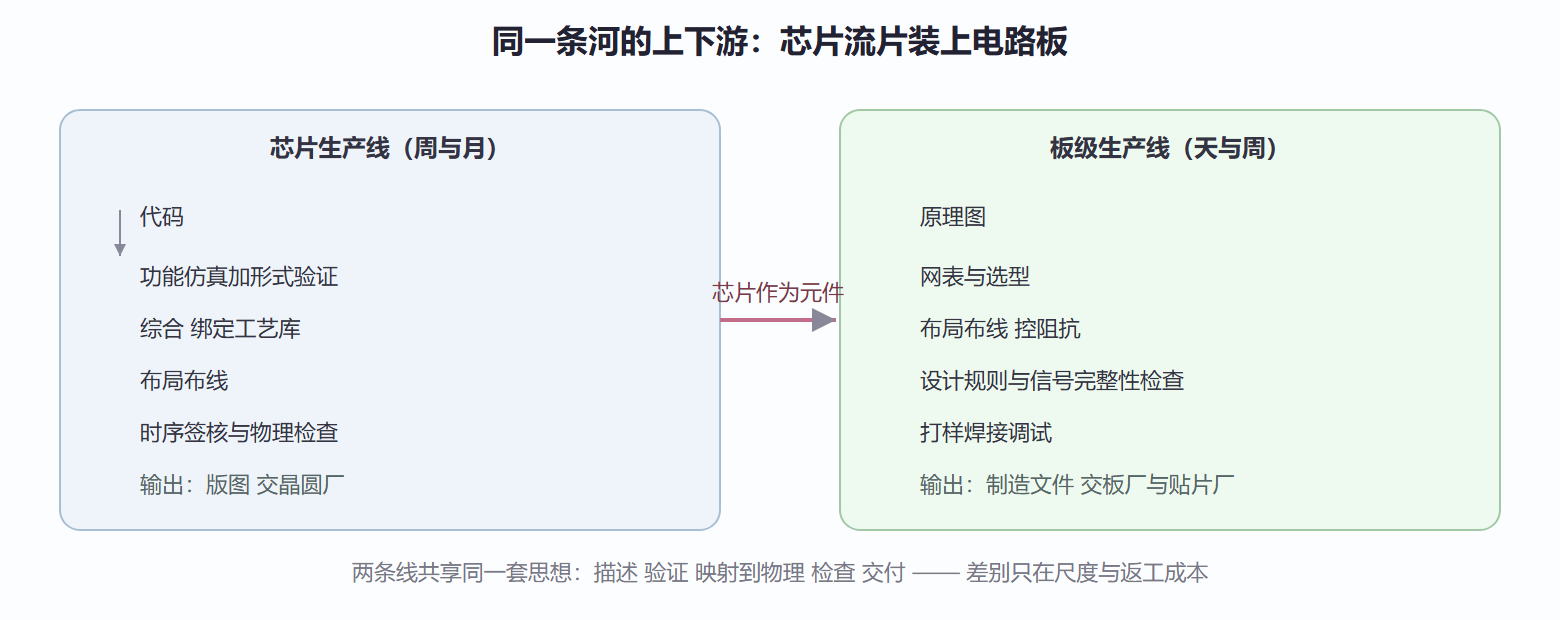

图 9.1-1 两条生产线：芯片与板级同构不同尺度

模拟与射频的仿真三剑客

数字流程的"对错"可以二值判定，模拟射频则要在连续区间上逼近真实：SPICE 类电路仿真解基尔霍夫方程组（2.2 节的偏置、增益、失真由此预测）；电磁仿真（第一章 1.2 的有限元、时域有限差分）预测天线与走线的场行为（6.2 节闭环的基础）；系统级仿真把调制、信道、解码链整体跑通算误码率（5.1 与 5.3 的实验代码就是它的袖珍版）。三层的分工口诀：电路仿真问"这条支路"，电磁仿真问"这块结构"，系统仿真问"整条链路"——三层结果互相校核，单层结果永远存疑。

⚠️ 常见坑：迷信仿真结果的小数点。仿真的精度以模型精度为上限：器件模型没带寄生、温度模型没标定、激励与真实负载不符，仿真就是精确地计算一个错误的世界。老工程师的习惯是先让仿真复现一个已知实测结果，校准过信任度，再让它预测未知。

常见疑问两则

问：仿真通过、上板却出问题，最常见的三个原因？答：一是模型缺项——电源实际纹波、接插件寄生没进仿真；二是激励不真——测试用理想时钟，实物时钟抖动大；三是环境没模拟——温度、负载电容与线缆差异。三者共同点都是"仿真世界与真实世界的接口失真"，所以成熟团队会把首板实测数据回灌进仿真模型，闭环校准。

问：原理图和网表都自动检查了，为什么还要人工评审？答：自动工具只能查"违反规则"，查不出"漏掉需求"：一个没接的上拉、一个忘配的默认电平、一个面板灯的含义写反——这些逻辑层疏漏机器无能为力。设计评审的真正价值是用第二双眼睛补"规则之外的常识"，这也是新手最快的学习途径。

本节要点回顾

• EDA 的使命是把错误发现成本前移，验证工时数倍于设计是健康状态；
• 形式验证用数学等价证明补仿真的覆盖死穴，签核要覆盖所有工艺角；
• 板级布局一半是电气一半是机械工艺，真实世界的约束全在这一步进场；
• 三层仿真（支路 结构 链路）互相校核，单层结果不下结论；
• 仿真可信度以模型为上限，先校准再预测是专业习惯。

图纸与版图已就绪，但它们还不是商品。下一节走完从设计到货架的后半程：制造、测量、认证与项目管理。
