3.1 画个三角形


CLion项目文件位于 samples\draw_polygon\draw_triangle

就如同编程语言的hello world!，OpenGL的最佳入门范例就是绘制一个三角形，这一节就来做这个。

1. 项目结构

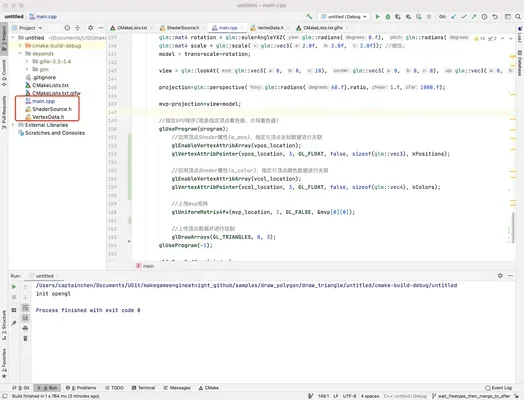

打开CLion项目，如下图：

主要代码文件有3个：

代码文件
main.cpp	主逻辑
VertexData.h	顶点数据(坐标、颜色)
ShaderSource.h	Shader代码(顶点Shader和片段Shader)

depends目录存放依赖库，如下：

依赖库
glfw-3.3-3.4	glfw提供对OpenGL API封装
glm	数学库，提供Vector、Matrix等数据结构运算

2. 顶点数据

VertexData.h 中存放了三角形三个顶点的坐标数据和颜色数据。


//
// Created by captain on 2021/3/25.
// 顶点坐标 顶点颜色
//

#ifndef UNTITLED_VERTEXDATA_H
#define UNTITLED_VERTEXDATA_H

#include <glm/glm.hpp>

static const glm::vec3 kPositions[3] = {
        glm::vec3{ -1.0f, -1.0f,0.0f},
        glm::vec3{  1.0f, -1.0f,0.0f},
        glm::vec3{   0.f,  1.0f,0.0f}
};

static const glm::vec4 kColors[3] = {
        glm::vec4{ 1.f, 0.f, 0.f ,1.f},
        glm::vec4{ 0.f, 1.f, 0.f ,1.f},
        glm::vec4{ 0.f, 0.f, 1.f ,1.f}
};

#endif //UNTITLED_VERTEXDATA_H

可以修改kPositions和kColors数值查看效果。

3. 着色器代码

ShaderSource.h 中存放了顶点着色器和片段着色器代码。


//
// Created by captain on 2021/3/25.
//

#ifndef UNTITLED_SHADERSOURCE_H
#define UNTITLED_SHADERSOURCE_H

//顶点着色器代码
static const char* vertex_shader_text =
        "#version 110\n"

        "uniform mat4 u_mvp;\n"

        "attribute  vec3 a_pos;\n"
        "attribute  vec4 a_color;\n"

        "varying vec4 v_color;\n"

        "void main()\n"
        "{\n"
        "    gl_Position = u_mvp * vec4(a_pos, 1.0);\n"
        "    v_color = a_color;\n"
        "}\n";
//片段着色器代码
static const char* fragment_shader_text =
        "#version 110\n"
        "varying vec4 v_color;\n"
        "void main()\n"
        "{\n"
        "    gl_FragColor = v_color;\n"
        "}\n";

#endif //UNTITLED_SHADERSOURCE_H

着色器是运行在GPU上的程序，顶点着色器和片段着色器作用于渲染的不同阶段。

这里准备好着色器的代码，然后调用OpenGL API进行编译、链接、运行。

着色器在第5章会详细介绍。

4.主逻辑

main.cpp 就是程序主逻辑。

主要分为4个步骤。

OpenGL初始化，创建Window。
初始化着色器。
关联着色器变量和顶点数据
主循环

4.1 OpenGL初始化


//file:main.cpp line:28

/// 初始化OpenGL
void init_opengl()
{
    //设置错误回调
    glfwSetErrorCallback(error_callback);

    if (!glfwInit())
        exit(EXIT_FAILURE);

    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 2);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 0);

    //创建窗口
    window = glfwCreateWindow(960, 640, "Simple example", NULL, NULL);
    if (!window)
    {
        glfwTerminate();
        exit(EXIT_FAILURE);
    }

    glfwMakeContextCurrent(window);
    gladLoadGL(glfwGetProcAddress);
    glfwSwapInterval(1);
}

主要就是创建OpenGL窗口，分辨率为 960x640，这里可以改变窗口尺寸看下效果。

4.2 初始化着色器

在ShaderSource.h 提供了着色器代码，既然是代码那么就需要进行编译、链接才能运行，初始化着色器就是做这个。


//file:main.cpp line:58

/// 编译、链接Shader
void compile_shader()
{
    //创建顶点Shader
    vertex_shader = glCreateShader(GL_VERTEX_SHADER);
    //指定Shader源码
    glShaderSource(vertex_shader, 1, &vertex_shader_text, NULL);
    //编译Shader
    glCompileShader(vertex_shader);

    //创建片段Shader
    fragment_shader = glCreateShader(GL_FRAGMENT_SHADER);
    //指定Shader源码
    glShaderSource(fragment_shader, 1, &fragment_shader_text, NULL);
    //编译Shader
    glCompileShader(fragment_shader);

    //创建GPU程序
    program = glCreateProgram();
    //附加Shader
    glAttachShader(program, vertex_shader);
    glAttachShader(program, fragment_shader);
    //Link
    glLinkProgram(program);
}

过一遍，断点看看就行，不要深究。

4.3 关联着色器变量和顶点数据

创建好OpenGL窗口、初始化着色器之后，就可以获取着色器的属性ID，与顶点坐标和颜色数据进行关联。


//file:main.cpp line:118

//获取shader属性ID
mvp_location = glGetUniformLocation(program, "u_mvp");
vpos_location = glGetAttribLocation(program, "a_pos");
vcol_location = glGetAttribLocation(program, "a_color");

关联好顶点数据后，就可以在主循环里，将顶点上传然后渲染。

4.4 进入主循环


//file:main.cpp line:122

while (!glfwWindowShouldClose(window))
{
    float ratio;
    int width, height;
    glm::mat4 model,view, projection, mvp;

    //获取画面宽高
    glfwGetFramebufferSize(window, &width, &height);
    ratio = width / (float) height;

    glViewport(0, 0, width, height);

    glClear(GL_COLOR_BUFFER_BIT|GL_DEPTH_BUFFER_BIT);
    glClearColor(49.f/255,77.f/255,121.f/255,1.f);

    //坐标系变换
    glm::mat4 trans = glm::translate(glm::vec3(0,0,0)); //不移动顶点坐标;
    glm::mat4 rotation = glm::eulerAngleYXZ(glm::radians(0.f), glm::radians(0.f), glm::radians(0.f)); //使用欧拉角旋转;
    glm::mat4 scale = glm::scale(glm::vec3(2.0f, 2.0f, 2.0f)); //缩放;
    model = trans*scale*rotation;

    view = glm::lookAt(glm::vec3(0, 0, 10), glm::vec3(0, 0,0), glm::vec3(0, 1, 0));

    projection=glm::perspective(glm::radians(60.f),ratio,1.f,1000.f);

    mvp=projection*view*model;

    //指定GPU程序(就是指定顶点着色器、片段着色器)
    glUseProgram(program);
    {
        //启用顶点Shader属性(a_pos)，指定与顶点坐标数据进行关联
        glEnableVertexAttribArray(vpos_location);
        glVertexAttribPointer(vpos_location, 3, GL_FLOAT, false, sizeof(glm::vec3), kPositions);

        //启用顶点Shader属性(a_color)，指定与顶点颜色数据进行关联
        glEnableVertexAttribArray(vcol_location);
        glVertexAttribPointer(vcol_location, 3, GL_FLOAT, false, sizeof(glm::vec4), kColors);

        //上传mvp矩阵
        glUniformMatrix4fv(mvp_location, 1, GL_FALSE, &mvp[0][0]);

        //上传顶点数据并进行绘制
        glDrawArrays(GL_TRIANGLES, 0, 3);
    }

    glfwSwapBuffers(window);
    glfwPollEvents();
}

主循环主要做3件事：

坐标系转换
上传mvp矩阵
调用 glDrawArrays 上传顶点数据并进行绘制(这就是一个DrawCall完成)

代码断点看两遍，坐标系变换里面的移动、旋转、缩放数值改改看看效果，就差不多了。
