上一节证明了磁力线可以当笼壁材料，这一节是施工力学。先补一个冻结观念的精确表述：阿尔文冻结定理——理想 MHD 中，通过随流体运动的任何闭合回路的磁通量不随时间变化。推论：初始在同一磁面上的两团流体，永远在同一磁面上；磁力线像染料一样被流体拉着走。驯服者据此得到一个关键许可——先设计好磁场位形，等离子体就会被冻结在相应磁面上。平衡问题于是变成纯磁场的静力学问题。

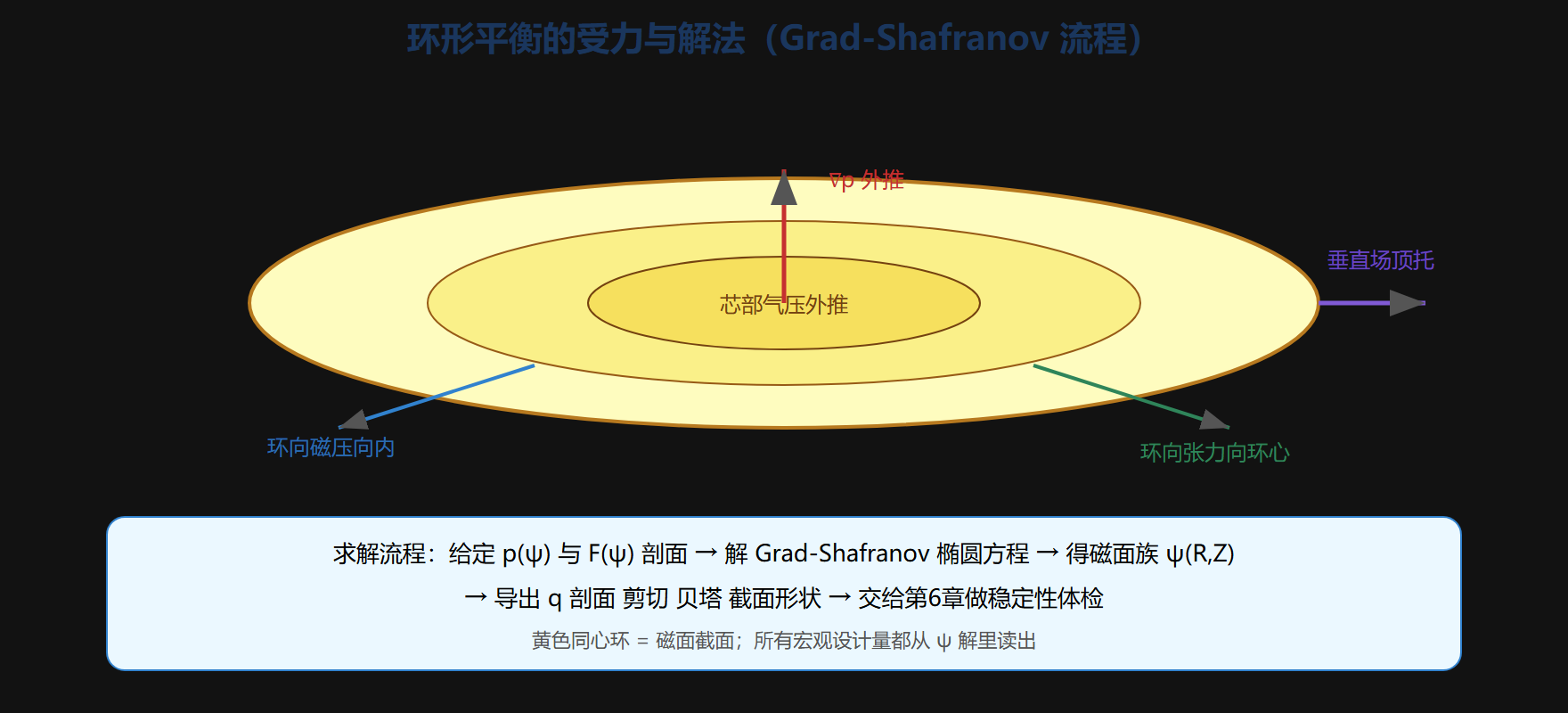

环形位形的四股力
以托卡马克（第 8 章详述，此处当力学例题）为对象，静止等离子体柱承受的力：
- 气压：芯部 nT 高，向外推（∇p 指向壁）；
- 环向磁压梯度：环向场在内侧强、外侧弱，磁压差把等离子体向内推（箍缩方向，但沿大半径分布不均）；
- 环向磁张力：环向磁力线弯成圈，像绷紧的皮筋要往环心缩——Hoop 力，把等离子体整体向外扩；
- 等离子体电流自身场：环向电流的极向磁场产生向心箍缩（自箍缩），同时其 Hoop 力又外扩。
平衡条件：J×B = ∇p。把这幅受力图在 (R, Z) 截面上写全，引进极向磁通函数 ψ（磁面标签：等 ψ 线即磁面投影），电流与压强都写成 ψ 的函数后，平衡化简为一个方程：
Δ*ψ = −μ0·R²·dp/dψ − F·dF/dψ
这就是 Grad-Shafranov 方程（F = R·B_torq）。右端两项分别是压强剖面与环向场剖面的"输入"：给定两个函数，解这个非线性椭圆方程，得到全部磁面几何。托卡马克设计文档里的 X 点、单零/双零偏滤器位形、D 形截面，全都是这个方程的解的形状。
演练：读懂安全因子剖面
解出 ψ 后最重要的导出量是安全因子 q——磁力线绕环一圈时极向转过的圈数（旋转变换的倒数）。q 剖面决定稳定性（第 6 章）与输运（第 7 章）：
import numpy as np # 粗略演示: 圆截面托卡马克 q(r) 由电流剖面 j(r) 积分决定 def q_profile(rho, q0, qa, alpha): """rho: 归一化小半径 0~1; 幂律电流剖面的近似 q 剖面""" return q0 + (qa - q0) * rho**alpha rho = np.linspace(0.01, 1.0, 200) q = q_profile(rho, q0=1.0, qa=4.0, alpha=2.0) for r in (0.1, 0.5, 0.9): print(f"rho={r:.1f}: q = {q_profile(r,1.0,4.0,2.0):.2f}") # 有理面位置: q = 2 与 q = 3/2 的磁面是撕裂模与鱼骨模的舞台 for qtarget in (1.5, 2.0): idx = np.argmin(abs(q - qtarget)) print(f"q = {qtarget} 的有理面位于 rho ~ {rho[idx]:.2f}")
输出：
rho=0.1: q = 1.01 rho=0.5: q = 1.75 rho=0.9: q = 3.24 q = 1.5 的有理面位于 rho ~ 0.44 q = 2.0 的有理面位于 rho ~ 0.58
解读：q 从芯部的 1 爬升到边界的 4。q=2、q=3/2 等有理面（磁力线转有限圈后闭合）是磁岛与撕裂模的驻扎地——第 6 章磁重联在装置内的主要舞台。q<1 的芯部会遭遇内部扭曲模，因此设计上保 q_min > 1（锯齿控制，第 6 章）。
案例：从受力图到 D 形截面
背景：早期托卡马克用圆截面，后来主流机型全改成 D 形（竖长截面）。操作与分析：在 Grad-Shafranov 框架里扫描截面形状参数，计算给定环向场与电流下的最高稳定压强（第 6 章的贝塔极限）。结果：D 形（适度三角形变与拉长）允许更高的等离子体电流与压强，贝塔极限提升可观；但拉长截面有垂直不稳定性风险，需要主动反馈稳定线圈。解读：这不是审美，是力学——拉长截面让同样小半径下极向磁场做功更有效，磁张力与磁压的配合更省材料。变式：球马克、球形环（低环径比）进一步把几何推到极限，用更紧凑的磁面布局换更高的贝塔——第 8 章的替代构型一节续写这个故事。
解读之外再补一个读图要点：托卡马克位形图里磁面向外侧偏移的现象叫沙夫拉诺夫位移——气压与 Hoop 力把一组组磁面往外推，平衡解里它体现为 ψ 等值面整体偏离磁轴所在的几何中心。位移量与贝塔近似成正比，运行人员软 X 射线相机一量磁轴位置，就等于给压强做了一次体检。这也是"平衡-诊断-控制"三方联动的典型环节：极向场线圈的实时反馈，就是在追逐这个不断漂移的平衡解。
工程上这套平衡计算由专门的"平衡码"（如 EFIT 一类）实时执行：从磁探针与磁通环的实测信号反演 ψ 分布，拟合出最像的 p(ψ)、F(ψ)，再输出 q 剖面、磁轴位置、边界形状——托卡马克控制室每几毫秒刷新一次这张"自画像"，位形控制与安全保护全靠它。读懂 Grad-Shafranov 不只为了做设计，也是为了看懂控制室的主屏幕。
直线箍缩的教训（平衡的历史前奏）
在托卡马克之前，人们先试过更直白的方案：直管等离子体柱通大电流，自场箍缩。静力学上它确实平衡，但第 6 章会展示它天生不稳定（腊肠模、扭曲模都能在毫秒内掐断等离子体柱）。平衡是必要条件而非充分条件——这正是本章与第 6 章的分工：本章保证"摆得稳"，第 6 章追问"捅一下会不会倒"。
易错点
⚠️ 把"平衡"当"稳定"：Grad-Shafranov 只回答静力学，变形模、撕裂模是否会在平衡附近生长是第 6 章线性化的问题。历史上多个装置位形死于"能解平衡却不稳定"。
⚠️ 忽略电流剖面自洽性：p(ψ)、F(ψ) 不能任挑——它们由欧姆加热、自举电流（第 7 章）、外部驱动共同决定，平衡与输运是耦合问题，真实装置设计要用迭代求解的"平衡-输运耦合码"。
💡 衔接：笼壁已锻造、已摆正。但囚徒不会安静——它支持波（第 5 章），波可以加热它也可以搅乱它；它还会整体变形（第 6 章）。下一章先听笼中的涟漪。
