9.2 点火方案与高能量密度物理

9.2 点火方案与高能量密度物理

本节摘要：中心热斑点火把压缩与点火捆在同一发激光里，账面处处打折——本节先算清这笔账，再讲两种"解耦"方案：快点火用皮秒拍瓦激光把点火从内爆里抽出来，冲击点火用迟到的强激波在最后关头锤燃热斑；最后看这门手艺养出的伴生学科——高能量密度物理：从行星内部到实验室天体物理。收束"造笼与不造笼"两条路线的对比，为走向野外的等离子体做最后铺垫。

上一节末尾留了个念头：中心热斑点火对对称性如此苛刻，能不能"作弊"？本节沿着这条线走完惯性约束的最后一段——点火方案。它承接 9.1 的滞止图像（热斑必须自己点燃冷燃料），也顺手回答一个更大的问题：这套把物质压进极端状态的本事，除了点火还能干什么。

先把中心点火的账算穷：为什么值得作弊

中心热斑方案的结构性弱点只有一个：压缩与点火同锅煮。同一发激光既要负责把燃料冷压缩到百倍密度（这要求低熵、对称、温和），又要在最后时刻挤出一个 5–10 keV 的中心热斑（这要求集中释能、陡峭汇聚）——两个目标对脉冲的要求互相打架。工程译文就是 NIF 的十年爬坡：每一环都在打折。

点火判据本身在 9.1 已给出（面密度 ρR、热斑温度、α 加热盖过膨胀与辐射损失），这里补上能量链的折损账：激光进黑腔先折一次（转换 X 光），X 光照到靶丸再折一次（大部分用于烧蚀飞散，真正进燃料的只有一小截），最后热斑里那点内能才点燃燃烧波。增益至少有三种口径：对激光的靶增益（新闻里说的"净能量增益"）、对靶丸吸收能的靶丸增益、对电网取电的墙插头增益——三者能差三个数量级，读任何聚变新闻前先问口径。

数值演练：给三种点火方案记账

def nif_ledger(E_laser_MJ=2.05, E_yield_MJ=3.15, eta_x=0.7, eta_caps=0.15, E_wall_MJ=330.0):
    """中心点火（NIF 2022 式）全链路折损账"""
    E_x  = E_laser_MJ * eta_x              # 黑腔转出的 X 光能
    E_ab = E_x * eta_caps                  # 靶丸真正吸收（冲击+压缩）份额
    G_t  = E_yield_MJ / E_laser_MJ         # 靶增益（对激光，新闻口径）
    G_c  = E_yield_MJ / E_ab               # 靶丸增益（对吸收能）
    G_w  = E_yield_MJ / E_wall_MJ          # 墙插头增益（对电网取电）
    return E_x, E_ab, G_t, G_c, G_w

def fi_ledger(E_comp_kJ=250.0, E_hot_kJ=15.0, eta_couple=0.2,
              m_DT_mg=0.5, burn_frac=0.2, E_burn_per_g=3.4e11):
    """快点火分账：压缩束 + 皮秒点火束（DT 全烧约 3.4e11 J/g）"""
    E_pw_kJ  = E_hot_kJ / eta_couple                    # 点火束必须携带的能量
    E_total  = E_comp_kJ + E_pw_kJ                      # 两条束合计
    E_fus_MJ = m_DT_mg*1e-3 * E_burn_per_g * burn_frac / 1e6
    G        = E_fus_MJ*1e3 / E_total                   # 对总驱动能的增益
    return E_pw_kJ, E_total, E_fus_MJ, G

E_x, E_ab, Gt, Gc, Gw = nif_ledger()
print("== 中心点火 NIF 2022 账本 ==")
print(f"激光 2.05 MJ -> 黑腔X光 {E_x:.2f} MJ -> 靶丸吸收 {E_ab:.3f} MJ")
print(f"靶增益(对激光) {Gt:.2f} | 靶丸增益(对吸收) {Gc:.1f} | 墙插头增益 {Gw:.3f}")

Epw, Etot, Efus, G = fi_ledger()
print("== 快点火概念账本 ==")
print(f"热斑需 15 kJ, 电子耦合 20% -> 点火束须携 {Epw:.0f} kJ")
print(f"压缩 250 kJ + 点火束 {Epw:.0f} kJ = 驱动共 {Etot:.0f} kJ")
print(f"0.5 mg DT 烧 20% 出 {Efus:.0f} MJ -> 总驱动增益 G ~ {G:.0f}")
​

输出：

== 中心点火 NIF 2022 账本 ==
激光 2.05 MJ -> 黑腔X光 1.43 MJ -> 靶丸吸收 0.215 MJ
靶增益(对激光) 1.54 | 靶丸增益(对吸收) 14.6 | 墙插头增益 0.010
== 快点火概念账本 ==
热斑需 15 kJ, 电子耦合 20% -> 点火束须携 75 kJ
压缩 250 kJ + 点火束 75 kJ = 驱动共 325 kJ
0.5 mg DT 烧 20% 出 34 MJ -> 总驱动增益 G ~ 105
​

解读：中心点火那行是全册最重要的一行"折扣表"——2.05 兆焦进黑腔只剩 1.4 兆焦 X 光，靶丸真正吃到 0.2 兆焦出头，好在燃烧本身争气（对吸收能的增益近 15），才把对激光的增益抬过 1。而快点火那栏显示：既然热斑可以事后用外置点火束烧出来，压缩就不必挤出中心热斑，只需专心做冷压缩——同样是点火，驱动能需求降到三分之一兆焦以下量级，增益概念上冲到上百。变式：把电子耦合效率从 20% 改成 10% 再跑一遍，点火束需求翻倍、增益掉四成——快点火的全部命运都押在这一个参数上。

三种点火方案一张地图

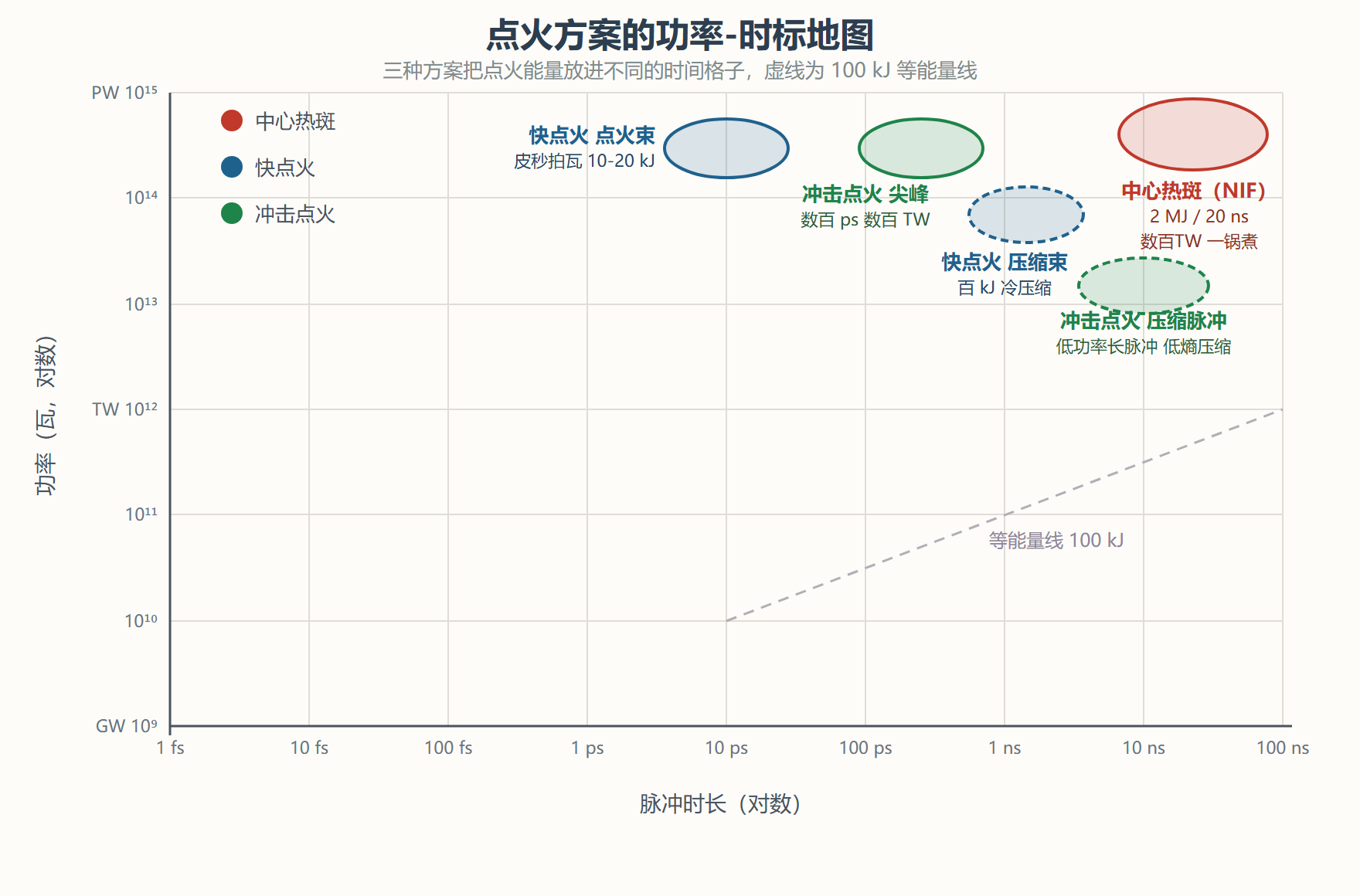

把三种方案的驱动脉冲放到"功率-时标"对数地图上，"解耦"二字立刻具体化：

读图三处要点：其一，中心点火孤悬右上——兆焦能量摊在几十纳秒里，峰值功率数百 TW，这就是"一锅煮"的几何位置；其二，快点火的两个束都趴在 100 kJ 等能量线附近——压缩束与点火束携带的都是十万焦上下的能量，但点火束把这份能量在时间上压缩千倍，功率随之抬高千倍，"解耦"二字在这里有了坐标；其三，冲击点火不换格子、只加尾巴——压缩脉冲与尖峰都留在纳秒世界，靠时序而非靠另一台激光器解耦，这是它与快点火的工程分野。

快点火：把火柴从炸弹里抽出来

快点火的全部思想一句话：压缩只管密度，点火另起炉灶。第一步用纳秒束把 DT 冷压缩到每立方厘米几百克（不做中心热斑，自然没有"热斑被扰动打歪"这道紧箍咒，对称性预算松一档）；第二步在压缩峰值时刻，用一束皮秒拍瓦激光从外面"扔火柴"进去。

火柴的传递链有三环，环环有损耗：

1. 产生：激光强度超过每平方厘米 10 的 18 次方瓦后，等离子体频率跟不上光场振荡（第 1 章的量级账在强场版重演），电子被直接加速到 MeV 量级——真空加热与 J 乘 B 加热两套机制唱主角；
2. 输运：这些超热电子要穿过几十微米等离子体抵达芯部，途中受回流电流、自生磁场（Biermann 电池效应）与成丝不稳定性围剿，方向与能谱双双散开；
3. 沉积：射程随能量按二分之三次方增长，能谱一宽沉积就摊薄——理想是"打在芯上、停在芯里"，现实常常"穿芯而过"。

工程对策是把路修短：锥靶（cone-in-shell）在靶丸里预埋一根金锥，拍瓦激光沿锥打到底，输运距离从几十微米砍到几微米。另一种思路换弹药：质子快点火——用拍瓦激光在薄箔背面加速出一束准直质子（鞘层加速），质子带布拉格峰式的沉积特性，停在哪儿一目了然；代价是束流单色性差、每发产额难控。

冲击点火：迟到的重锤

如果说快点火是外科手术刀，冲击点火就是延迟引信。它同样解耦，但不引入第二台激光器：压缩脉冲全程保持低功率（燃料冷而密），在最后两三百皮秒突然把功率抬到主脉冲的好几倍——尖峰脉冲产生的强激波向心汇聚，赶在滞止时刻砸进中心，用一次绝热挤压把温度瞬间锤过点火线。

妙处在于压强的"复利"：激波向中心汇聚时随半径缩小自我增强，到达芯部时压强可放大一个数量级以上，等效于白捡了一台更强的驱动器。所以同样的激光装置，冲击点火概念能把增益抬到中心方案的两三倍，或反过来用小装置办大事。风险同样集中：尖峰强度逼近激光等离子体不稳定性的门槛（第 5 章受激散射的强场版），受激布里渊与拉曼散射会在光路上"抢劫"尖峰能量；且激波抵达时刻与滞止的对齐窗口只有百皮秒量级——锤早了燃料还没压到位，锤晚了球已散架。

与快点核对表：快点火在束流与时空上完全分离（两台激光、微米级瞄准、皮秒级定时），冲击点火在同一驱动器内时序分离（一片脉冲波形内部解决）——前者物理跨度大、工程瞄准难，后者工程简、物理险在 LPI。两条路至今都没走到终点，但都把"点火能从压缩能里解放出来"这张牌打明白了。

高能量密度物理：点火手艺的伴生学科

把物质推到压强超过一百万大气压（兆巴，Mbar），或推进"温密物质"区——固体密度遇上电子伏特温度、既非理想等离子体又非普通凝聚态的地带——这套能力本身就是一门学科：高能量密度物理（HEDP）。惯性约束装置是它的主工厂：压缩芯部是千倍密度的简并燃料，烧蚀面是飞逝的温密物质层，黑腔腔壁是实验室里最亮的 X 光源，拍瓦激光焦点是相对论等离子体。

这份"极端状态制造许可证"养出一串副产品：行星与巨行星内部的物质状态方程（金刚石与水在太帕压强下长什么样，NIF 与 Omega 的冲击压缩实验直接量）；实验室天体物理（辐射流体、湍流混合、磁重联的缩小版复演，与第 6 章的重联、第 10 章的吸积盘遥相呼应）；超快材料动力学（微秒内走完地质学百万年的相变）；以及惯性聚变能的工程学——激光效率、重复频率、每天百万发的靶丸量产，这三关是从"点火"到"电厂"的真正距离。

案例：锥靶十年——快点火的实验爬坡

背景：快点火 2001 年前后提出（"压缩与点火分离"的宣言），需要实验证明外置点火束能把能量送进压缩芯部。操作：日本大阪大学 LFEX 装置用锥靶方案——金锥插入靶丸、拍瓦束沿锥打靶芯——配合 GEKKO 的压缩束做打靶；同类实验在 OMEGA EP 上以质子束加热重复。结果：锥靶实验测到中子产额比无锥对照显著增强，证明"外置点火"通路物理上存在；但电子耦合效率长期停留在百分之几到百分之十几，距离账本需要的 20%–30% 仍有差距。解读：这条曲线与 NIF 中心点火的十年爬坡是同一堂课的两个班——瓶颈不在原理而在"最后一微米"的能量输运；中心点火靠对称性精细调节翻盘，快点火至今仍在等它的"2022 时刻"。变式：若质子束单色性提升（束流整形、复合靶），布拉格峰对准压缩芯部，耦合账可能一次翻倍——这是当下快点火的活跃前沿。

易错点

⚠️ 把快点火的"点火束能小"读成"总投入小"：75 kJ 是点火束必须携带的能量，按 20% 耦合倒推；压缩束仍要百 kJ 级，拍瓦激光的电光效率还更低——全链路账（如同 NIF 的墙插头账）必须算到电网插座。

⚠️ 把冲击点火的尖峰当成"再补一发激光"：尖峰不是独立的第二发，它必须与前面所有激波在芯部精确合相，时序错开百皮秒就白砸；且高强度尖峰正踩在受激散射的门槛上，能量被"抢"多少取决于束平滑与光斑设计，不是功率表读数。

⚠️ 混淆三种"增益"：对激光的靶增益（NIF 的 1.5）、对靶丸吸收能的增益（约 15）、对电网的墙插头增益（约 0.01）——差着数量级。任何"聚变突破了"的新闻，先问它说的是哪一个。

💡 衔接：本节收束第 9 章，也收束"造笼（第 8 章）与不造笼（第 9 章）"两条驯服路线的对垒。工具箱已经齐了——下一章带着全套物理去野外：太阳、行星磁层与宇宙深处的等离子体，看自然界自己怎么造笼、怎么点火。
