5.9 DXT压缩纹理扩展

CLion项目文件位于 samples\texture\export_dxt
​

在前面两节从OpenGL获取到了压缩纹理，并用来做渲染，在单台电脑上测试是一切正常的。

由于我经常在公司两台电脑、家里两台电脑之前测试，所以发现一个问题：在不同电脑上，从OpenGL获取到的压缩纹理格式并不相同，这导致有的电脑识别不了另一台电脑导出的压缩纹理。

前面上传纹理进行压缩的代码如下：

//3. 将图片rgb数据进行压缩上传到GPU。
glTexImage2D(GL_TEXTURE_2D, 0, GL_COMPRESSED_RGB, texture2d->width_, texture2d->height_, 0, texture2d->gl_texture_format_, GL_UNSIGNED_BYTE, data);
​

第三个参数 GL_COMPRESSED_RGB 指定了压缩纹理格式，可以看到这里只是指定了要压缩，但是并没有指定某一个压缩格式，那么OpenGL就会自动选择一个。

经过测试发现，在公司电脑上压缩出来的是COMPRESSED_RGBA_S3TC_DXT5_EXT 33779，而在家里的电脑是COMPRESSED_RGBA_FXT1_3DFX 34481。

公司电脑上识别不了家里电脑压缩出来的格式，但是公司压缩的却能被家里电脑识别。

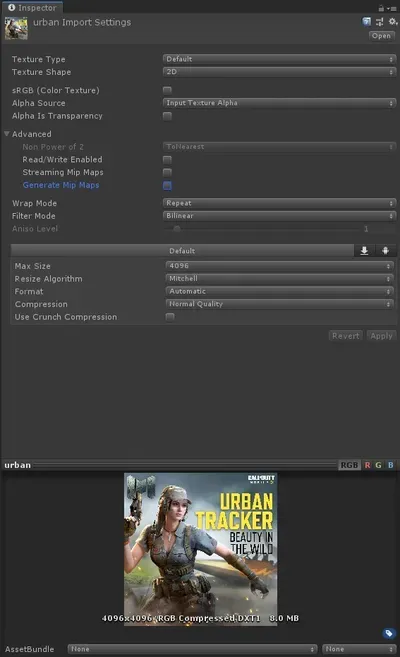

公司压缩出来的是DXT格式，这个格式很常见，在5.7 图片压缩工具这一节，用来对比的Unity压缩纹理格式就是DXT1。

1. OpenGL压缩图片为DXT格式

对glTexImage2D指定压缩纹理格式为 COMPRESSED_RGBA_S3TC_DXT5_EXT就可以获取DXT格式的压缩纹理。

//file:texture2d.cpp line:27
Texture2D* Texture2D::LoadFromFile(std::string& image_file_path)
{
    ......
    int image_data_format=GL_RGB;
    if (data!= nullptr)
    {
        //根据颜色通道数，判断颜色格式。
        switch (channels_in_file) {
            case 1:
            {
                image_data_format = GL_ALPHA;
                break;
            }
            case 3:
            {
                image_data_format = GL_RGB;
                texture2d->gl_texture_format_=GL_COMPRESSED_RGB_S3TC_DXT1_EXT;
                break;
            }
            case 4:
            {
                image_data_format = GL_RGBA;
                texture2d->gl_texture_format_=GL_COMPRESSED_RGBA_S3TC_DXT5_EXT;
                break;
            }
        }
    }
    ......
}
​

但是当修改代码后，发现编译不通过，找不到COMPRESSED_RGBA_S3TC_DXT5_EXT这个枚举。

这是因为OpenGL自身并不支持DXT格式，从COMPRESSED_RGBA_S3TC_DXT5_EXT以_EXT看出，对DXT格式的支持是以扩展提供的。

官网相关介绍：https://www.khronos.org/opengl/wiki/S3_Texture_Compression

扩展的枚举，都在glext.h这个头文件，官网下载：https://www.khronos.org/registry/OpenGL/api/GL/glext.h。

下载后放到项目中就可以编译成功。

2. 使用DXT格式纹理

使用导出的DXT格式纹理渲染，一切OK。

教程项目原始图片路径是写死在代码中的，后面优化了。

Windows系统直接将图片拖到程序上就可以压缩。

Mac系统在命令行运行程序，将图片路径作为参数传递。

支持一次处理多个图片。

优化后的CLion项目文件位于 samples\texture\export_compressed_texture_tools
​
