1.1 尺度阶梯与学科边界


1.1 尺度阶梯与学科边界

本节摘要: 纳米尺度通常定义为 1–100 纳米,这不是自然常数划出的分界线,而是"量子效应显著、连续介质近似开始崩溃"的制度切换带。本节建立全册通用的尺度坐标系,并厘清纳米科学与物理、化学、材料、生物、工程的学科边界。

从一根头发说起

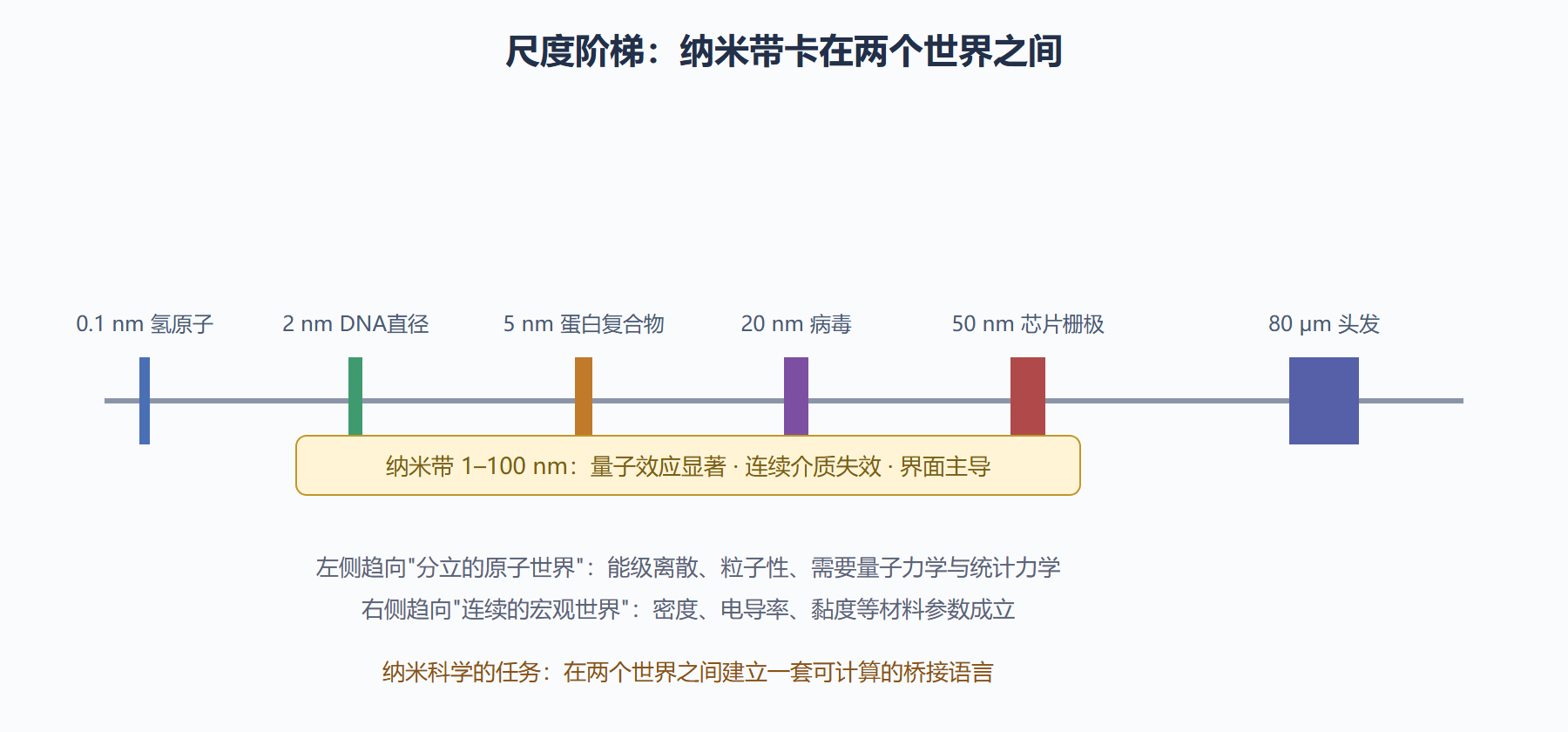

实验室墙上贴着一张尺度对照表:人的头发直径约 80 微米,也就是 80000 纳米。DNA 双螺旋直径约 2 纳米,一个氢原子约 0.1 纳米。纳米尺度带(1–100 纳米)恰好横亘在这两者之间——比分子大,比细胞器小,病毒、蛋白质复合物、半导体器件的栅极,都挤在这一格里。

为什么把上限定在 100 纳米而不是 50 或 200?欧盟委员会的定义采用了"基本颗粒内接尺寸在 1–100 纳米之间"的功能性表述,美国国家纳米计划(NNI)的定义类似。两个要点:一是尺寸带内至少一维落入该区间,二是该尺寸下产生与尺寸相关的新性质。第二条才是灵魂——一块 90 纳米厚的铜箔如果性质与大块铜无异,按功能定义它并不"纳米"。

三个无量纲比值:制度切换的判据

尺度阶梯真正的物理含义,藏在三个比值里:

无量纲比值 含义 宏观取值 纳米域发生什么
表面原子数 / 总原子数 界面贡献的权重 约 10⁻⁸ 直径 5 纳米颗粒可达 30%–50%
电子德布罗意波长 / 体系尺寸 量子化程度 远小于 1 接近或超过 1,能级离散化
热涨落能量 / 结合能 统计确定性 微小 可比,涨落主导行为

用表面占比做个数量级估算。原子直径约 0.3 纳米,颗粒直径 D 的立方体中,表层厚度取一个原子层,表面原子占比约为 6×0.3/D。代入 D=5 纳米,得约 36%。这个估算粗糙但方向正确:在 5 纳米尺度,三分之一的原子住在表面上,而表面原子的配位数、能量、反应活性都与内部不同,宏观材料里被 10⁻⁸ 稀释掉的"界面项",在这里成了主导项。

01-01-fig01

学科边界:一门"接口学科"

纳米科学常被误认为物理学的一个分支。更准确的说法:它是接口学科——物理提供规律、化学提供合成、材料提供结构、生物提供模板与约束、工程提供器件与量产。以一支纳米药物为例:颗粒尺寸与载药量是高分子化学问题,体内分布由表面物理化学决定,细胞摄取涉及生物机制,量产则是化工与工程问题。没有任何单一传统学科能独立完成。

这个定位带来一个直接后果:本领域的知识体系是"网状"而非"树状"的。教程后续章节的组织——材料按维度、规律按失效类型、制造按路线、表征按信息通道——本身就是对这个网状结构的不同切法。

常见疑问:纳米技术和微米技术(MEMS)差在哪

差在主导规律。MEMS 器件多在微米尺度,连续介质力学仍然成立,设计仍可用弹性理论;一旦关键尺寸压进百纳米以下,表面力(范德华力、静电力、毛细力)超过体积力(重力、惯性),机械设计规则彻底改写——这也是第 6 章 NEMS 一节会回到的问题。

⚠️ 一个高频误区:把"纳米材料"当成"颗粒很小的传统材料"。法规意义上的纳米材料是按尺寸带+尺寸相关新性质双重判定的;一些国家还把体积比表面积大于 60 平方米每立方厘米作为功能替代判据。做产品合规时务必核对目标市场的具体定义条款。

演练:把三个比值当检查表用

拿到任何一个纳米对象,先跑一遍三个比值的数量级检查,这是一分钟能完成的"域判定"。以一个直径 20 纳米的硅纳米线为例。表面占比:6×0.3/20 约 9%——已不可忽略,氧化层与表面态会影响输运,但还没到主导;波长比:硅中电子有效质量小,室温热德布罗意波长与费米波长在几纳米到十几纳米量级,20 纳米线宽已进入"输运要考虑量子化修正"的边缘区间;涨落比:20 纳米线段的掺杂原子数在十个量级(若掺杂浓度 10¹⁸ 每立方厘米),单颗涨落是百分之几十——阈值电压离散问题进入视野。三项检查的结论:这个对象处在"经典近似可作底、量子与统计修正必做"的过渡区——这正是 100 纳米带内大多数工程对象的位置。换成 200 纳米,三项全部退回微扰;换成 3 纳米,三项全部主导。三个比值就是缩尺台上的三块仪表盘,压到哪一格、看哪个表针抬起来,本册后文的所有"失效与重建"都能挂到这三根指针上。

三个常见疑问

疑问一:为什么教材都写 1–100 纳米,我的体系 150 纳米也有量子效应,它算不算纳米? 尺度带是制度约定不是物理断崖,三个比值是连续变化的。150 纳米的低维结构(比如 150 纳米宽、5 纳米厚的条带)只要有一维进入尺度带就符合"至少一维"条款;判定表观性质是否尺寸相关才是实质标准。疑问二:0.1 纳米级的原子操作属于纳米科学吗? 属于它的工具端。STM 原子操控的产出物往往落在尺度带内,操控手段本身在更小尺度,这正是"接口学科"的特点——工具可以来自任何一个更精细的层级。疑问三:微纳米混合体系怎么称呼? 工程惯例按关键功能尺寸命名:MEMS 加纳米涂层仍叫 MEMS,芯片的 3 纳米节点里大部分金属层其实远大于 3 纳米——名称跟最小关键尺寸走,不跟平均尺寸走。

尺度坐标系至此立好:一条人为划定但有物理内涵的带、三个连续变化的无量纲比值、一个网状的学科版图。后续所有章节都在这张坐标系上展开——每引入一类材料或器件,先在尺度带上给它定位,再看哪根表针抬了起来。这个动作重复到熟练,"纳米"就从形容词变回工程量纲。

顺带记住两个常用换算:1 纳米 = 10 埃 = 10⁻³微米;头发直径约 8 万纳米、DNA 约 2 纳米、氢原子约 0.1 纳米——这四个数锚定后,任何新对象只要报出尺寸就能立刻在心里定位它离哪个参照物更近。

本节要点回顾

  • 纳米尺度 = 1–100 纳米 + 尺寸相关的新性质,缺第二条,小不等于纳米
  • 三个无量纲比值(表面占比、波长/尺寸、涨落/结合能)是判断"进入纳米域"的物理判据
  • 直径 5 纳米的颗粒约三分之一原子在表面,界面项从微扰升格为主项
  • 纳米带位于分立原子世界与连续宏观世界之间,本学科的本质是建立桥接语言
  • 纳米科学是接口学科,网状知识结构决定了它天然多学科

下一节把镜头转向历史:这条尺度带是如何从哲学猜想变成国家计划的。
