3.2 量子限域与电子输运

3.2 量子限域与电子输运

本节摘要： 当体系尺寸与电子德布罗意波长可比，能级离散化（量子尺寸效应）、隧穿成为导通方式（量子隧穿）、充电能超过热能时电流逐电子通过（库仑阻塞）、电导以量子为单位台阶（电导量子化）。本节用四个模型重建"电流是连续流"这条失效直觉。

电流不是水流，是台阶

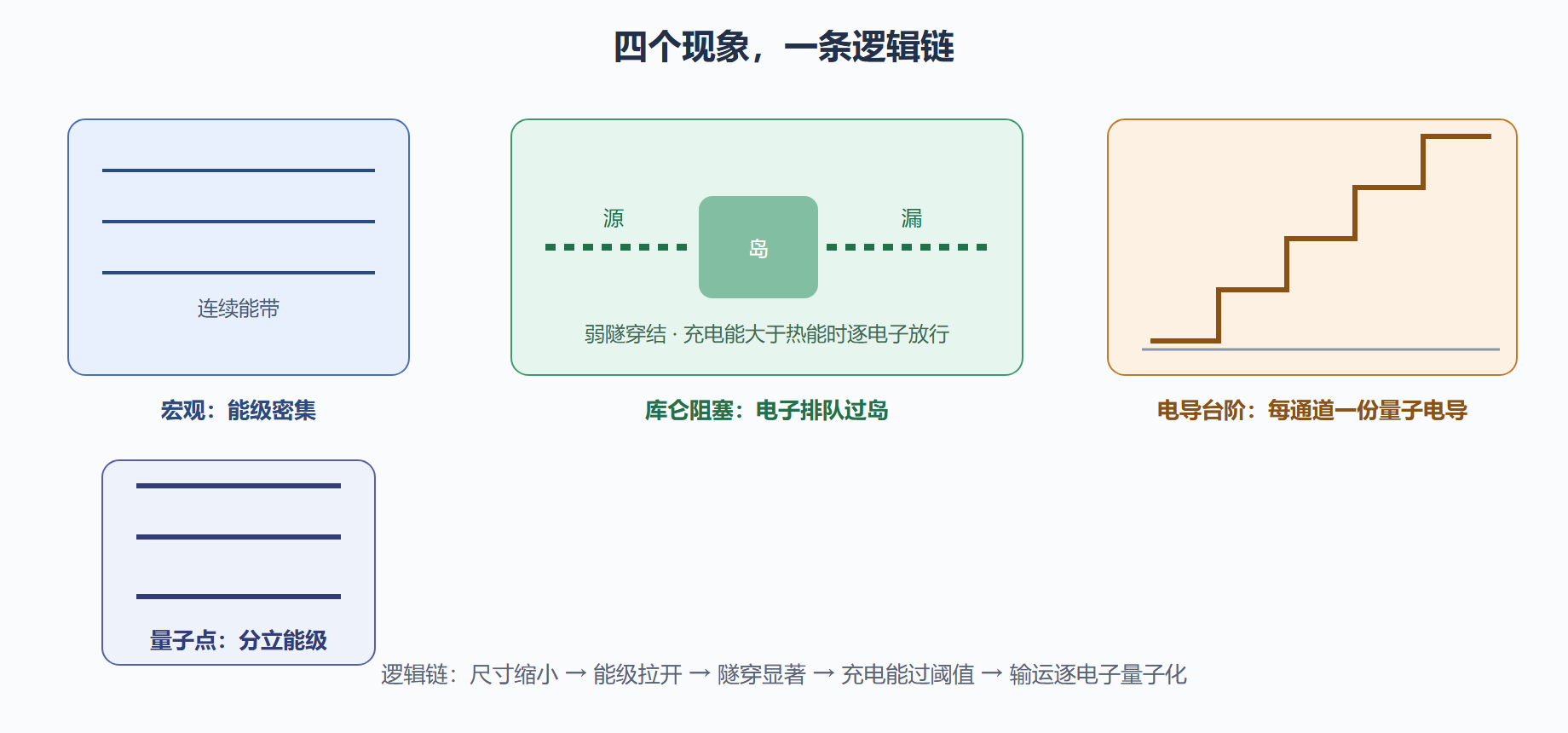

宏观电路课给我们的图景：电流像水，电压像水位，电阻像河道粗糙度——一切都是连续的。压到纳米尺度，这幅图四处漏风。把一段导线压细到与电子波长同量级，欧姆定律的三个前提（连续态密度、大量载流子、体内散射主导）逐个崩塌。本节按四个现象重建。

现象一：能级离散化。 无限深势阱是第一个该算的模型：宽度 L 的阱中，能级间距与 L² 成反比。块体 L 是宏观量，间距小到不可分辨——能带"看起来"连续；量子点 L 是几纳米，间距进入光学能量区，吸收与发射变成尖峰。这就是第 2.1 节"颜色由直径决定"的解。带隙随尺寸展宽的估算：有效质量近似下，限制能修正与 (1/L²) 成正比叠加在体带隙上，定性预测——直径越小、发光越蓝——与实验一致。

现象二：量子隧穿。 经典图景里，电子无法穿越高于自身能量的势垒；量子力学给出指数衰减的穿透概率，随势垒宽度每减 0.1 纳米大约升一个量级。第 1 章讲的 STM 正是靠这个指数敏感性成像。工程上，隧穿既是资源（隧穿磁阻读头、闪存写入与擦除机制）也是诅咒（栅氧化层薄到几纳米时漏电流失控，是摩尔定律撞上的第一堵量子墙，第 6 章展开）。

现象三：库仑阻塞。 给一个小岛（量子点或纳米颗粒）接上源漏两个弱隧穿结。一个电子上岛要付出充电能 E = e²/2C，C 是岛电容。纳米岛的 C 极小（10⁻¹⁸ 法拉量级），E 可达数毫电子伏甚至更高。若 E 大于热能 kT，电子望而却步——岛被已有的电子"占着"，第二个电子进不来，电流被卡死；栅极电压把能级对齐时，恰好放行一个电子。这就是单电子晶体管：用栅压逐个放行电子。条件 E 远大于 kT 说明它天然喜欢低温；室温 kT 约 25 毫电子伏，要求岛直径小于几纳米并配超低电容环境——室温单电子器件至今仍是难题。

现象四：电导量子化。 一维弹道通道的电导是量子化的：G = N·G₀，G₀ = 2e²/h 约 77.5 微西门子。含义深刻：连"电阻"都不是连续量——完美导线也有每通道约 12.9 千欧的"接触电阻"，这是量子力学的底价。碳纳米管、石墨烯纳米带的输运实验常直接数台阶读通道数。

概念代码：估算自己器件的"量子体检"

用一小段伪代码给纳米结构做"量子体检"，判断哪些效应会显影：

函数 量子体检(体系):
    波长   ← h / (载流子有效质量 × 费米速度)     # 热波长的量级估计
    充电能 ← 元电荷平方 / (2 × 岛电容)
    热能   ← 玻尔兹曼常数 × 温度

    若 体系最小尺寸 < 波长:        报告 "量子限域显影，能级离散，考虑带隙修正"
    若 势垒厚度 < 3 纳米:          报告 "隧穿显著，栅介质漏电需评估"
    若 充电能 > 3 × 热能:          报告 "库仑阻塞可见，输运进入单电子区"
    若 通道长度 < 平均自由程:       报告 "弹道输运，电导按通道数量子化"
    否则:                          报告 "仍处扩散区，经典输运近似成立"

# 输出示例（直径 4 nm 金属岛，室温）：
#   充电能估算 40 meV，3×kT 约 75 meV → 阻塞被热噪声淹没，需降温或缩小岛
​

这个"体检"的价值在于给直觉装上数值门槛：不是看到"纳米"就谈量子，而是每个效应都有明确的尺寸/能量判据。

工程意义与坑

四个现象各有一本工程账：量子尺寸效应支撑量子点显示与标记（第 2、7 章）；隧穿既是闪存写入机制也是漏电机理；库仑阻塞指向超灵敏电荷计（曾有单电子器件探测到万分之一个电子荷级的门控）与量子计量基准；电导量子化定义了电阻标准。共同的坑：接触与离散性。理论模型假设完美界面与确定尺寸，实验里一个分子级的界面差异就能把充电能改掉一半；做输运测量前先做低温对照（阻塞在低温下变锐，若曲线随降温不变，多半不是量子效应而是常规势垒）。

💡 关键直觉：把"电阻"理解为界面的信息熵代价而非河道的粗糙度，量子化接触电阻就不再神秘——每开放一个传播通道，无论多么干净，都要付一份固定的"入场费"。

算例：栅介质漏电的指数账

把隧穿算成工艺工程师能用的账。任务：评估厚 2 纳米二氧化硅栅介质在 1 伏偏压下的漏电风险。直接隧穿概率随势垒宽度指数衰减：厚度从 3.2 纳米压到 1.2 纳米，实测漏电流大约涨六个数量级——这不是线性恶化，是断崖。2 纳米挡位的漏电已到每平方厘米每安培量级，芯片待机功耗预算直接爆掉，这就是业界约在 2000 年代初被迫放弃二氧化硅、改用铪基高介电材料的原因：同样的单位面积电容只需要更厚的物理层（介电常数约为二氧化硅四倍），隧穿指数立刻缓解——第 6 章会看到这条账如何继续推动晶体管长出环绕栅。同一条指数账的另一面是产品红利：闪存正是靠 8–10 纳米隧穿氧化层的"可控少量隧穿"实现写入擦除，厚度再薄一分就漏电丢数据、再厚一分就写不进——消费电子里最好卖的量子力学产品，工艺窗口只有一两个纳米。同一方程，一边是墙、一边是门，区别只在你站在厚度轴的哪一格。

一个高频追问：常温常压下做实验，这些量子效应会不会都被热噪声盖住？ 分效应看：能级离散化看能级间距——量子点直径小于玻尔半径时间距可达数百毫电子伏，远超 kT，室温清楚可见；隧穿只看势垒厚度与高度，室温照样工作（STM 就在室温用）；库仑阻塞最苛刻，充电能要压过 3 倍 kT（约 75 毫电子伏），一般要亚五纳米岛或低温。所以答案是：量子不等于低温，逐条对照能量判据即可，这正是"量子体检"代码块的用途。

要点回顾

• 势阱能级间距与宽度平方成反比，量子点发光颜色由此成为直径的函数
• 隧穿概率随势垒宽度指数变化，每 0.1 纳米一个量级，STM 与栅漏电同源
• 库仑阻塞条件：充电能显著大于热能；室温工作要求亚几纳米岛与极低电容
• 电导以量子为单位台阶，完美导线也付每通道约 12.9 千欧的量子底价
• 判据先行：给器件做量子体检，用数值门槛决定谈不谈量子

下一节从决定论转向概率：热涨落与布朗运动如何在小系统里当家。
