6.1 纳米电子器件

6.1 纳米电子器件

本节摘要： 晶体管是纳米工程的最高战场：栅长压进十几纳米后，短沟道效应、栅漏电、接触电阻、涨落四大敌人同时现身，产业用高介电栅介质、环绕栅几何、应变工程逐个应答。本节按"敌人—应答"的战报结构讲清纳米晶体管物理，再看存储器与后摩尔候选路线。

栅长走到尽头时发生了什么

场效应晶体管的原理一句话：栅极像水闸门控制沟道电流，栅压决定闸门开度。缩放逻辑曾是快乐的年代：尺寸等比缩小，速度变快、功耗变低、单位成本下降——摩尔定律的经济引擎。但等比缩放到亚百纳米，四个敌人陆续敲门，每一个都对应第 1、3 章讲过的失效清单。

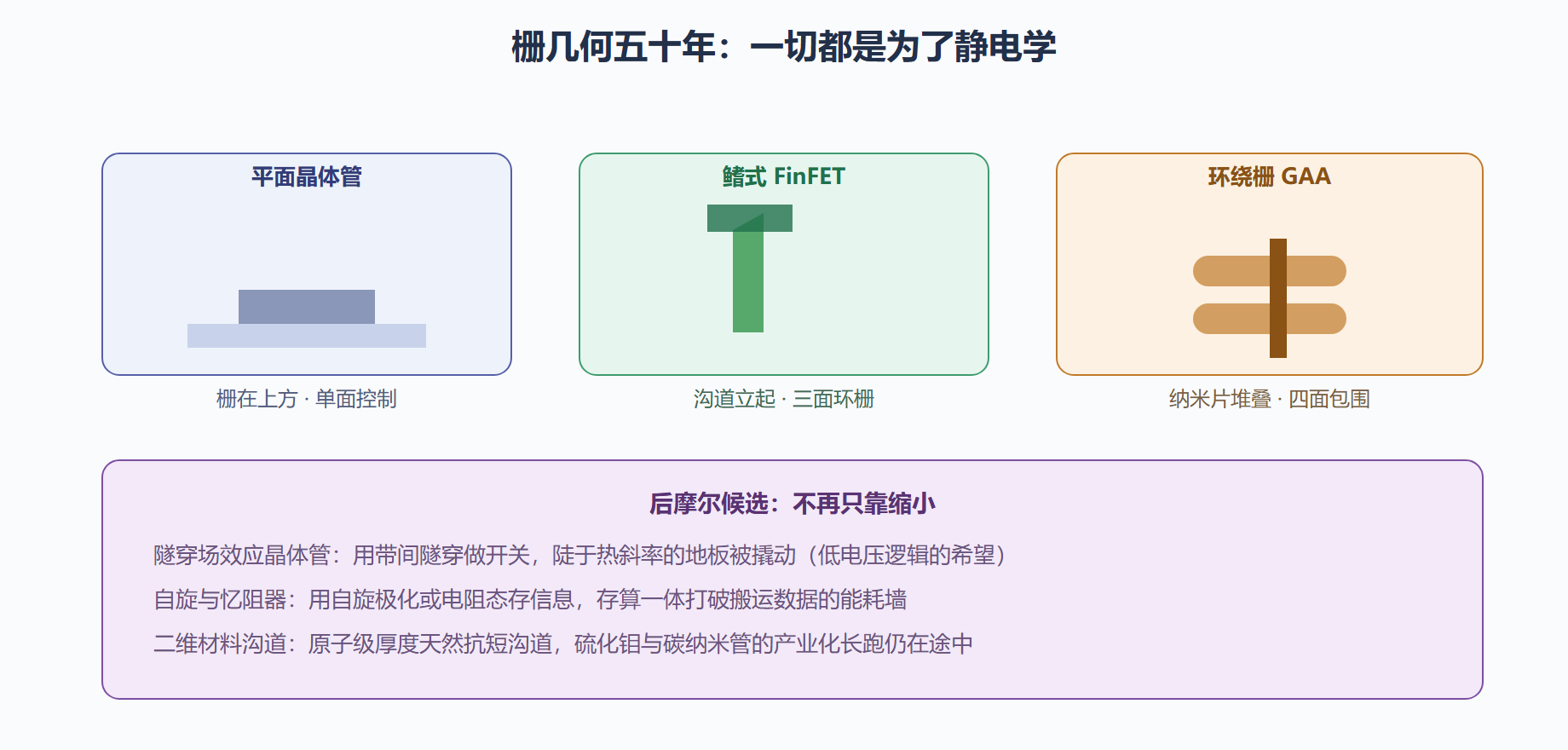

敌人一：短沟道效应。 沟道短到一定程度，源漏的电场开始"越顶控制"沟道——闸门旁边的人也能扳动闸门。表现是阈值电压随沟道长度漂移、关态漏电失控。物理根源正是第 3.2 节的静电学尺度问题：栅极对沟道的控制力必须压倒漏极的穿透场。应答：把栅极"包"起来——先从平面走向鳍式（FinFET，沟道立起成鱼鳍、三面环栅），再走向环绕栅（GAA，沟道成纳米片、四面环栅）。几何演进的驱动力就一条：加大栅极对沟道的电容占比。这解释了为什么产业不嫌麻烦地换架构——不是美学，是静电学。

敌人二：栅介质隧穿。 二氧化硅栅层薄到 2 纳米以下，第 3.2 节的量子隧穿让栅漏电流指数爆炸。应答：换高介电常数介质（铪基氧化物）——同样的栅电容用更厚的物理层实现，隧穿概率被厚度压回地下；工艺上正是第 4.2 节的原子层沉积（保形、埃级厚度控制）让它成为可能。一堵量子墙，被"材料学+工艺学"合力翻越。

敌人三：接触与互连电阻。 沟道电阻缩小的同时，金属—半导体接触电阻不缩反升（第 2.2 节说过接触是纳米器件杀手），源漏寄生电阻成为主项；互连铜线细到电子平均自由程量级，电阻率因表面散射恶化（第 1 章开篇那个思想实验的产业版）。应答：接触处的金属化物工程、互连的钴/钌替代与衬垫层，全是"把钱花在界面"的账。

敌人四：涨落。 掺杂原子是离散的——几十纳米沟道里只有几十个掺杂原子，少一个多一个，阈值电压就漂移（随机掺杂涨落）；线边缘粗糙度（第 4.1 节）同样抖动阈值。应答：本征薄层化、无掺杂或轻掺杂沟道设计。这是统计物理对确定论工程的复仇：不再能"设计到精确值"，只能"设计到分布"。

存储器：一只薛定谔的电子

存储是纳米效应的另一舞台。闪存用浮栅存电荷，写入擦除靠第 3.2 节的隧穿——量子效应当上了生产线工人；栅越缩越薄，保留的电荷数越少，单电子涨落开始威胁数据保持，三维堆叠（几十层、上百层）替代平面缩放成为主旋律——纵向扩张换取横向停止，与晶体管的环绕栅异曲同工。相变存储用纳米级硫系玻璃在晶态与非晶态间切换（电阻差数个量级）；忆阻器用离子迁移的电阻转变做模拟型存储，是神经形态计算（第 8 章）的硬件底座。量子点浮栅存储把浮栅缩小到零维岛——岛上电子数可数，单电子存储的概念验证频出，但室温保持时间与噪声容限仍是拦路虎，属于"物理已通、工程未达"的典型。

演练：读一份先进节点的"缩放说明书"

背景：某代工厂发布新一代环绕栅平台，宣传点是同功耗下性能提升与密度提升。工程视角拆解三个问题。第一问：性能提升来自哪里——查沟道应变工程（拉伸应变提高电子迁移率，第 1 章跨尺度耦合的应用）、纳米片宽度堆叠（每片都是一条沟道，等效多管并联）。第二问：密度提升除了横向缩小还有什么——看层数与标准单元的高度缩减（设计—工艺协同优化，把逻辑单元形状当成工艺的一部分来设计）。第三问：代价是什么——涨落指标（阈值电压分布宽度决定良率）、互连电阻占比（往往已过半，"晶体管时代"实际正在变成"互连时代"）。这个拆解模板可迁移到任何"突破性工艺"新闻：收益来源、密度真相、代价清单，三问过后水分自现。

⚠️ 器件研究者的常见误判：拿实验室单管数据外推系统可行性。一根性能惊艳的纳米管晶体管，接触电阻良率、涨落分布、与现有工艺的兼容性三关没过之前，不构成技术路线。反过来，产业史也一再证明"论文里的玩具"（鳍式结构在实验室躺了十几年）会在墙逼近时突然变成主角——判断标准始终是系统约束何时收紧到非它不可。

💡 关键直觉：摩尔定律五十年不是"持续缩小"的直线，而是"每撞一堵墙就换一种物理机制继续"的折线。高介电、环绕栅、三维堆叠、后摩尔器件，全是同一模式：墙→机制→新墙。看懂这个模式，比记住任何一代节点参数都重要。

算例：随机掺杂涨落的抽签实验

把"设计到分布"算成一道可感知的题。设 20 纳米沟道需要掺杂浓度 10¹⁹ 每立方厘米，沟道有效体积约 20×20×10 立方纳米 = 4×10⁻²⁴ 立方米换算后沟道内掺杂原子约 40 个。泊松涨落是根号 40，即约 6 个——相对涨落 15%，直接映射为阈值电压百分之十几的批次散布；一个十亿晶体管的芯片，沟道里只有 20 个原子的"边缘器件"数以万计，它们决定良率底线。产业应答因此从来不是"消灭涨落"而是"管理分布"：SRAM 用读出冗余与修复算法兜底、逻辑用偏差容忍设计、沟道走轻掺杂甚至无掺杂路线。这道题也给出设计直觉的可算版本：任何依赖"大量粒子"的宏观参数（掺杂量、电荷量、分子数），先数一数 N，涨落就是 1/根号 N——第 3.3 节的统计法则在器件端的直接收款。

要点回顾

• 四大敌人：短沟道效应、栅隧穿、接触电阻、随机涨落——分别来自静电学、量子、界面、统计物理
• 栅几何演进是静电学驱动：单面→三面→四面包围，为的是栅电容占比
• 高介电栅介质+ALD联手翻越隧穿之墙；互连正取代晶体管成为真瓶颈
• 设计到分布取代设计到精确值，统计涨落是确定论工程的复仇
• 摩尔定律的本质是撞墙—换机制—再撞墙的折线，后摩尔候选正在排队

下一节让电子改行运能量：光电器件与能源器件的纳米设计学。
