6.1顶点索引

6.1 顶点索引

回顾3.2 画个正方形 这一章的实例，绘制一个正方形，需要上传6个顶点数据到GPU。

但是我们都知道，实际上只有4个顶点数据。只是为了凑成2个三角形，将这4个顶点分为了 3 3 两份。

重复的顶点不仅增加了上传到GPU的数据量，也增加了GPU顶点着色器的执行次数(每个顶点执行一次)。

OpenGL提供了新的机制 - 顶点索引，来进行优化。

1. 何为顶点索引

从实例代码中也可以看到，顶点坐标数据是一个数组，那么顶点索引就是这个数组的index。

以正方形的顶点坐标数据为例：

static const glm::vec3 kPositions[6] =
{
    //第一个三角形
    { -1.0f, -1.0f, 0.0f},//左下
    {  1.0f, -1.0f, 0.0f},//右下
    {  1.0f,  1.0f, 0.0f},//右上

    //第二个三角形
    {  1.0f,  1.0f, 0.0f},//右上
    { -1.0f,  1.0f, 0.0f},//左上
    { -1.0f, -1.0f, 0.0f}//左下
};
​

去掉重复，实际上只有4个顶点：

static const glm::vec3 kPositions[4] =
{
    { -1.0f, -1.0f, 0.0f},//左下
    {  1.0f, -1.0f, 0.0f},//右下
    {  1.0f,  1.0f, 0.0f},//右上
    { -1.0f,  1.0f, 0.0f},//左上
};
​

这4个顶点，要怎么组成2个三角形呢？

去重后顶点坐标数据不可以重复，但是可以新建一个数组，存储重复的顶点索引。

static const glm::vec3 indices[6] =
{
    //第一个三角形
    0,1,2,
    //第二个三角形
    2,3,1
};
​

借助顶点索引数组，间接地组成了2个三角形。

2. 何为顶点？

本段落CLion项目文件位于 samples\vertex_index_and_buffer\vertex
​

上面说了，将顶点坐标去重，然后新建数组存储下标，那么顶点颜色和UV坐标怎么处理呢？

这里我们要明确一个概念 -- 顶点是什么？

在之前的例子，我用glVertexAttribPointer来设置顶点属性，如下面的代码将顶点坐标数组与 顶点shader中的变量vpos_location关联。

glVertexAttribPointer(vpos_location, 3, GL_FLOAT, false, sizeof(glm::vec3), kPositions);
​

具体绘制多少个顶点，是在glDrawArrays指定的，如下面代码绘制一个立方体，就有6*6=36个顶点。

glDrawArrays(GL_TRIANGLES, 0, 6*6);//表示从第0个顶点开始画，总共画6个面，每个面6个顶点。
​

在4.3 顶点着色器 这小节里说过，顶点着色器是每个顶点执行一次。

其实就是说glDrawArrays指定了多少个顶点，就执行多少次。

那么每次执行，就以当前顶点序号为下标，从glVertexAttribPointer设置的顶点属性去拿数据，设置到顶点shader的变量vpos_location中。

那么顶点属性的数据，这个数组，长度一定是要等于glDrawArrays指定的顶点数的，不然就会取不到数据。

按照这个逻辑，我将所有用glVertexAttribPointer设置的顶点属性，相同下标的，称之为一个顶点。

如上图，虚线框中的为一个顶点。

一般来说，一个顶点，包含了顶点坐标、顶点颜色、UV坐标这三个数据。

三者任意之一不同，那么就是2个不同的顶点。

所以使用顶点索引需要进行去重，是去掉三者完全相同的顶点。

为了更深入理解顶点概念，对vertex_data.h进行修改，引入struct Vertex，并将之前的顶点坐标(kPositions)、顶点颜色(kColors)、UV坐标(kUvs)这三个数据合并为顶点(kVertexs)。

//顶点
struct  Vertex
{
    glm::vec3 pos_;
    glm::vec4 color_;
    glm::vec2 uv_;
};

static const Vertex kVertexs[36] ={
    //Front
    glm::vec3(-1.0f, -1.0f, 1.0f), glm::vec4(1.0f,1.0f,1.0f,1.0f),   glm::vec2(0.0f, 0.0f),
    glm::vec3( 1.0f, -1.0f, 1.0f), glm::vec4(1.0f,1.0f,1.0f,1.0f),   glm::vec2(1.0f, 0.0f),
    glm::vec3( 1.0f,  1.0f, 1.0f), glm::vec4(1.0f,1.0f,1.0f,1.0f),   glm::vec2(1.0f, 1.0f),

    glm::vec3(-1.0f, -1.0f, 1.0f), glm::vec4(1.0f,1.0f,1.0f,1.0f),   glm::vec2(0.0f, 0.0f),
    glm::vec3( 1.0f,  1.0f, 1.0f), glm::vec4(1.0f,1.0f,1.0f,1.0f),   glm::vec2(1.0f, 1.0f),
    glm::vec3(-1.0f,  1.0f, 1.0f), glm::vec4(1.0f,1.0f,1.0f,1.0f),   glm::vec2(0.0f, 1.0f),

    //back
    glm::vec3(-1.0f, -1.0f, -1.0f), glm::vec4(1.0f,1.0f,1.0f,1.0f),   glm::vec2(0.0f, 0.0f),
    ......
};
​

然后在将顶点数据与顶点Shader属性进行关联时，需要加上指针偏移，代码如下：

//main.cpp

//启用顶点Shader属性(a_pos)，指定与顶点坐标数据进行关联
glEnableVertexAttribArray(vpos_location);
glVertexAttribPointer(vpos_location, 3, GL_FLOAT, false, sizeof(Vertex), kVertexs);

//启用顶点Shader属性(a_color)，指定与顶点颜色数据进行关联
glEnableVertexAttribArray(vcol_location);
glVertexAttribPointer(vcol_location, 4, GL_FLOAT, false, sizeof(Vertex), ((float*)kVertexs) + 3);

//启用顶点Shader属性(a_uv)，指定与顶点UV数据进行关联
glEnableVertexAttribArray(a_uv_location);
glVertexAttribPointer(a_uv_location, 2, GL_FLOAT, false, sizeof(Vertex), ((float*)kVertexs) + 3 + 4);
​

代码修改后，模糊掉了顶点坐标、顶点颜色、UV坐标这三个数据，面对的就是顶点这个整体。

3. 使用顶点索引绘制立方体

下面就在上一段落的实例项目基础之上，使用顶点索引绘制立方体。

CLion项目文件位于 samples\vertex_index_and_buffer\indices
​

3.1 去除重复顶点

上一段落的实例项目，存有36个顶点在kVertexs[36]中，首先编写代码将顶点数据去重：

//vertex_data.h

//去重的顶点Vector
static vector<Vertex> kVertexRemoveDumplicateVector;
//顶点索引Vector
static vector<unsigned short> kVertexIndexVector;

//顶点去重
static void VertexRemoveDumplicate(){
    for (int i = 0; i < 36; ++i) {
        const Vertex& vertex=kVertexs[i];
        //判断顶点是否存在
        ......
    }
}

​

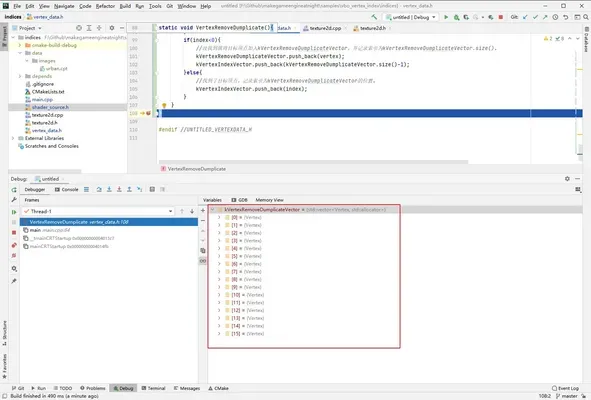

断点调试，发现顶点去重后只剩下16个，节省了一大半内存。

后续渲染就使用去重后的顶点数据(kVertexRemoveDumplicateVector) 和 顶点索引(kVertexIndexVector)。

3.2 使用顶点索引绘制

首先将去重后的顶点数据(kVertexRemoveDumplicateVector)与Shader属性进行绑定:

//启用顶点Shader属性(a_pos)，指定与顶点坐标数据进行关联
glVertexAttribPointer(vpos_location, 3, GL_FLOAT, false, sizeof(Vertex), (float*)(&kVertexRemoveDumplicateVector[0]));
//启用顶点Shader属性(a_color)，指定与顶点颜色数据进行关联
glVertexAttribPointer(vcol_location, 4, GL_FLOAT, false, sizeof(Vertex), ((float*)(&kVertexRemoveDumplicateVector[0]) + 3));
//顶启用顶点Shader属性(a_uv)，指定与点UV数据进行关联
glVertexAttribPointer(a_uv_location, 2, GL_FLOAT, false, sizeof(Vertex), ((float*)(&kVertexRemoveDumplicateVector[0]) + 3 + 4));
​

然后使用顶点索引(kVertexIndexVector)进行绘制，需要引入新的API - glDrawElements。

void glDrawElements(GLenum mode,GLsizei count,GLenum type,const void * indices);

参数解析：
mode    几何图元类型，可选 GL_POINT(点)、GL_LINE(线)、GL_TRIANGLES(三角形)
count   几何图元数量
type    索引数据类型
indices 索引数组
​

将原来的代码修改为：

//glDrawArrays(GL_TRIANGLES, 0, 6*6);//表示从第0个顶点开始画，总共画6个面，每个面6个顶点。
glDrawElements(GL_TRIANGLES,36,GL_UNSIGNED_SHORT,(float*)(&kVertexIndexVector[0]));//使用顶点索引进行绘制。
​

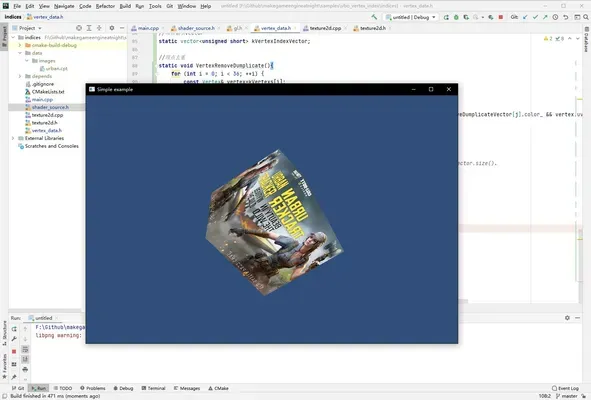

再次编译运行，结果正常：
