7.1 电力系统分析与控制：每秒相等的艺术

7.1 电力系统分析与控制：每秒相等的艺术

电力系统控制的核心任务是维持三个平衡：有功平衡（决定频率）、无功平衡（决定电压）、发用电实时平衡（无库存可依赖）。频率是全网供需关系的"体温计"：负荷突增而发电跟不上，频率立即下探，全系统以同一节奏响应。

电网章第一站，讲清"实时平衡"的物理因果与三层控制体系。它通往 7.2 节——当风光占比升高，这套为同步机组设计的调节体系遭遇了什么；也回收第 5 章"时间也是品质"的市场含义。

频率：全网共用的心跳

电能不能大规模储存，发电与用电每一瞬间必须相等。差值去哪了？由同步发电机组的转子动能瞬间垫付——负荷突增，转子减速，动能转化为电能；转子转速一降，频率跟着降（电网频率与发电机转速严格成正比）。于是频率成了全网供需差唯一而诚实的指标：频率高于 50 赫兹说明发多了，低于说明发少了。一个小算例感受这个耦合的刚性：

# 单机频率响应估算（示意）
f0, dP, K = 50.0, 0.05, 20   # 额定频率, 负荷突增5%, 调差系数倒数
delta_f = -dP / K            # 一次调频承担后的稳态频差
print(f"负荷突增5%后, 稳态频率约 {f0 + delta_f:.3f} 赫兹")
# 输出 49.975 赫兹——0.1赫兹级的偏差已是系统大事
# 正常运行带要求频率偏差控制在正负0.2赫兹内, 事故限值更严
​

半个赫兹的偏差，对普通电器无感，对电网却是全身警报：汽轮机叶片在偏离设计转速下振动加剧，继电保护按频率整定可能误动。如果频率继续下探到 49 赫兹以下，最后防线"低频减载"自动拉开部分负荷的开关——牺牲局部保住全网。2003 年北美大停电的复盘里，连锁脱网与频率崩溃的时序，是这份机制最沉重的注脚。

三层控制的时间分工

秒级的事交给物理，分钟级交给自动系统，小时级交给优化。第一层一次调频：同步机组调速器按频率偏差自发增减出力，秒级响应、有静差；第二层自动发电控制：区域控制器按联络线偏差调节机组指令，分钟级把频率拉回额定、消除静差；第三层经济调度：按机组边际成本排序分配负荷，十五分钟到小时级，顺带安排机组组合与备用。三层叠加，就是"源随荷动"的经典体系——前提是电源端有足够多听话的旋莱机组。

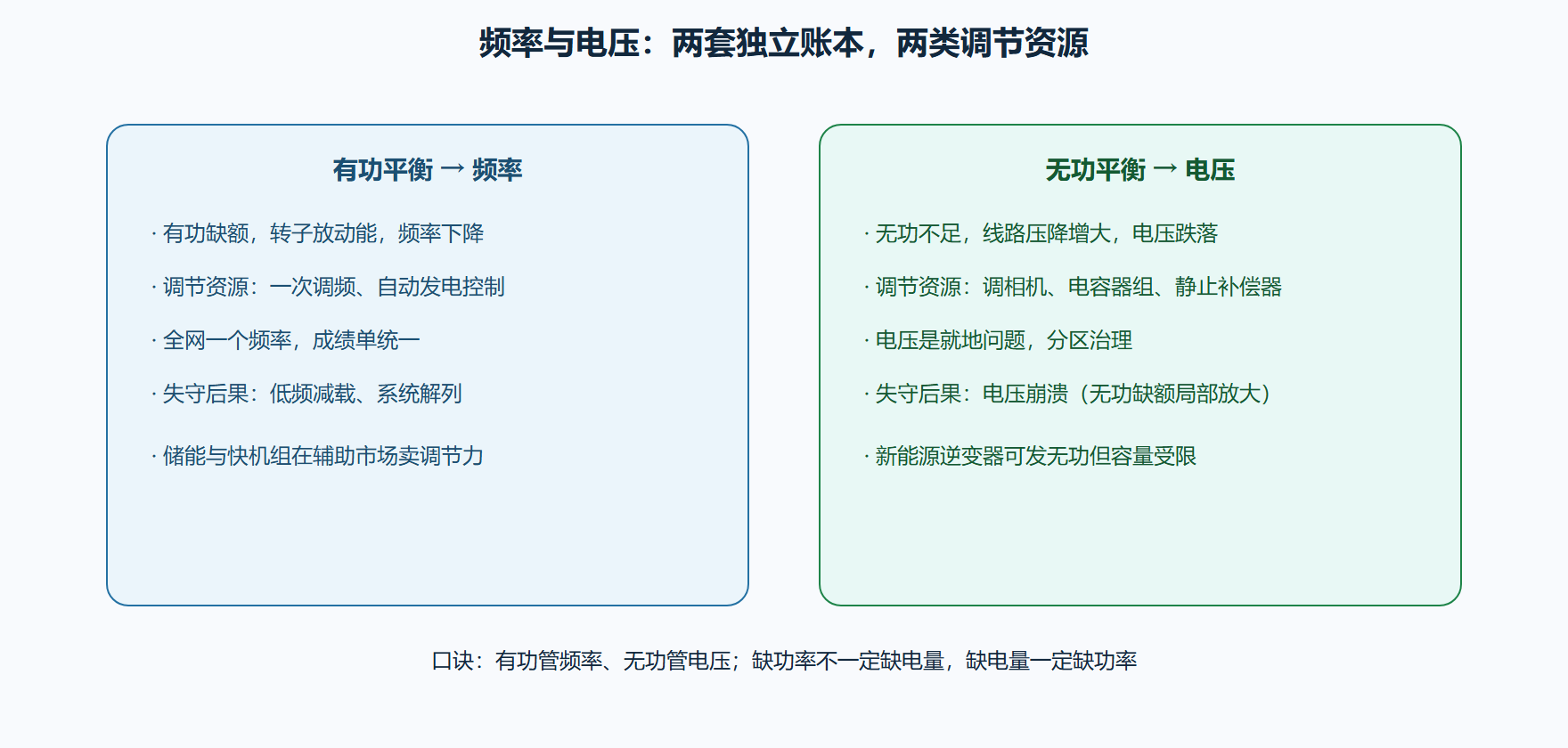

图 7-1 有功与无功：一张网的经线与纬线

⚠️ 常见坑：把"电力短缺"理解为"电量不够"。系统事故几乎都发生在功率缺额而非电量短缺——电量按月计，功率按秒计，崩溃以秒计。这也是为什么第 5 章的储能要先讲功率型：抢救系统要的是几秒到几分钟的功率，不是一整晚的能量。

无功与电压：另一本安静的账

有功平衡之外，电网还有一本常被公众忽略的账——无功平衡。感性负荷（电机、变压器）不断与电网交换磁场能量，这部分往返功率不做功却占据线路容量，还会拉低电压。电压治理的原则与频率完全不同：频率是全网统一的，电压是就地分布的——线路末端工厂抱怨电压偏低，唯一的解法是在当地装无功补偿（电容器组、静止无功补偿器），而不是让千里之外的电厂多发无功。一个直观案例：晚高峰某工业园区大量空调压缩机启动，无功需求激增，园区入口电压从 10.2 千伏跌到 9.6 千伏，低压侧设备欠压保护跳闸。整改方案不是增容线路，而是加装动态无功补偿装置就地"顶住"电压——花小钱办大事。记住这对分工口诀：有功管频率、无功管电压；频率靠全网、电压靠就地。第 7.3 节的静止无功补偿器与第 8 章的配网监测，都是为这本账服务的。

常见问题与易错点

问题一：为什么不用巨大的电池把电"存起来"，让电网像水库一样调度？
物理上可以，账本上不行。全国一天用电量约两百多亿千瓦时，要存住几小时的比例波动就需要数亿千瓦时级储能——按第 5 章每千瓦时几百元的容量价，投资以万亿计。电网的现实策略是"小库存大调度"：秒级用旋备与飞轮、分钟级用抽蓄与电池、小时级用机组组合、跨日跨季用市场与需求侧。库存分层外包给不同时间尺度的资源，这本身就是第 5 章"时间尺度分工"在系统层的应用。

问题二：停电事故复盘里常说的"N-1"是什么？
安全准则：任一元件（线路、机组、变压器）退出，系统仍能保持稳定且不过载。更高要求还有 N-2 与检修方式下的校核。连锁事故往往发生在"多重故障叠加"超出设计基准的时刻——这与第 4 章核电福岛后的"超设计基准"反思完全同构：高风险工程的安全边界，永远在为"没想到的组合"付费。

动手验算

做一个体感练习：你家空调 1.5 千瓦，全城若有百万台同时启动就是 1500 兆瓦的功率阶跃——相当于一座大型电厂满功率瞬间被"吃掉"。再算一次调频能顶多少：若系统调差当量为 20（频率每降 1% 机组增发 20% 额定），要把频率偏差压在 0.2 赫兹内，全网旋备至少要覆盖这一阶跃的八成。这两个数字放在一起，你就明白了为什么夏季晚高峰的第一粒"跳闸"可能引发连锁反应——电网的紧张从来不是平均值的紧张，是瞬间值的紧张。

本节要点回顾

• 频率是全网体温计：供需差唯一诚实的实时指标，半个赫兹就是全局警报；
• 三层控制各守时间档：物理调速秒级、自动控制分钟级、经济调度小时级；
• 有功无功两套账：频率统一管理、电压就地治理，资源与手段完全不同；
• 崩溃以秒计：功率平衡是电力系统区别于一切其他供应链的本质约束。

拓展：特高压与跨区互济

把平衡的地理尺度放大，就进入特高压输电的领地。我国能源资源与负荷中心反向分布——西部北部富风富光富煤，东部南部用电密集，于是"西电东送"需要上千甚至三千公里级的输送通道。特高压直流点对网送电容量可达八百万到千万千瓦级，路上损耗只有百分之几，单位容量造价随距离摊薄；交流特高压则适合构成同步网架、沿途落点。跨区通道的系统性价值在于"错峰互济"：东西部晚高峰差一两个小时、南北气候带负荷季节互补，一条通道可以同时当送电线路与互济桥梁用。理解特高压新闻的钥匙是三笔账：线路利用率（决定度电成本）、送端电源结构（风光占比越高越需要配套调节）、受端电网接纳能力（落点也要有支撑电源）。这三笔账都通，工程才成立——单看电压等级的"世界之最"标题，得不到任何结论。
