7.3 电力电子：电网的变压器与翻译官

7.3 电力电子：电网的变压器与翻译官

电力电子技术以功率半导体器件（绝缘栅双极型晶体管、碳化硅与氮化镓器件）为开关，实现电能形态的精确变换。它是光伏逆变器、风电变流器、柔性直流换流阀、储能变换器与电动车电驱的共同心脏，正在从"电网的附件"变成"电网的骨架"。

电网章收官。前两节的多数应对手段——逆变器无功支撑、构网型控制、柔性直流输电、储能并网——硬件层面都落在电力电子上。本节讲清这门"开关的艺术"，并把视角推向第 8 章（数字化的物理末端就是这些可控开关）与第 9 章（高效电机与充电设施同样由此驱动）。

开关的艺术：平均值即控制

电力电子的核心思想朴素到惊人：用高速开关把电压切成脉冲，靠脉冲宽度的比例（脉宽调制）控制输出平均值。开关频率从工频交交变频的百赫兹到碳化硅器件的数百千赫，频率越高、滤波元件越小、响应越快。一代代器件演进的全部意义可以压缩成一句话：让开关更快、损耗更低、耐压更高。硅基器件接近物理极限后，碳化硅与氮化镓宽禁带半导体接棒——导通损耗与开关损耗大幅下降，这直接翻译成逆变器效率从小数点后第二位抠利润：光伏逆变器效率从 96% 爬到 99%，每一台 100 千瓦机型一年多发的电就是上千度。

从跟网到构网：逆变器的身份升级

传统逆变器是"跟网型"：锁相环跟踪电网电压相位，像舞者跟着音乐起舞——电网给它节奏，它注入电流。这在大电网里没问题，但当逆变器占比过高、电网里"给节奏的人"（同步机组）太少，舞池就会乱：跟网型逆变器无法提供惯量，故障时短路电流不足，甚至引发次同步振荡。构网型控制由此登场：让逆变器自己模拟同步机的行为——电压源特性、虚拟惯量、频率电压自持，从"跟舞者"变成"领舞者"。技术上是控制算法的升级，产业上是角色重定义：储能电站与新能源场站由此可以承担过去只有火电水电才能提供的系统服务。青海、新疆等高比例新能源地区的示范工程已把构网型列为并网要求的方向，这是"电力电子重塑电网骨架"最直白的证据。

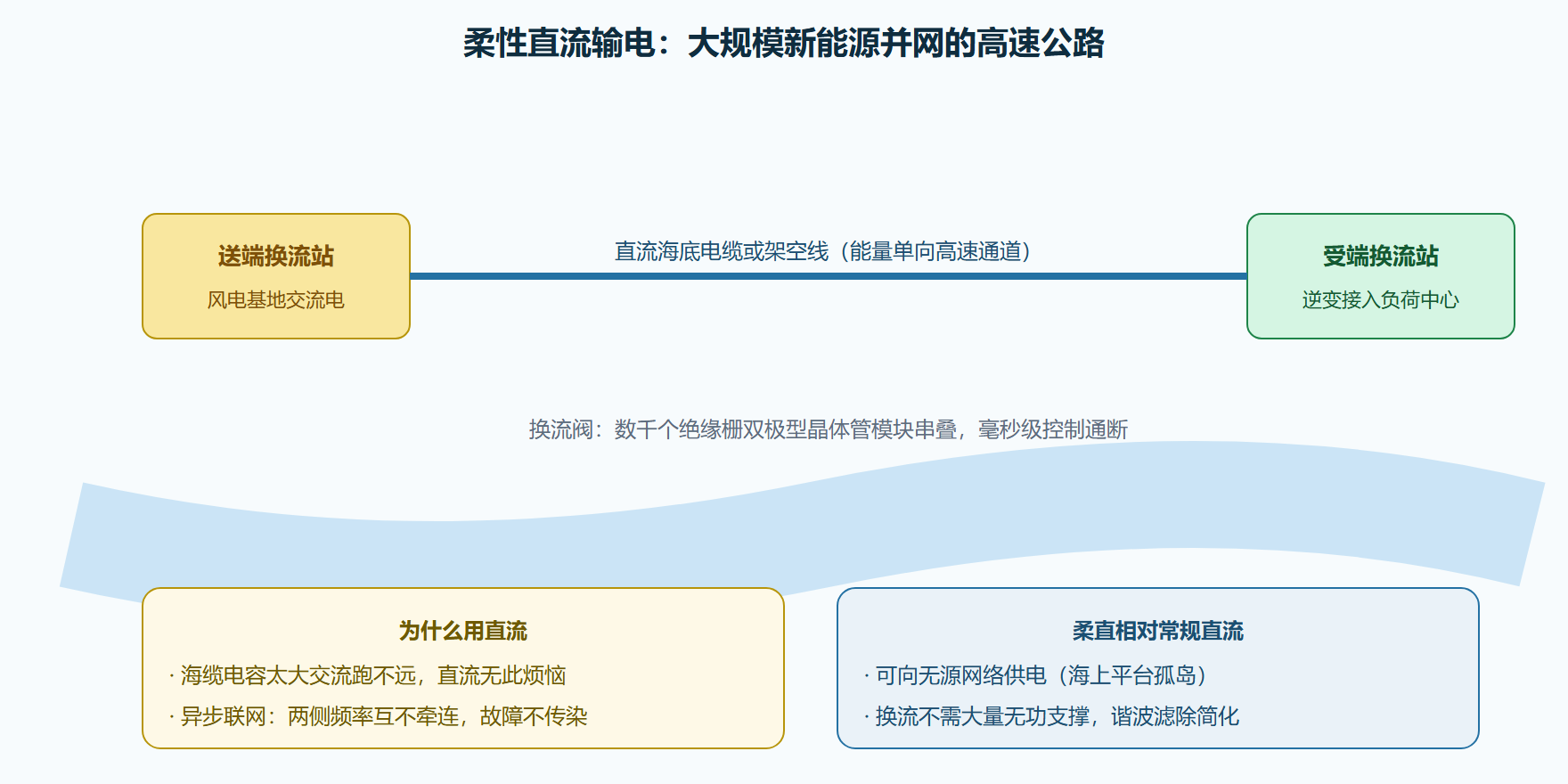

图 7-3 柔性直流：把海底与沙漠接进主网

应用版图一览

电力电子在能源体系的岗位清单，几乎就是本册前六章的目录：光伏与风电并网（逆变器与变流器）、储能PCS（双向变换器）、直流输电（换流阀）、柔性交流输电（静止无功补偿器、统一潮流控制器）、电动车（车载充电机与电驱）、工业传动（变频器）。一个可以做体感练习的对比：同一台 55 千瓦风机水泵，阀门调流量老办法耗电约 50 千瓦，变频调速按需供风约 30 千瓦——这就是第 9 章"节能第一定律"的电力电子版本，全国工业电机保有量按此推广，省出的是数十座电厂的容量。

⚠️ 常见坑：以为逆变器效率高就万事大吉。大规模电力电子化带来三个新功课——谐波污染要滤波、高频振荡要阻尼、器件散热要可靠性设计。开关速度换来的每一分效率，都要用电磁兼容与热管理的预算去保。

本节要点回顾

• 开关即控制：脉宽调制用平均值的确定性战胜开关的离散性，器件演进就是让开关更快更省；
• 跟网到构网：逆变器从电流源升级为电压源，虚拟惯量让电力电子接管同步机的系统职责；
• 柔直是高速路：直流海缆加异步互联，把远海与荒漠的能源接进负荷中心；
• 无处不在的岗位：从电源到负荷，电力电子是全册技术路线图的公共硬件层。

案例：变频改造的一笔节能账

电力电子离普通工程师最近的应用是变频器，值得完整算一笔。某水厂一台 250 千瓦水泵常年按满速运行、用阀门憋掉多余流量，阀门法消耗的功率大体与流量无关。改造加装变频器后按需调速，根据风机水泵的相似定律，功率约与转速三次方成正比：平均流量为额定的八成时，轴功率约降到一半，年运行六千小时即省电约 75 万千瓦时，按工业电价约 0.7 元计年省五十余万元；变频器加安装投资约二十万元，静态回收期不到半年。三个工程细节决定成败：低速段电机自冷却风扇风量下降要配独立通风；长电缆与谐波要加输出电抗器；变频器自身故障率与散热环境强相关，控制室空调比省下的电费便宜。这笔账在全国千万台工业电机上重复，就是"节能是第一能源"这句话的物理来源——第 9 章工业节能一节将把这套方法推广成系统方法论。

常见问题与易错点

问题一：碳化硅器件那么好，为什么还没全面替代硅？
成本与可靠性的赛跑。碳化硅衬底价格仍数倍于硅基器件，在成本敏感的消费与工业场景渗透慢；高压大功率场景（光伏逆变器、电动车电驱、直流充电桩）已率先切换，因为效率收益能覆盖差价。半导体替代史的一贯规律是"从价值最高的应用向下扫荡"，宽禁带器件正走在这条路上。

问题二：构网型逆变器会不会取代同步调相机？
分工共存。构网型提供虚拟惯量与电压支撑，响应快、部署灵活；调相机是真实的旋转钢铁，短路容量贡献大、耐受冲击强、寿命经验充分。高比例新能源系统的主流方案是两者搭配：大规模储能场站按构网型并网，枢纽变电站保留或加装调相机兜底。这再次印证全册的方法论——能源工程没有银弹，只有组合。

动手验算

用相似定律亲手算一组节能数据：转速降到 70% 时功率约降为 34%（0.7 的三次方），一台 100 千瓦风机年运行八千小时、平均转速七成，年省电约 53 万千瓦时。再验证器件侧：一台 500 千瓦光伏逆变器效率从 98% 提到 99%，年满发两千小时即少损耗一万千瓦时。两个数量级不同的数字放在一起看，你会对"电力电子既在发电侧挣钱、又在用电侧省钱"有立体的手感。

本章结尾把电力电子放进更大的技术史坐标：电网的第一代骨架是铜与铁（变压器、架空线），第二代加入了硅（继电保护、调度自动化），第三代骨架正在由碳化硅与氮化镓写成——器件更换带动的不只是效率，还有系统的"可编程性"。当潮流、电压、频率都能由功率变换器毫秒级调节，电网就从"机械惯性主导的物理网络"演变为"软件定义的电子网络"，这正是"构网型"三个字的深层含义。这也预演了第 8 章的主题：当硬件变得可编程，决策智能就成为系统的核心竞争力。

设备层的国产化进展也是这个领域的行业底色：绝缘栅双极型晶体管器件从依赖进口到自主量产、换流阀与柔直成套装备整体出海、碳化硅产线加速建设——电力电子装备已成为电工装备出口的新名片。对读者的意义在于职业地图的扩展：电力电子工程师同时被电网、新能源、电动车、轨交四个行业争抢，这是本章技术"无处不在"在就业市场的投影。
