2.1 电磁波谱与大气窗口

2.1 电磁波谱与大气窗口

本节摘要：电磁波按波长从短到长可分为伽马射线、X 射线、紫外、可见光、红外、微波与无线电波；对地观测主要使用可见光至微波区段。大气只对部分波段"放行"，这些通道称为大气窗口。本节给出谱段坐标、窗口分布与波段—属性对应表，是读懂任何传感器波段表的预备知识。

太阳是最大的信号源

第 1 章把观测过程拆成了四个物理环节，本节从第一环讲起：信息载体是什么、能载哪些信息。电磁波由同相振荡的电场与磁场构成，波长与频率的乘积等于光速，频率越高光子能量越大。对地观测关心的区段大约从零点四微米（可见光紫端）延伸到一米（微波长端），跨度超过六个数量级——同一个"波"的家族里，短波端的成员擅长与物质内部的电子能级、化学键相互作用，长波端的成员则对物体的几何结构与介电特性敏感。这就决定了不同谱段"看"到的根本不是同一类属性：可见光看颜色与形态，红外看水分与温度，微波看结构与含水量。所谓波段选择，本质上是在问"我要观测的属性，写在哪个谱段的故事里"。

谱段与地物属性的对应关系值得背下来，它是全部载荷设计的底账。可见光（约 0.4 至 0.7 微米）记录人眼可见的颜色与纹理；近红外（约 0.7 至 1.1 微米）是植被结构信息的宝库；短波红外（约 1.1 至 2.5 微米）对水分吸收敏感，用于旱情与地物类型区分；热红外（约 8 至 14 微米）记录地物自身热辐射；微波（约 1 毫米至 1 米）穿透云雾且对介电常数与表面粗糙度敏感。同一区域的影像在不同谱段看起来截然不同：可见光下水体是暗色斑块，近红外下成了近乎全黑的区域，而 SAR 图像里平静水面是雷达阴影般的暗区、船舰金属却成了亮点。初学者最常犯的错误，是把某一谱段的经验直接套到另一谱段上。

大气为什么只对部分波段放行

太阳辐射与地表信号都要穿过大气，而大气分子和气溶胶会吸收、散射特定波长的能量，剩下能以较高透过率抵达地面的波段区间就是大气窗口。窗口之外，信号在半路就被大气"没收"了，传感器什么都看不见——这就是为什么业务卫星的波段毫无例外都落在窗口内。主要窗口包括：可见光至近红外窗口（0.4 至 1.1 微米，透明度最高，光学成像主力）、短波红外窗口（1.5 至 1.8 与 2.0 至 2.4 微米，用于地物识别与水分观测）、热红外窗口（8 至 14 微米，避开臭氧与水汽强吸收带，热成像专属）、微波窗口（毫米波至米波几乎不受云雨干扰，全天时观测的底气所在）。窗口之间则是吸收带：水汽在 1.4 与 1.9 微米附近有强吸收，二氧化碳在 2.7 微米附近强势，臭氧在 9.6 微米附近把关——这些"禁行区"同样有工程价值，专门观测大气成分的载荷恰恰要选在吸收带上工作，用吸收深度反推气体含量。

波长、频率与光子能量的换算是本节唯一需要动手的计算，一行公式反复使用：

# 电磁波三参数换算：波长lamda(米) 频率f(赫兹) 光子能量E(焦耳)
c = 3.0e8        # 光速 m/s
h = 6.626e-34    # 普朗克常数 J·s

def wave_info(name, lam_um):
    lam = lam_um * 1e-6
    f = c / lam
    E = h * f
    print(f"{name:<8} 波长{lam_um:>5}um  频率{f:.3e} Hz  光子能量{E:.3e} J")

wave_info("蓝光", 0.48)
wave_info("近红外", 0.86)
wave_info("热红外", 10.0)
wave_info("C波段", 5.6)      # 注意：此处为厘米级微波，5.6cm
# 观察：波长每变一个数量级，光子能量同步反向变化一个数量级
# 这解释了为什么微波光子弱、需要主动发射大功率信号
​

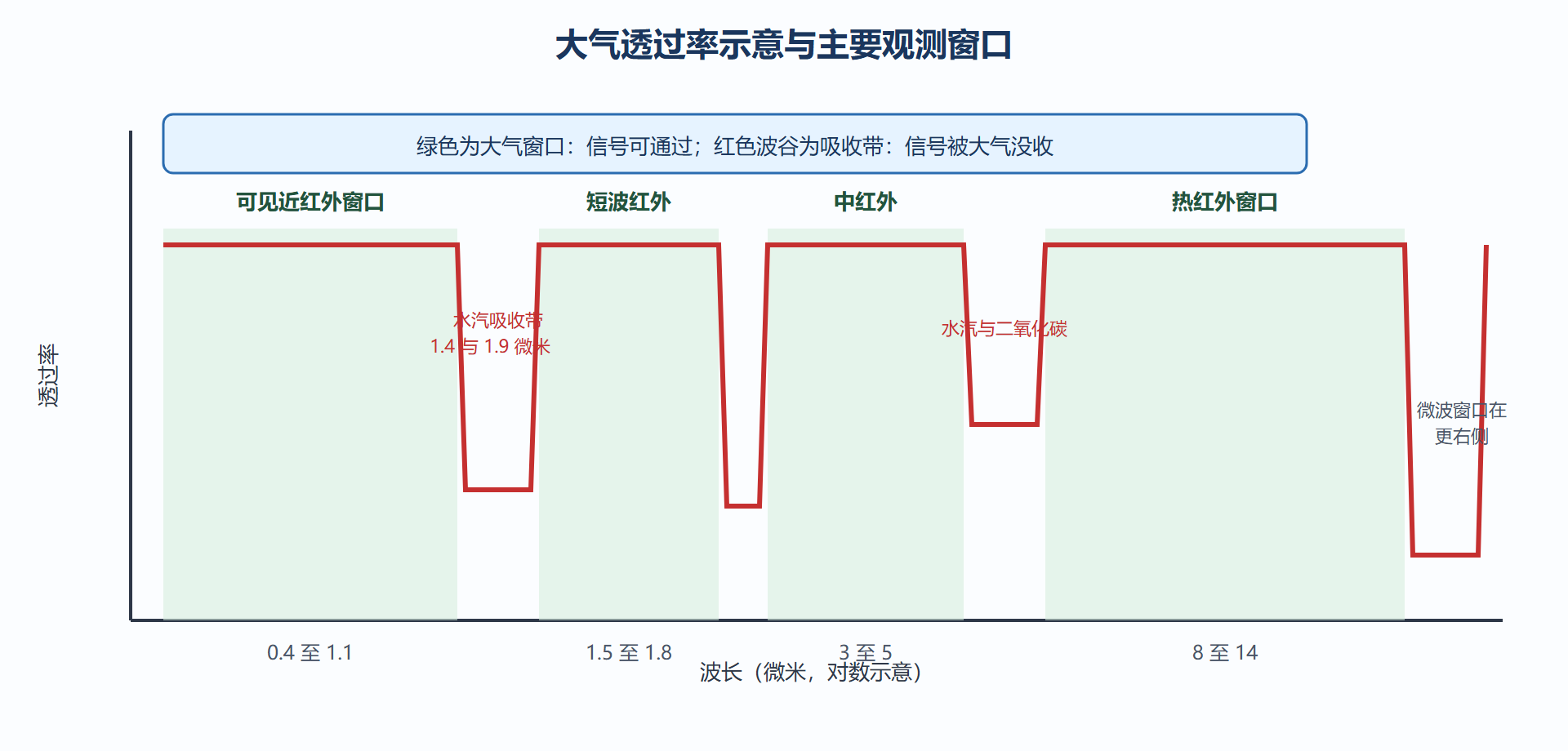

图 2-1：大气透过率与主要观测窗口

波段表阅读练习

把本节知识用在一个真实动作上：读传感器的波段表。任何光学载荷的说明材料都会列出"波段号、中心波长、波段宽、用途"四栏。以典型的多光谱配置为例——蓝光波段主要看水体浑浊与气溶胶；绿光看植被绿峰与清澈水体；红光被叶绿素强吸收，是植被指数的"减法项"；近红外对应叶片结构反射，是"加法项"；两个短波红外波段用于区分云雪、监测植被水分与旱情。读表时多问一句"这个波段在窗口内的哪个位置、避开了哪个吸收带"，波段设计的意图就浮出来了。

谱段速查表：属性与任务的底账

把本节最核心的对应关系压成一张速查表，设计任务或读传感器资料时先回这里对号：

表里"主要短板"一栏与"典型任务"一栏同样重要——任务立项时是拿短板做排除法的。微波谱段再多说两句，因为它最常被新手跳过：星载 SAR 按波长分 L（约 24 厘米）、C（约 5.6 厘米）、X（约 3 厘米）等波段，波长越长穿透植被与土壤越深，L 波段因此被选作全球森林生物量任务的主力，C 波段是海冰与农业业务的中坚，X 波段擅长高分辨率对地详查。另外微波观测对介电常数极其敏感，而土壤与植被的介电特性主要由含水量决定——这是雷达土壤水分反演的物理入口，第 6 章会再遇到它。

窗口内如何再选波段

窗口只圈定了"能通行的走廊"，具体波段怎么落点还有讲究。多光谱载荷通常在窗口内选四到十几个较宽的波段，兼顾信噪比与覆盖面；高光谱载荷把窗口切成上百个连续窄波段，用信噪比换光谱细节。选择取决于任务指纹的"分辨率需求"：区分植被与裸土，红光加近红外两个宽波段足够；区分不同矿物质或树种，非连续窄波段不可。波段宽度还与信噪比直接挂钩——窄波段收到的光子少，噪声相对抬升，所以高光谱影像常显得"颗粒粗"。理解了这笔交换，你就能解释为什么有些产品宁可减少波段数也要把每个波段做宽、做亮。

三个要点收束：其一，谱段坐标与地物属性的对应关系是全学科的底账；其二，大气窗口由吸收带的位置定义，业务波段都选在窗口内，而大气探测载荷反其道选在吸收带上；其三，读波段表是遥感人的日常动作，要能从中心波长读出设计意图——云检测专用波段的构思正是窗口思想的应用：卷云波段选在可见光水汽吸收的边缘，云顶亮、地表暗，两波段一比，薄卷云无所遁形。看懂了窗口与吸收带，传感器波段表里几乎每个波段都能讲出一段"为什么选它"的故事。下一节看信号进入窗口之后的遭遇——大气不仅是守门员，还是沿途收费的关卡。

常见问答

问：为什么可见光波段被称为"反射波段"，热红外被称为"发射波段"？ 因为前者记录的能量几乎全部来自太阳反射，太阳不照它就黑；后者记录的能量来自地物自身热辐射，白天黑夜都在"自发光"。判断一个波段属哪类，看它的能量来源即可——夜航卫星的热红外影像依然清晰，就是这个道理。

问：微波既然能穿云，为什么不全用微波？ 因为它"色弱"：微波后向散射主要反映结构与含水量，颜色、叶绿素、细微光谱差异都读不出来；再加上相干斑噪声与解译门槛，日常制图与精细分类仍是光学的天下。两者是分工不是替代。

问：同是绿光波段，不同卫星的数值能直接比较吗？ 不能直接比。各家的中心波长、波段宽、定标基准、光谱响应函数都不同，跨传感器比较必须先各自定标到表观反射率、再做光谱响应匹配——这正是第 4 章换算链存在的意义，也是"用 DN 值直接横比"永远错误的原因。
